A központi zár rendszer ajtózár-vezérlő reléjének ellenőrzése [Toyota Carina T190]

Húzza ki a csatlakozót a relé, majd ellenőrizze, hogy a csatlakozó a vezetékek oldalon, mint a táblázatban szereplő "Ellenőrzése a zár vezérlő relé (központi zár rendszerhez)".

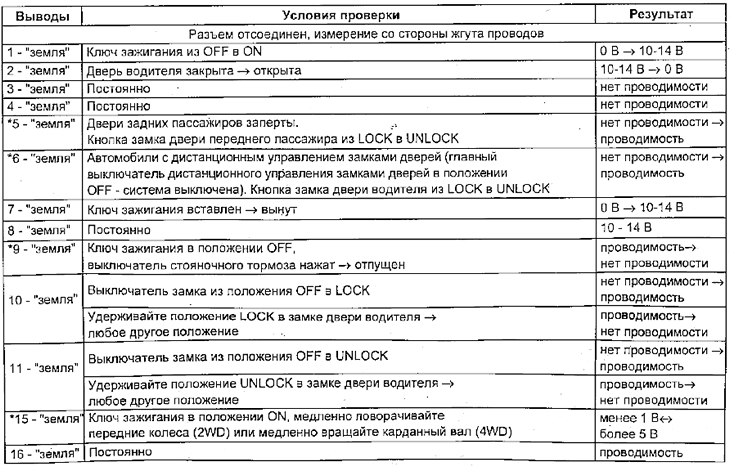

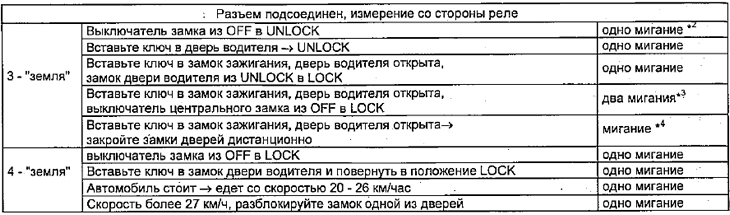

Az ajtózár vezérlő relé teszttáblázata (központi zár rendszerhez)

Megjegyzés a táblázathoz:

• - *1: Automatikus ajtózáras modellekhez.
• - *2: Egy pislogás 12 V-os feszültségimpulzust jelent 0,2 másodpercig.
• - *3: két villanás: az első impulzus alacsony feszültségű, fordított polaritású (bizonyos esetekben előfordulhat, hogy nem létezik), a következő impulzus 0,2 mp hosszú és 12 V (ajtózár gátló jelzés).
• - *4: Kioldó jel, amely megakadályozza az ajtó távoli zárását (0,8 másodpercenként jelezzen, amíg az ajtó be nem záródik).
