Шема 19. Брисачи/перачи ветробранског стакла и стакла пртљажника — модели произведени од 2003. године [Toyota RAV4 XA20]

0

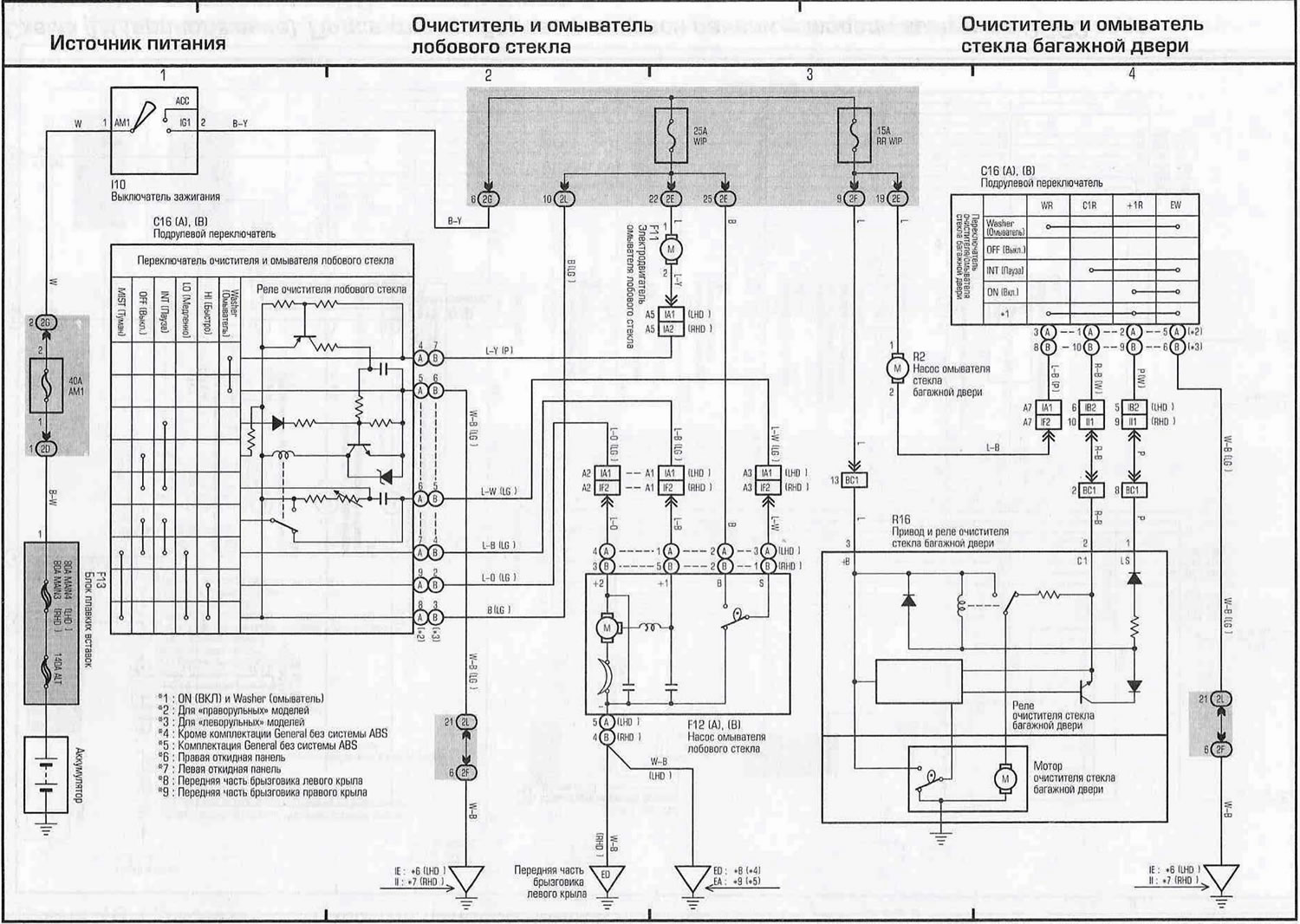

Дијаграм 19. Брисачи/перачи ветробранског стакла и стакла пртљажника - модели произведени од 2003. године

Отвори већу слику у новој картици »

Напомена: LHD означава моделе са воланом на левој страни, RHD означава моделе са воланом на десној страни

(Оригинал се може прочитати на веб-сајту: www.toyotaman.ru)

Овај чланак је доступан на: руски, енглески, бугарски, белоруски, украјински, хрватски, румунски, пољски, словачки, мађарски

Материјал чланка је проверен: Кондратиева Улиана
