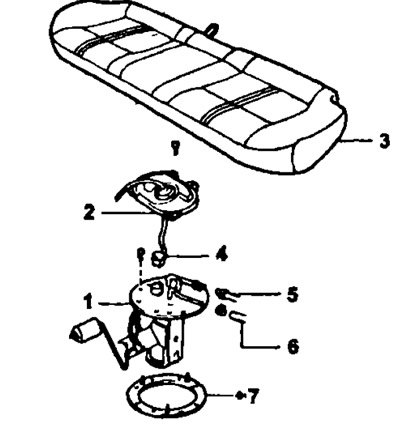

Детали, отделяемые при демонтаже насоса: 1 - узел кронштейна насоса, 2 - крышка сервисного люка’ насоса, 3 - подушка заднего сиденья, 4 - разъем насоса и датчика указателя уровня топлива, 5 - трубка отвода топлива (момент затяжки 30 Н-м), 6 - трубка возврата топлива, 7 - прокладка.
1. Отсоедините провод от отрицательной (-) клеммы аккумуляторной батареи.
2. Снимите подушку заднего сиденья.
3. Снимите крышку сервисного люка.

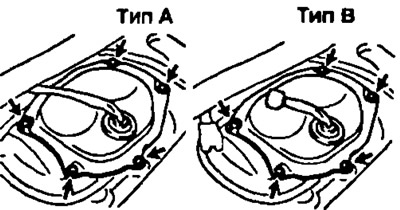

- а) (Тип А) Отверните 5 винтов и снимите крышку сервисного люка.
- б) (Тип В) Отсоедините жгут проводов, отверните 5 винтов и снимите крышку сервисного люка.
4. Снимите топливный насос и датчик указателя уровня топлива в сборе.

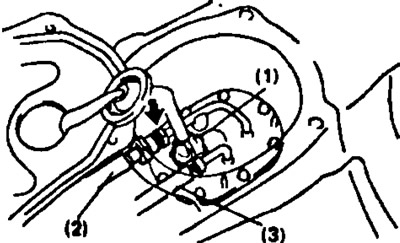

- а) Отсоедините разъем топливного насоса и датчика указателя уровня топлива (1), трубку отвода топлива (2) и шланг возврата топлива (3).
Примечание: снимите крышку топливного фильтра, чтобы предотвратить вытекание топлива.
- б) Отсоедините шланг возврата топлива от кронштейне топливного насоса.
5. Отсоедините кронштейн крепления топливного на-оса от топливного бака.
- а) Отверните 8 болтов.

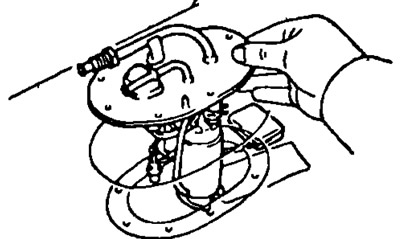

- б) Снимите топливный насос и датчик указателя уровня топлива в сборе вместе с прокладкой.
