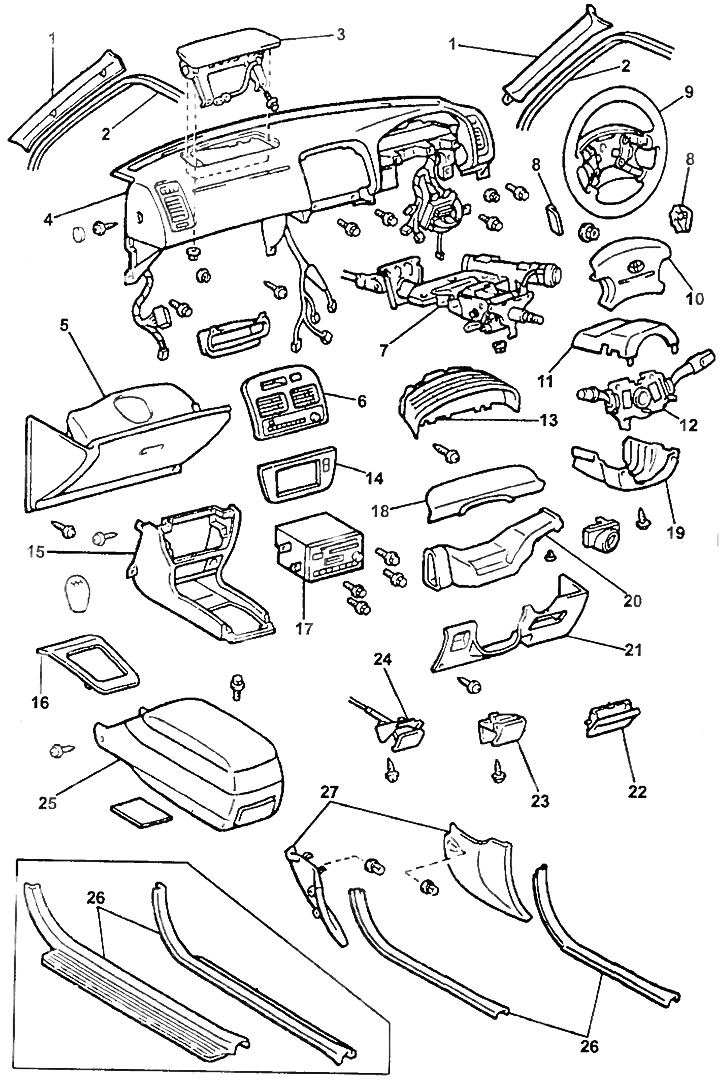

Панель приборов.
1 - верхняя отделка передней стойки,
2 - уплотнитель передней двери,
3 - крышка подушки безопасности со стороны пассажира,
4 - панель приборов,
5 - вещевой ящик,
6 - панель управления отопителем и кондиционером,
7 - рулевая колонка,
8 - заглушки,
9 - рулевое колесо,
10 - накладка рулевого колеса,
11, 19 - кожух рулевой колонки,
12 - комбинированный переключатель,
13 - комбинация приборов,
14 - верхняя отделка центральной консоли,
15, 25 - нижняя отделка центральной консоли,
16 - отделка отверстия для рычага переключения передач,
17 - магнитола,
18 - нижняя отделка комбинации приборов,
20 - воздуховод,
21 - нижняя отделочная панель со стороны водителя,
22 - дополнительный вещевой ящик,
23 - рычаг привода замка капота,
24 - рычаг выключения стояночного тормоза,
26 - отделка порога передней двери,
27 - боковая отделка салона.
Снятие и установка
Примечание: при снятии и установке панели приборов руководствуйтесь соответствующими сборочными рисунками.

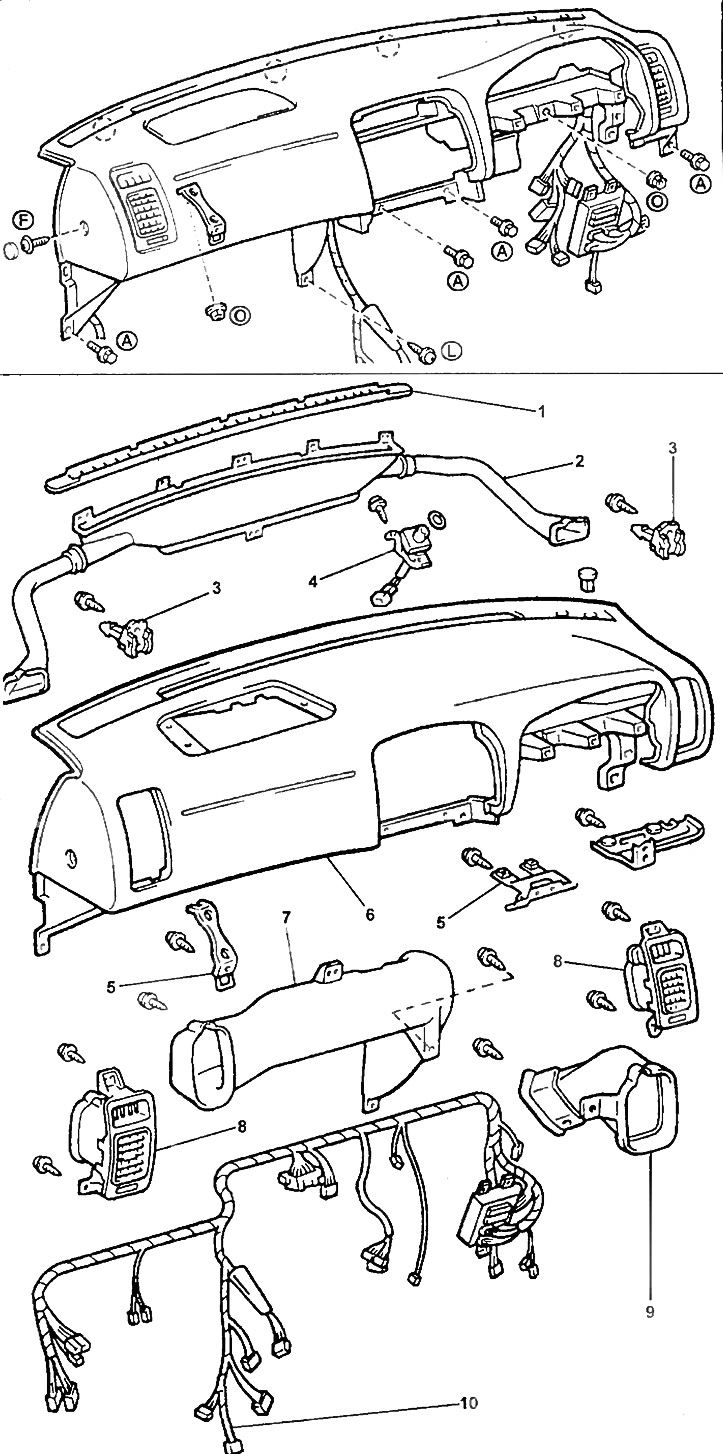

Панель приборов.
1 - отделка дефлектора обогрева ветрового стекла,
2 - дефлектор обогрева ветрового стекла,
3 - штифт,
4 -датчик освещенности,
5 - кронштейн крепления,
6 - панель приборов,
7 - воздуховод №1,
8 - дефлекторная решетка,
9 - воздуховод №4,
10 - жгут проводов панели приборов.
