Снятие заднего стекла
1. Снимите подушку и спинку заднего сидения.
2. Снимите боковые спинки заднего сидения.
3. Снимите отделку задней стойки.

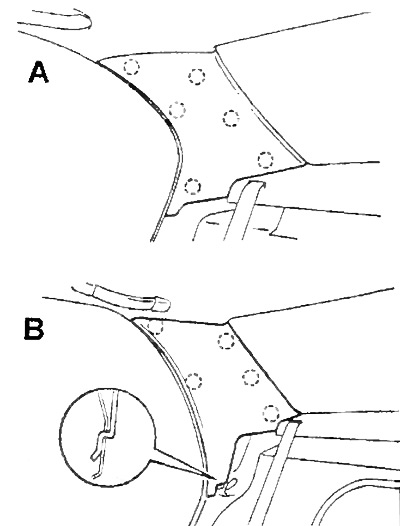

Отделка задней стоики.
А - двери с рамкой,
В - двери без рамки.
4. Снимите дополнительный стоп сигнал.

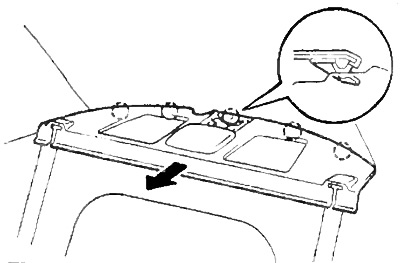

5. Снимите заднюю полку.
Отсоедините пистоны и снимите заднюю полку.

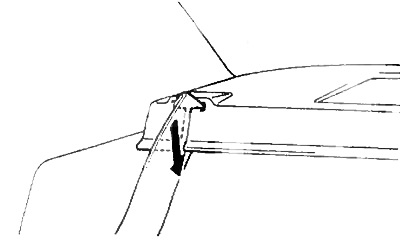

6. Вытащите ремень безопасности, как показано на рисунке.
7. Снимите поводки стеклоочистителя.

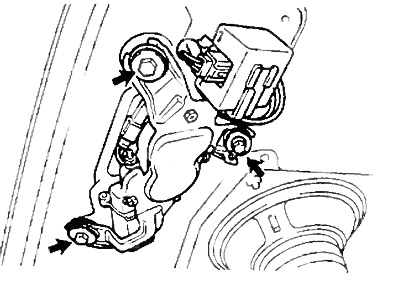

8. Открутите три болта крепления электродвигателя очистителя заднего стекла и снимите его.

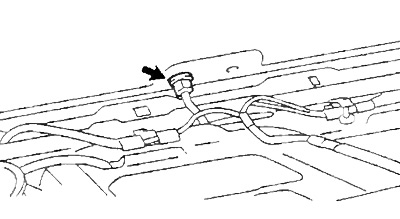

9. Снимите форсунку и шланг подачи жидкости к форсунке открутив гайку, как показано на рисунке.

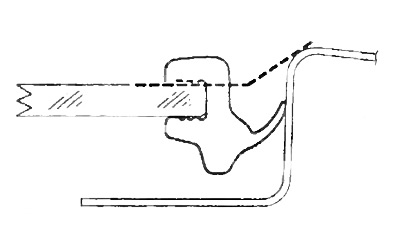

10. Срежьте молдинг по указанной на рисунке траектории.
11. Снимите заднее стекло.
а) Протяните струну из салона.
б) Закрепите концы струны на деревянных брусках.
Примечание: наклейте липкую ленту на внешнюю поверхность заднего стекла, чтобы не поцарапать поверхность.
Внимание: при снятии стекла, постарайтесь не повредить окрашенные поверхности и отделку.

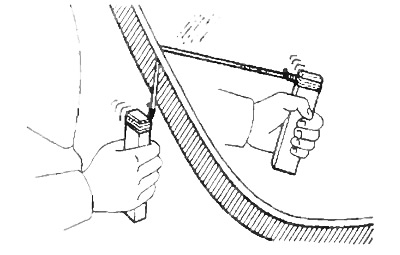

в) При помощи струны срежьте слой клея.
г) Снимите заднее стекло.
Внимание: при срезании оставляйте как можно больше клея на кузове.
Установка заднего стекла
Примечание: процесс установки заднего стекла идентичен установке лобового стекла. Далее приведена последовательность операций и основные отличия (более подробное описание операций приведено в подразделе "Установка лобового стекла").
1. Выровняйте слой клея оставшейся на кузове и очистите контактную поверхность кузова.
2. Очистите стекло.

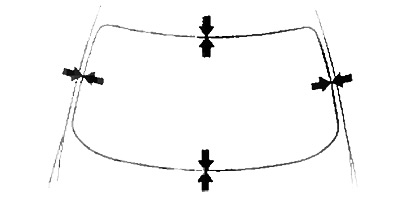

3. Установите стекло и нанесите метки совмещения на стекло и кузов после чего снимите стекло.

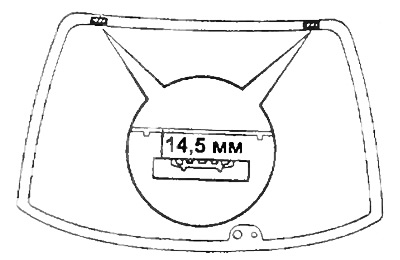

4. Установите стопор, как показано на рисунке.

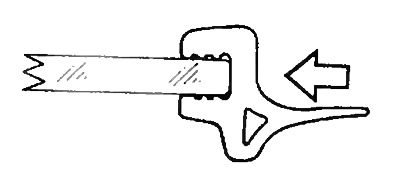

5. Установите молдинг заднего стекла.
6. Очистите контактную поверхность стекла.
Внимание: не дотрагивайтесь до очищенной поверхности стекла.

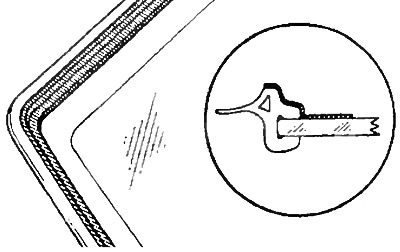

7. Покройте контактную поверхность стекла грунтовкой, как показано на рисунке.

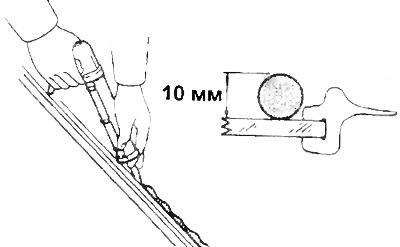

8. Используя шприц нанесите клей на контактные поверхности стекла вдоль выступа, как показано на рисунке.
9. Установите стекло.
10. Проверьте и устраните негерметичность соединения.

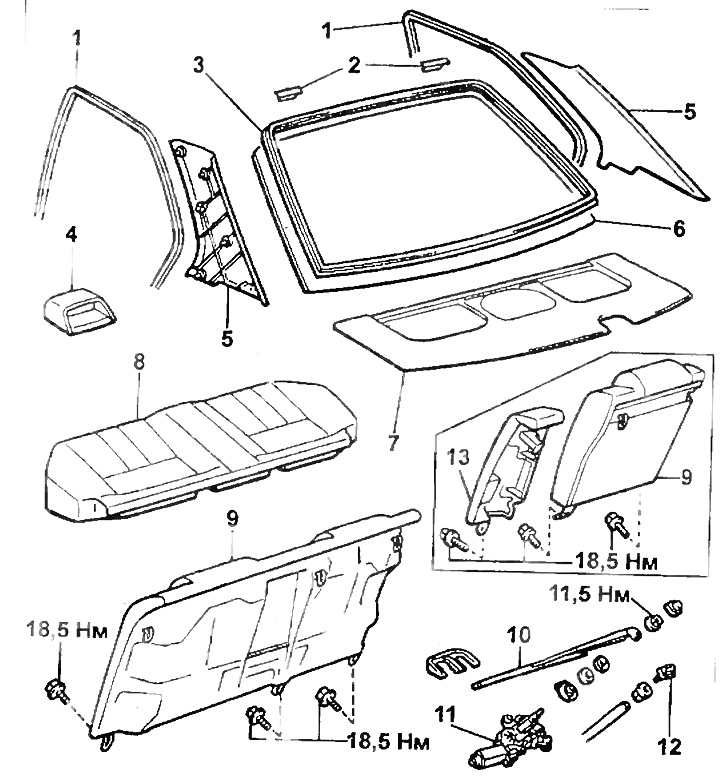

Заднее стекло.
1 - уплотнитель задней двери,
2 - стопор,
3 - молдинг заднего стекла,
4 - дополнительный стоп сигнал,
5 - верхняя отделка задней стойки,
6 - заднее стекло,
7 - задняя полка,
8 - подушка заднего сидения,
9 - спинка заднего сидения,
10 - поводок стеклоочистителя,
11 - электродвигатель стеклоочистителя,
12 - форсунка омывателя,
13 - боковина спинки заднего сидения.

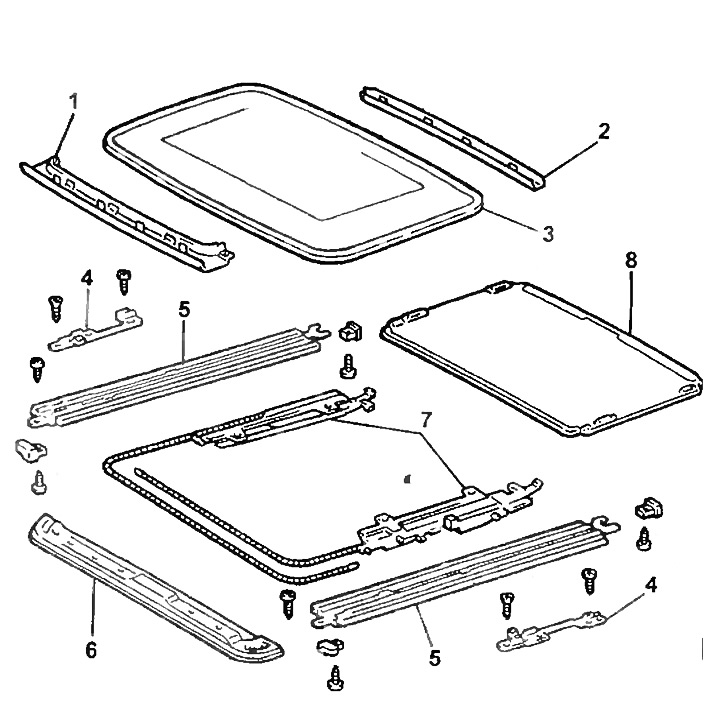

Люк.
1 - панель дефлектора,
2 - сливной желоб,
3 - люк,
4 - направляющая люка,
5 - боковые рамки направляющей троса привода,
6 - передняя рамка направляющей троса привода,
7 - трос привода,
8 - шторка.
11. Установите следующие элементы:
а) Форсунку и шланг подачи жидкости к форсунке.
б) Электродвигатель очистителя заднего стекла.
в) Поводки стеклоочистителя.
г) Заднюю полку.
д) Дополнительный стоп сигнал.
е) Отделку задней стойки.
ж) Боковые спинки заднего сидения.
з) Подушку и спинку заднего сидения.
