Внимание:
- 1. В целях безопасности при выполнении последующих операций механизм предохранительного устройства должен быть постоянно включен. Более того, запрещается выключать предохранительное устройство на снятом с автомобиля преднатяжителе.
- 2. Будьте очень осторожны при обращении с ремнем безопасности с преднатяжителем. Запрещается ударять или бросать преднатяжитель, подвергать его воздействию сильного магнитного поля, а также попаданию воды, масла и топлива. При обнаружении вмятин, трещин или деформации всегда заменяйте преднатяжитель на новый.
- 3. Запрещается класть посторонние предметы на преднатяжитель.
- 4. Никогда не пытайтесь разбирать или ремонтировать ремень безопасности с преднатяжителем. При возникновении неисправности замените его.
- 5. Не допускается нагрев преднатяжителя свыше 90 °C.
- 6. После срабатывания преднатяжителя замените его на новый.
Описание
Ремень безопасности с преднатяжителем, состоит из натяжного механизма и датчика ускорений, который реагирует на усилие при ударе. Они встроены во втягивающую ремень инерционную катушку.
Механизм преднатяжителя снабжен предохранительным механизмом для предотвращения срабатывания системы при снятии и установке ремня.
В целях избежания травмирования себя и других лиц из-за случайного срабатывания ремня с преднатяжителем, при обслуживании необходимо внимательно изучить и выполнять все требования техники безопасности.
Снятие
1. Снимите следующие детали:
а) Отделку порога передней двери.
б) Отделку порога задней двери.
в) Нижнюю отделку центральной стойки.
г) Средняя отделка центральной стойки.
2. Снимите ремень безопасности в сборе.

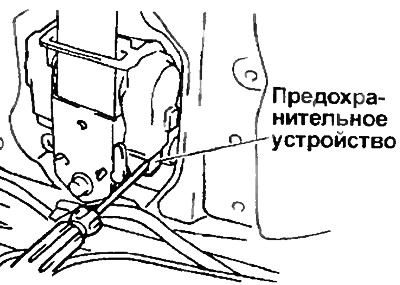

а) Включите предохранительное устройство нажав на включатель отверткой, как показано на рисунке.

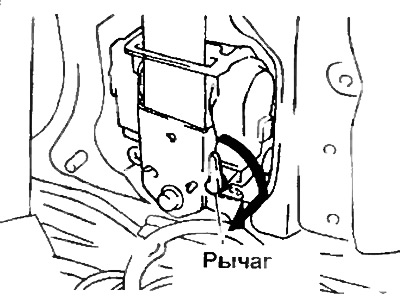

б) Поверните рычаг предохранительного устройства, как показано на рисунке.
в) Отверните болты и снимите ремень безопасности в сборе.
Установка
1. Установите ремень безопасности в сборе.

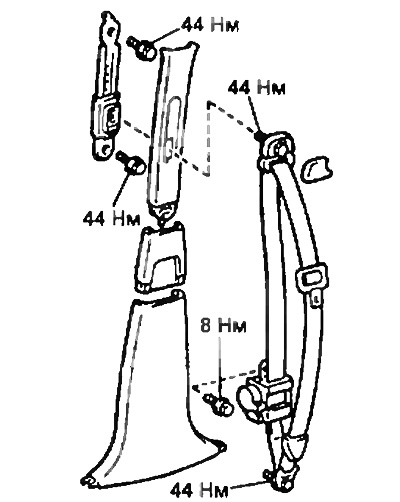

а) Установите инерционную катушку ремня безопасности закрепив ее двумя болтами.
Момент затяжки:
- Верхний болт — 8 Нм
- Нижний болт — 44 Нм
б) Закрепите ремень безопасности двумя болтами.
- Момент затяжки — 44 Нм

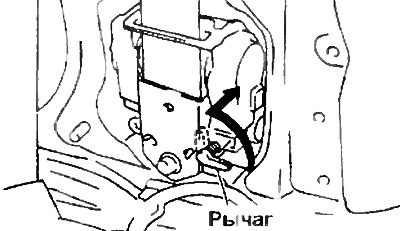

в) Поверните рычаг предохранительного устройства, как показано на рисунке» чтобы выключить предохранительное устройство.
2. Установите ранее снятые детали в порядке обратном снятию.
