Меры предосторожности при замене ламп

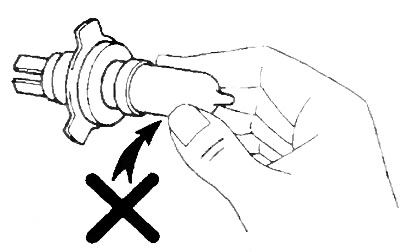

1. Не берите за стеклянную часть лампы поскольку это снижает ее срок службы. При замене лампы не держитесь за цоколь лампы.
2. Новая лампа должна быть той же мощности, что и старая.
Фары (Camry и Vista).
1 - противотуманная фара и указатель поворота (Vista) или противотуманная фара и передний габарит (и освещение при повороте) (Camry),
2 - фара (Vista) или фара и указатель поворота (Camry),
3 - выключатель запрещения запуска (АКПП),
4 - выключатель фонарей заднего хода (МКПП),
5 - повторитель,
6 - передний габарит и освещение при повороте (Vista).
Расположение элементов системы освещения.
1 - концевой выключатель задней левой двери,
2 - концевой выключатель передней левой двери,
3 - лампа подсветки проема двери,
4 - лампа местной подсветки,
5 - лампа освещения салона,
6 - лампа освещения багажника,
7 - верхний стоп-сигнал (в салоне),
8 - верхний стоп-сигнал (на спойлере),
9 - задний комбинированный фонарь,
10 - лампы подсветки номерного знака,
11 - концевой выключатель багажника,
12 - фонарь заднего хода.
Регулировка положения фар
1. Предварительные операции.
а) Отрегулируйте давление в шинах.
б) Посадите одного человека на место водителя.
в) Аккумуляторная батарея при регулировке должна быть заряжена.

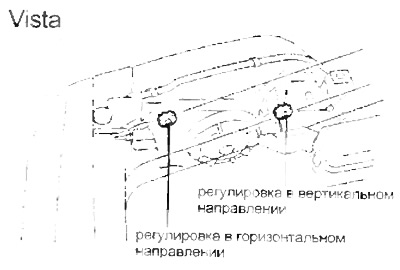

2. Отрегулируйте положение фар, используя регулировочные винты.
 |  |

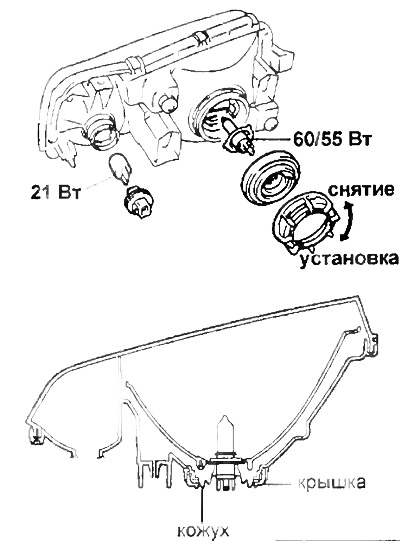

Замена ламп фары (Vista) и ламп фары и переднего указателя поворота (Camry)
1. Отсоедините разъем и снимите защитную крышку и кожух.
Примечание: Защитная крышка отворачивается путем вращения последней против часовой стрелки.
2. Снимите фиксатор и лампу.
Camry
Vista
3. Установка производится в порядке обратном снятию.
Снятие переднего габарита (Vista)

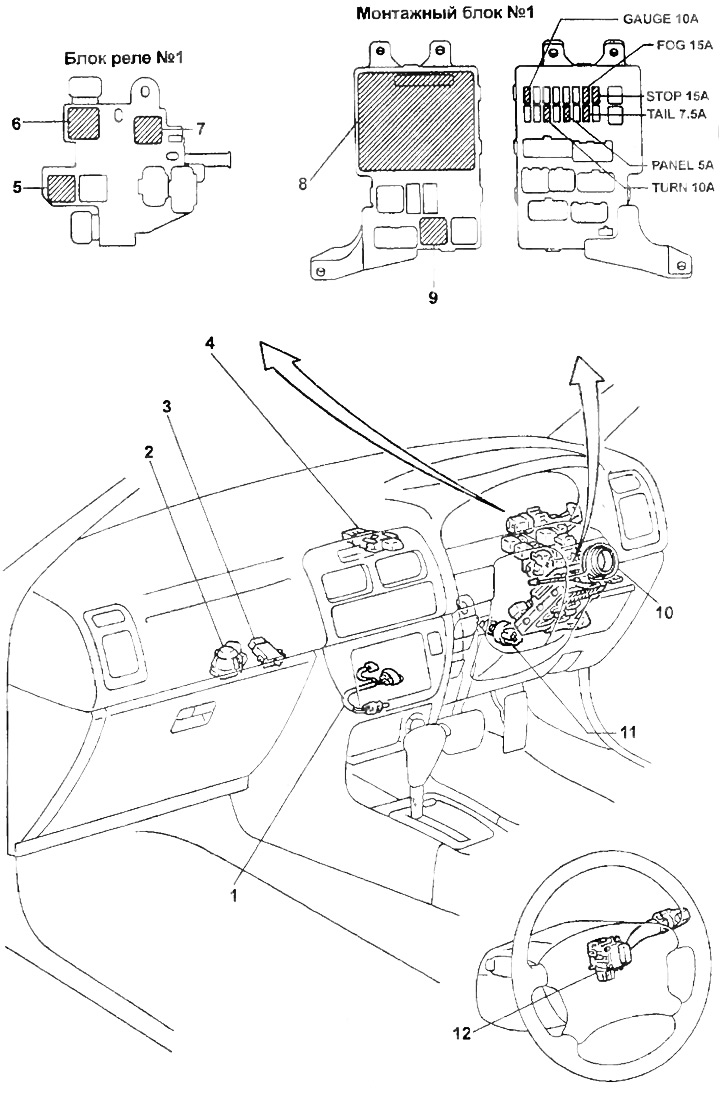

Расположение элементов системы освещения.
1 - подсветка пепельницы,
2 - лампа подсветки перчаточного ящика (ZX, аХ, VX),
3 - концевой выключатель (ZX, аХ, VX),
4 - выключатель аварийной сигнализации,
5 - реле противотуманных фар,
6 - реле-прерыватель указателей поворота,
7 - реле освещения при повороте,
8 - интегрированное реле,
9 - реле задних габаритов,
10 - Подсветка замка зажигания (ZX, VX),
11 - выключатель стоп-сигналов,
12 - комбинированный переключатель (управления светом фар).

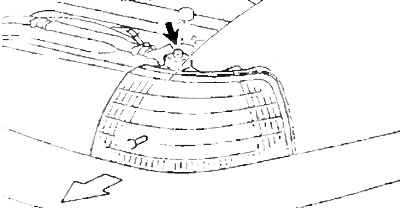

1. Отверните винт.
2. Потяните передний габарит по направлению к передней части автомобиля.
3. Отсоедините разъем и снимите передний габарит.
Снятие фар
Vista

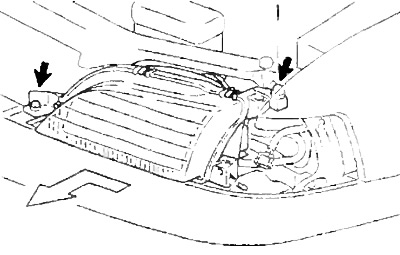

1. Снимите передний габарит.
2. Отверните два болта.
3. Потяните фару по направлению к передней части автомобиля.
4. Отсоедините разъем и снимите фару.
Camry

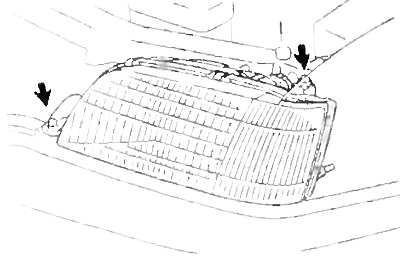

1. Отверните два болта.
2. Потяните фару по направлению к передней части автомобиля.
3. Отсоедините разъем и снимите фару.
