Меры предосторожности
1. Перед выполнением работ с электрооборудованием отсоедините кабель от отрицательной клеммы аккумуляторной батареи.
2. Если необходимо отсоединить аккумуляторную батарею для контрольной проверки или проведения ремонтных работ, обязательно в первую очередь отсоединяйте кабель от отрицательной (-) клеммы, которая соединена с кузовом (массой) автомобиля.
3. При проведении сварочных работ, следует отсоединить аккумуляторную батарею и разъемы электронного блока управления.
4. Не открывайте крышку кожуха электронного блока управления без крайней необходимости, так как интегральная схема блока может быть повреждена статическим электричеством.
Замена предохранителей
1. Перед обслуживанием выключите зажигание и все электрические приборы.
2. Устанавливайте предохранители только регламентированного номинала тока.
Примечание: не используйте плавкий предохранитель с более высоким номиналом тока или каких-либо другие предметы ("жучки") вместо сгоревшего предохранителя. Это может стать причиной более серьезного повреждения или пожара.
3. Извлекайте и устанавливайте предохранитель только прямым движением, не выкручивая и не раскачивая. В противном случае контакты могут раздвинуться слишком широко и предохранитель не будет в них держаться.

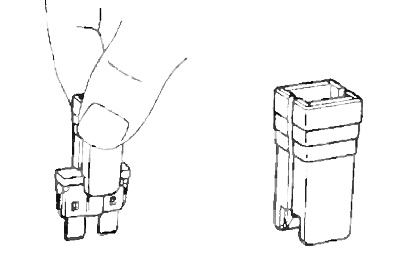

Примечание: для снятия и установки предохранителя пользуйтесь спец-приспособлением (см. рисунок).
4. Если после замены предохранителя он снова перегорает, то проверьте цепи на обрыв и короткое замыкание
Идентификация разъемов

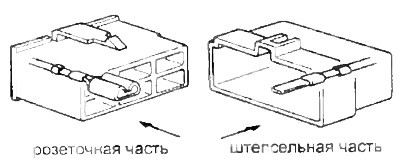

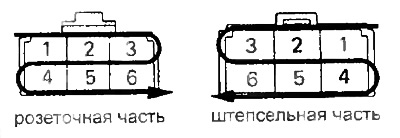

1. Контакты в розеточной части разъема нумеруются от верхнего левого к нижнему правому краю.
2. Контакты штепсельной части разъема нумеруются от верхнего правого к нижнему левому краю.
Примечание: когда в одном узле применяется несколько разъемов, указываются наименования каждого разъема (буква алфавита) и номер контакта.

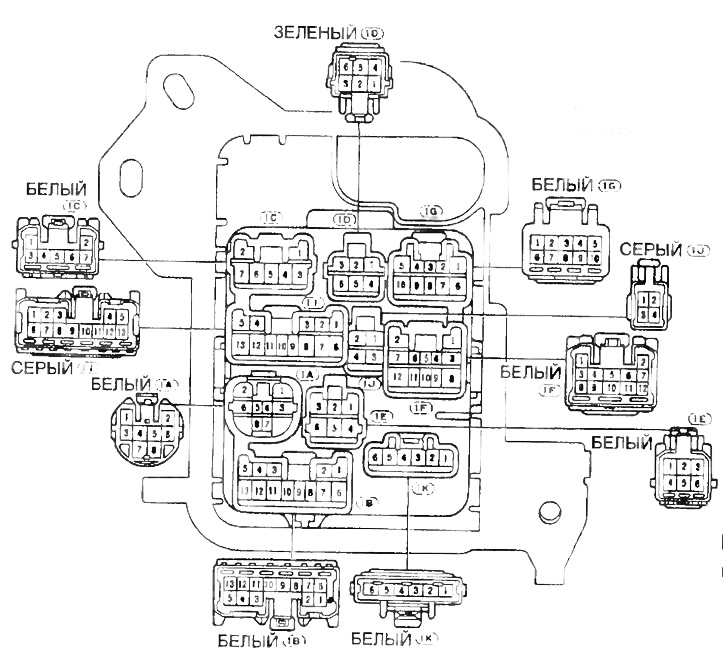

Расположение разъемов монтажного блока №1

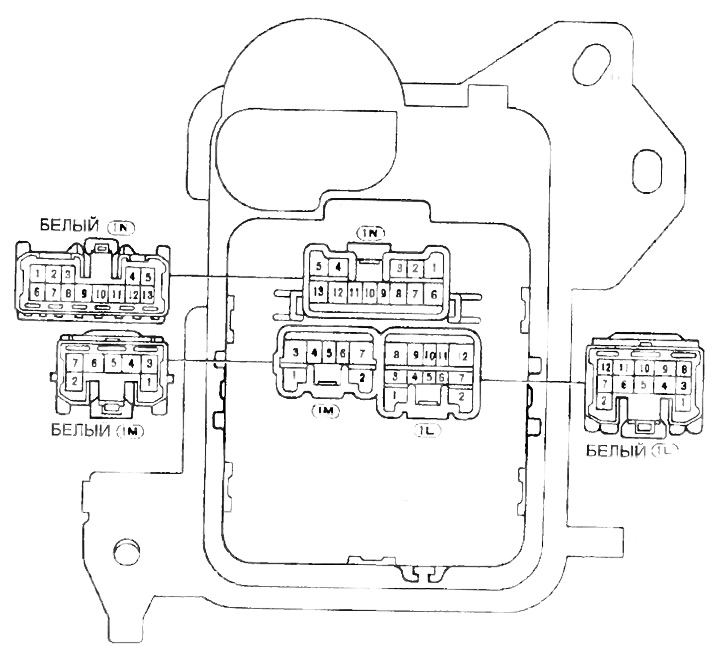

Расположение разъемов монтажного блока №1
3. Если не сказано иначе, все разъемы показываются с раскрываемой стороны замком к верху.

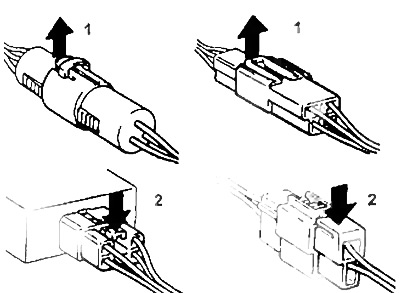

4. При рассоединении разъемов не тяните за провода и будьте внимательны при отсоединении зажимов фиксаторов.
1 - отожмите,
2 - нажмите.
