Монтажный блок №1 (на панели инструментов)

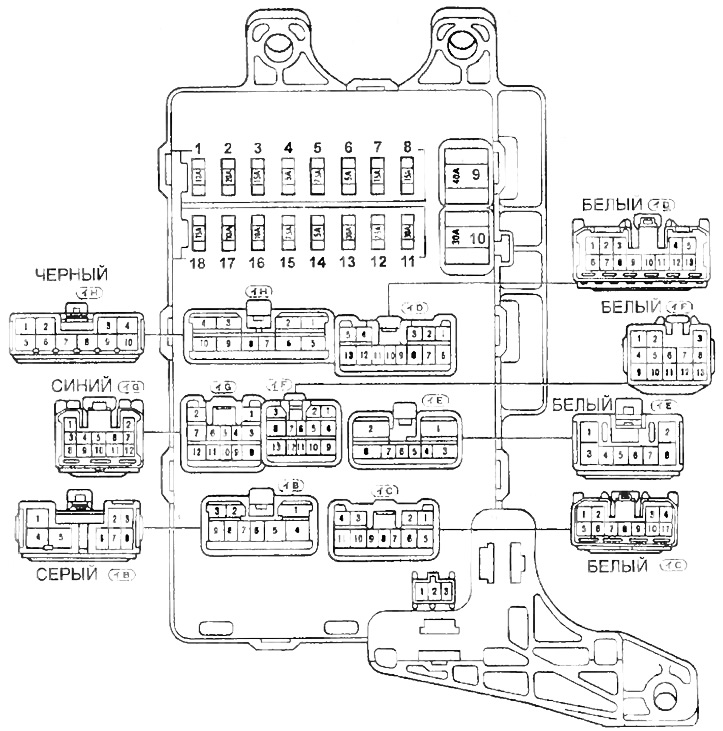

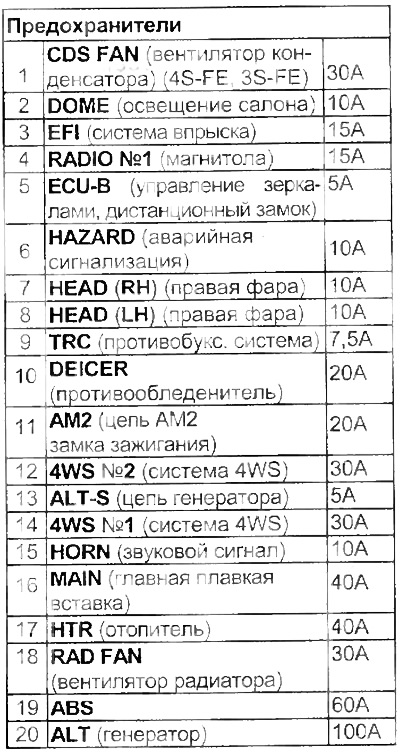

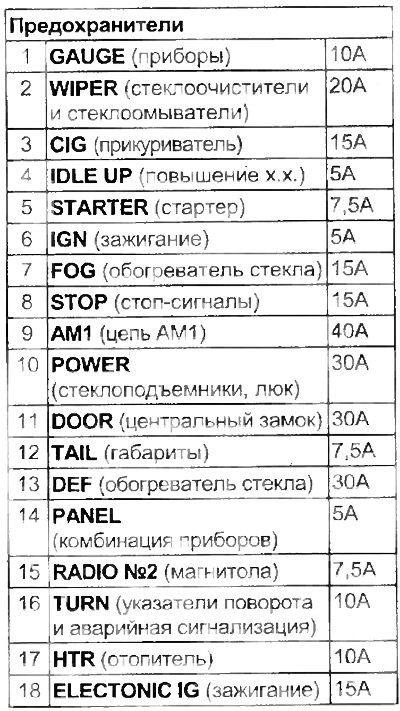

Расположение разъемов и предохранителей монтажного блока №1 (назначение и номинал предохранителей см. таблицу)

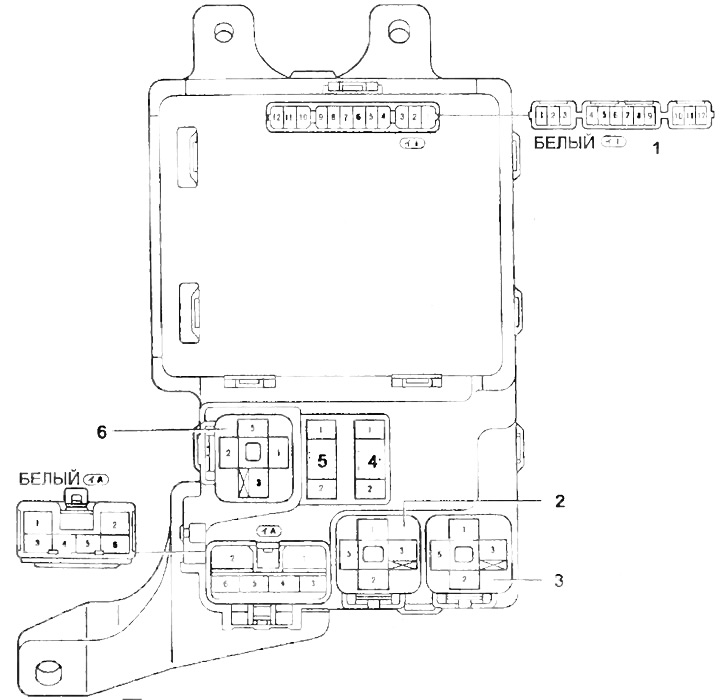

1 - интегрированное реле,
2 - реле задних габаритов,
3 - реле обогревателя заднего стекла,
4, 5 - фильтр радиопомех №1 и 2,
6 - главное силовое реле.

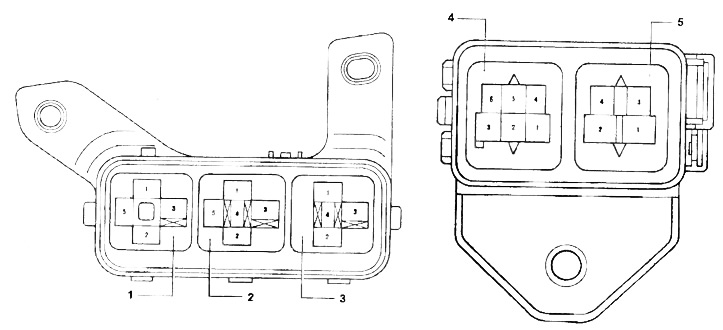

Блок реле №1 (правая сторона перегородки моторного отсека)

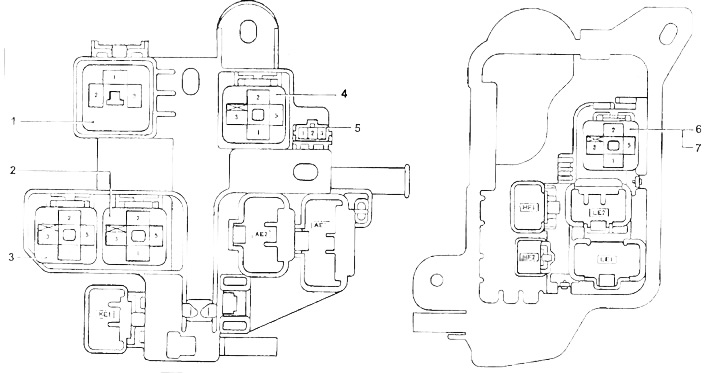

Блок реле №4 (левая сторона перегородки моторного отсека)
1 - реле-прерыватель указателей поворота,
2 - реле антиобледенителя,
3 - реле противотуманных фар,
4 - реле ламп освещения при повороте,
5 - диод реле ламп освещения при повороте,
6 - реле топливного насоса (4S-FE, 3S-FE),
7 - реле системы повышения холостого хода при включении отопителя (ЗС-Т).
Блок реле №5 (левая сторона моторного отсека)
Блок реле ABS (правая сторона моторного отсека)
1 - реле вентилятора радиатора №3,
2 - реле вентилятора радиатора №2,
3 - реле вентилятора радиатора №1,
4 - реле электромагнитных клапанов ABS,
5 - реле привода ABS.

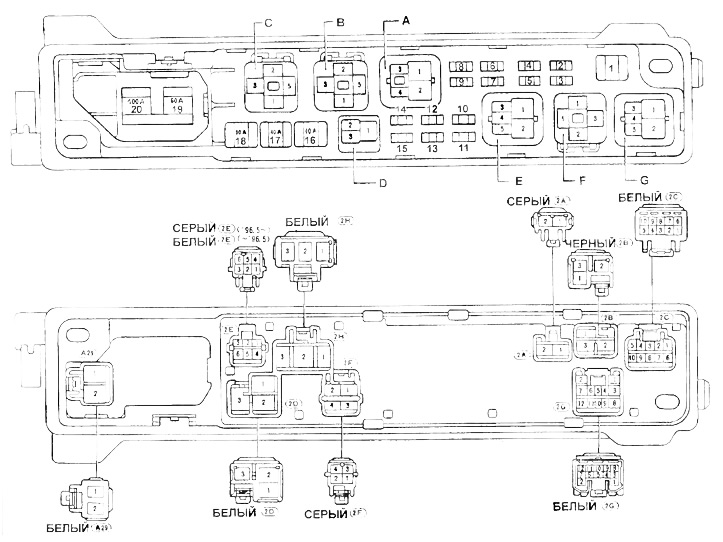

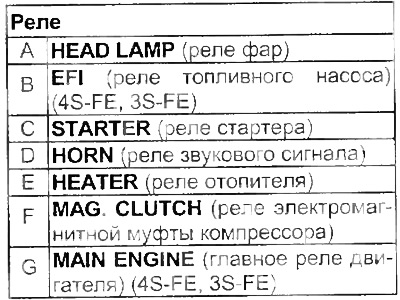

Монтажный блок №2 (в моторном отсеке)
