Внимание! Обязательно производите замену всех колодок, даже если границы износа достигла одна колодка.
Предупреждение! При работе тормозных колодок образуется тормозная пыль, которая содержит асбест, вредный для здоровья, поэтому при очистке тормозных колодок не пользуйтесь сжатым воздухом и не вдыхайте пыль.

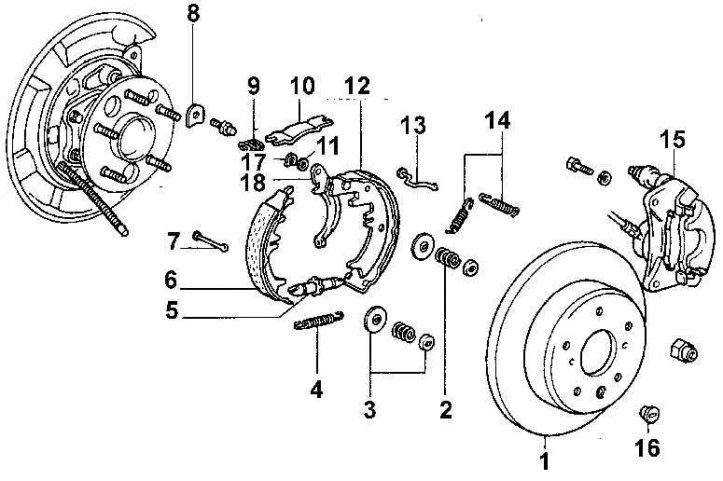

Детали ручного тормоза на задних дисковых тормозах
1 – тормозной диск; 2 – пружина; 3 – фиксаторы пружины; 4 – пружина; 5 – регулировочная планка; 6 – передняя тормозная колодка; 7 – штифт; 8 – пластина; 9 – пружина; 10 – стойка колодок; 11 – прокладка; 12 – задняя колодка; 13 – штифт; 14 – пружины; 15 – задний суппорт; 16 – пробка; 17 – скоба крепления; 18 – рычаг ручного тормоза
1. Снимите тормозной диск.
2. Измерьте толщину тормозных колодок. Если толщина накладки тормозной колодки менее 0,8 мм, тормозные колодки необходимо заменить.
3. Снимите ступицу и подшипник ступицы.
 |  |

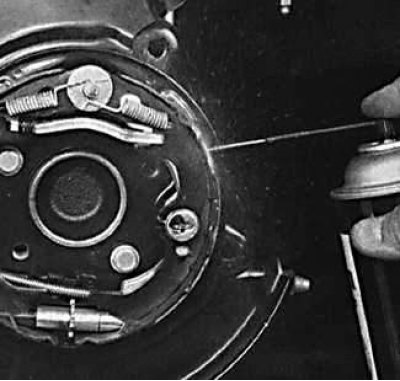

4. Используя специальную жидкость, очистите тормозные колодки.

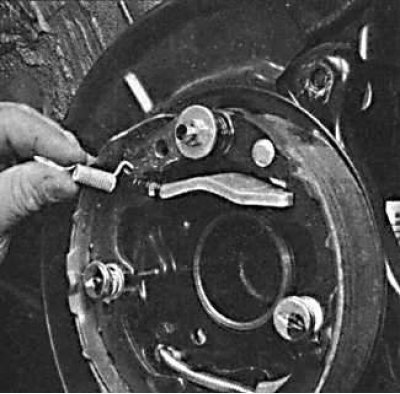

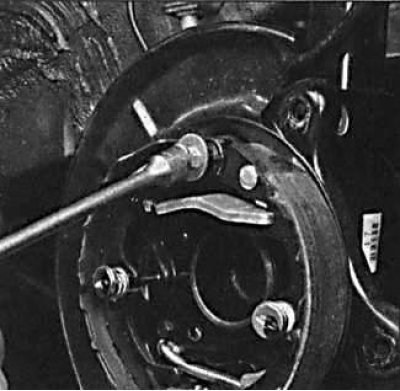

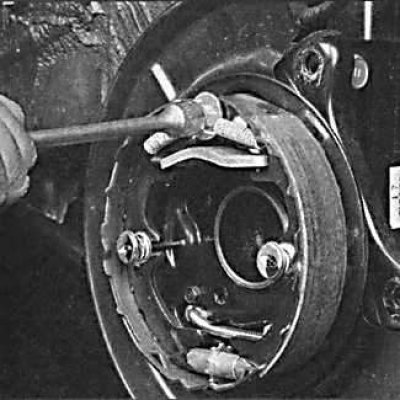

5. Отсоедините возвратную пружину задней тормозной колодки от анкерного пальца.
6. Отсоедините возвратную пружину от задней тормозной колодки.
 |  |
7. Снимите возвратную пружину передней тормозной колодки с анкерного пальца.
8. Снимите возвратную пружину с передней тормозной колодки.

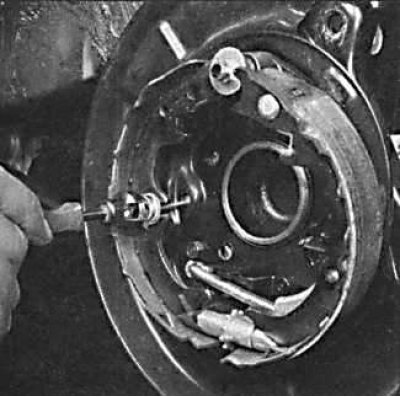

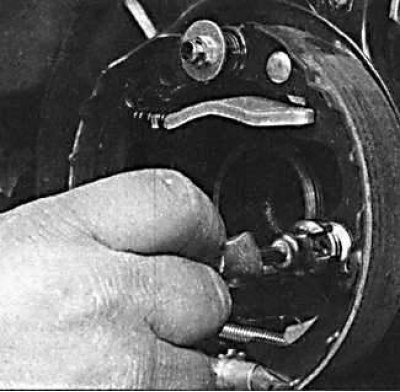

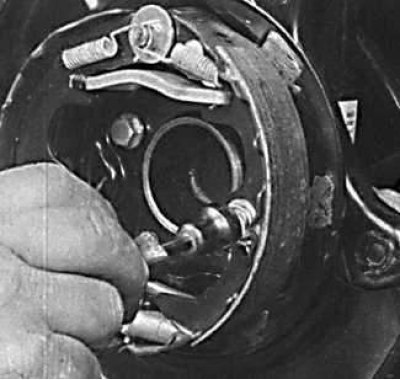

9. Снимите тарелку пружины фиксации задней тормозной колодки, нажимая тарелку и поворачивая ее на 90°.
 |  |

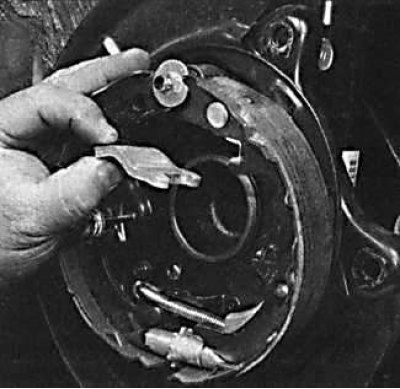

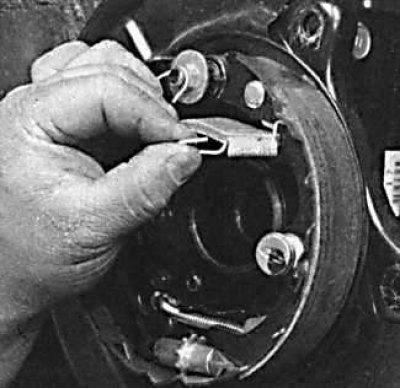

10. Снимите стойку колодок с верхней части тормозных колодок.
11. Снимите тарелку пружины фиксации передней колодки, нажимая на тарелку и поворачивая ее на 90°.

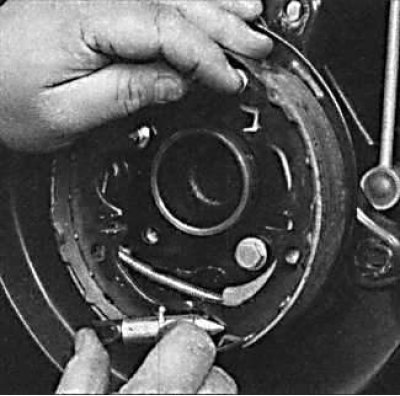

12. Снимите регулировоч ную планку и нижнюю возвратную пружину.
 |  |

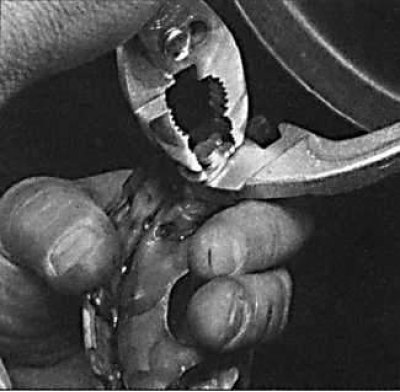

13. Снимите скобу крепления шарнирного пальца с задней тормозной колодки.

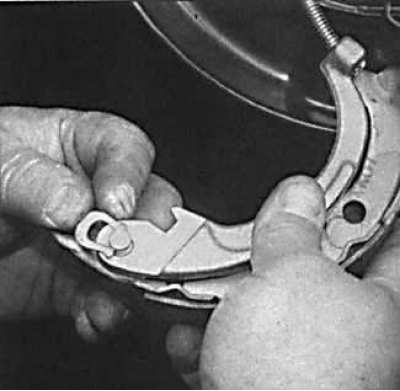

14. Снимите рычаг ручного тормоза с задней тормозной колодки.

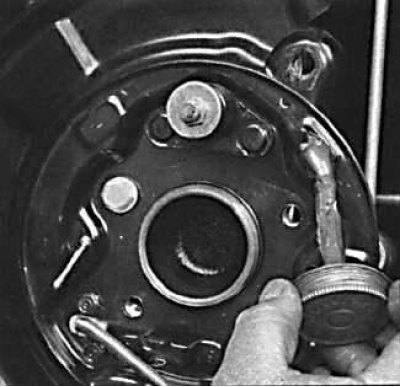

15. Нанесите слой высокотем пературной смазки на тормозной щит в местах контакта щита с колодками.
 |  |

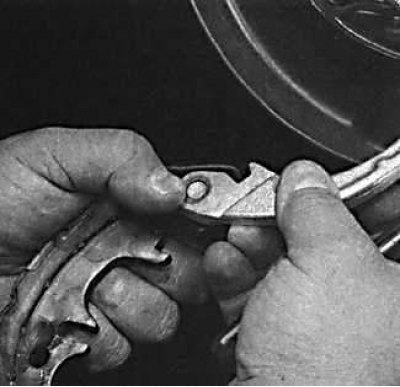

16. Установите рычаг ручного тормоза на заднюю тормозную колодку и зафиксируйте скобой.

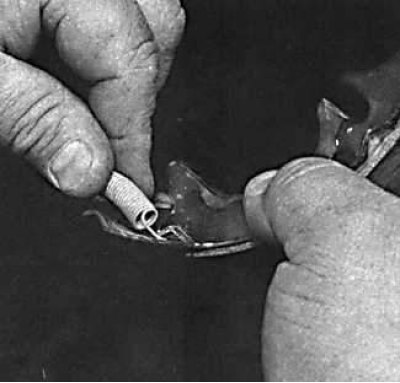

17. Закрепите возвратную пружину с обратной стороны задней тормозной колодки.

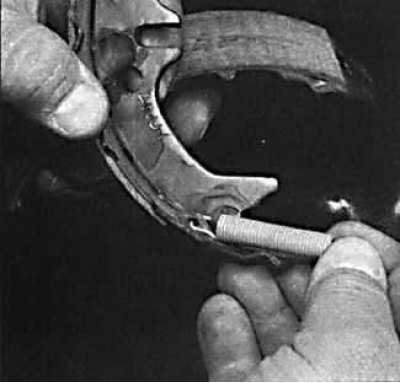

18. Закрепите возвратную пружину с обратной стороны передней тормозной колодки.
 |  |

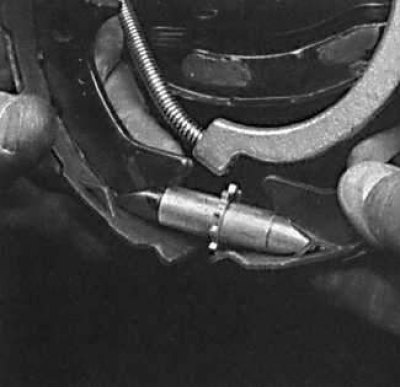

19. Установите регулировоч ную планку между тормозными колодками.
20. Установите тормозные колодки на тормозной щит и установите стойку колодок и пружину.

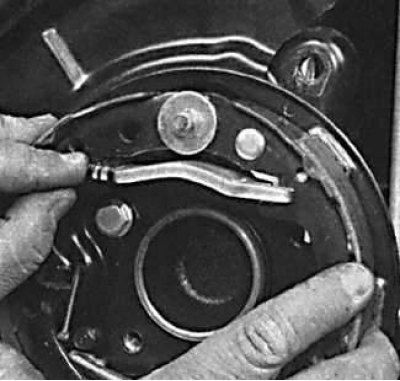

21. Установите возвратную пружину передней тормозной колодки.
 |  |
22. Установите возвратную пружину задней тормозной колодки.

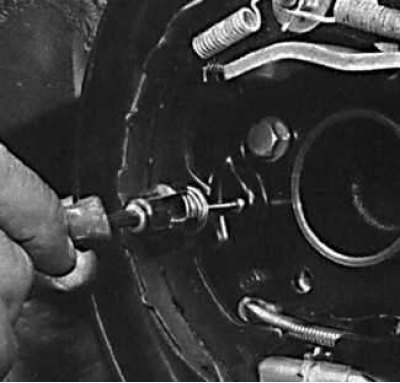

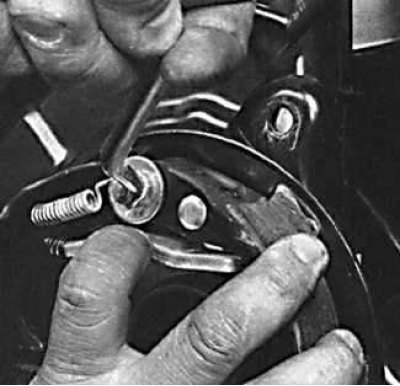

23. Установите пружину и фиксатор задней тормозной колодки.
24. Установите пружину и фиксатор передней тормозной колодки.

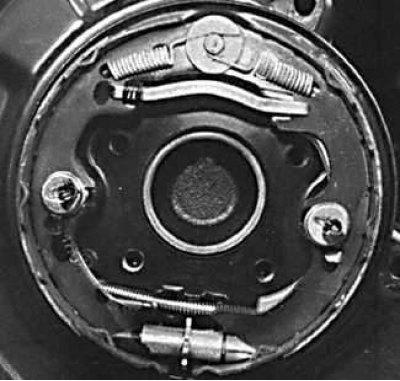

25. Правильное расположение деталей ручного тормоза на тормозном щите.
26. Установите тормозной диск.
27. Извлеките пробку из регулировочного отверстия тормозного диска. Вращая отверткой колесо регулировочной планки, разведите тормозные колодки настолько, чтобы можно было снять тормозной диск без заклинивания.
28. Дальнейшая установка производится в последовательности, обратной снятию.
