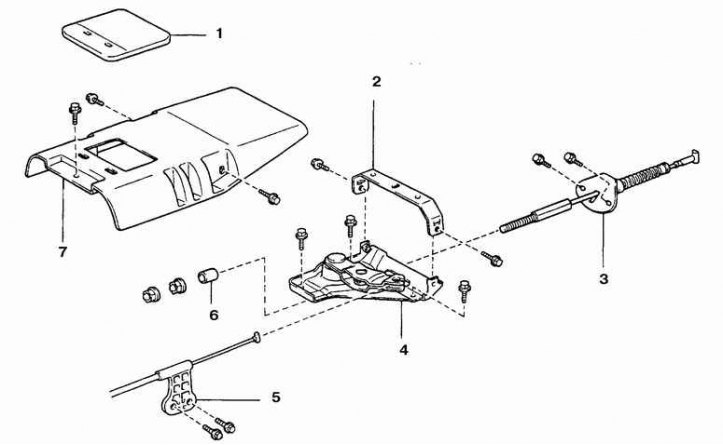

Детали тросового привода стояночного тормоза
1. Крышка лючка; 2. Кронштейн (автомобили с раздельными сиденьями); 3. Трос стояночного тормоза N4; 4. Промежуточный рычаг; 5. Трос стояночного тормоза N1; 6. Втулка; 7. Усилительная секция

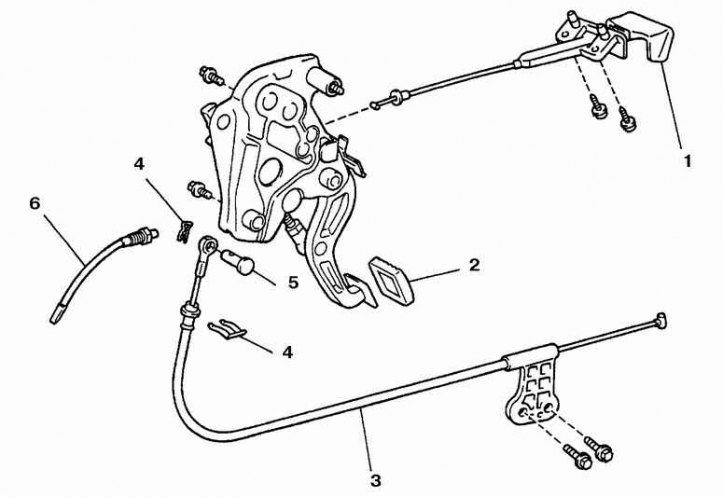

Детали тросового привода от педали до промежуточного рычага
1. Трос отпускания стояночного тормоза; 2. Накладка педали; 3. Трос стояночного тормоза N1; 4. Скоба; 5. Ось; 6. Выключатель сигнала стояночного тормоза
Замена
Трос, соединяющий уравнительную планку со стояночными тормозами задних колес
1. Поднимите заднюю часть автомобиля.
2. Отпустите стояночный тормоз и снимите барабан (диск).
3. На а/м с задними барабанными тормозами снимите колодки и отсоедините трос от рычага привода колодки. На а/м, оборудованных задними дисковыми тормозами, снимите колодки стояночного тормоза и отсоедините рычаг привода колодки.

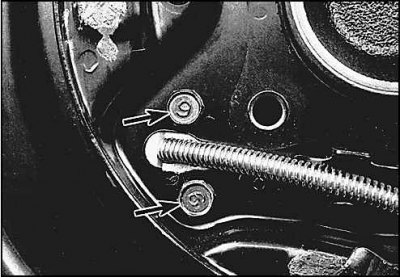

4. Отверните болты наконечника троса стояночного тормоза на щите тормоза.

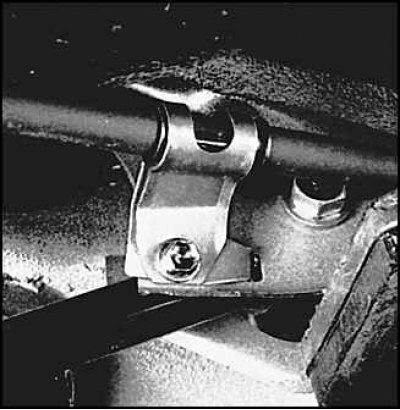

5. Отверните болт крепления кронштейна оболочки троса. Кронштейн оболочки троса расположен в передней части штанги задней подвески (на части автомобилей расположение кронштейна может несколько отличаться).
6. Снимите среднюю секцию выхлопной трубы (или приопустите ее), чтобы обеспечить доступ к тросам.

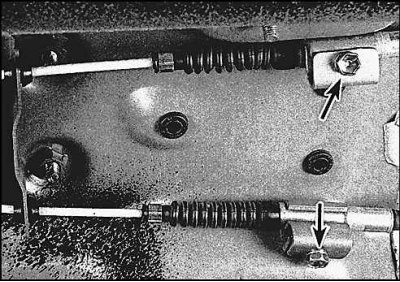

7. Отверните болт крепления хомута переднего наконечника оболочки троса и выведите наконечник из хомута.
[Материал перепечатан с интернет-ресурса: ToyotaMAN.ru]

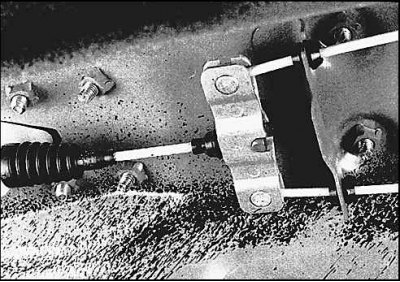

8. Поверните трос так, чтобы наконечник троса вышел из зацепления с планкой уравнителя и отцепите трос.
9. Установка выполняется в обратном порядке.
10. Отрегулируйте трос.
Трос, соединяющий промежуточный рычаг с уравнительной планкой
1. Снимите центральную секцию.
2. Отпустите рычаг тормоза и отверните контргайку и регулировочную гайки. Отсоедините трос от рычага.
3. Работая под автомобилем, подайте трос назад, поверните на 90° и вытяните трос, пропустив через отверстие в полу.
4. Установка выполняется в обратном порядке. Смажьте трущиеся части наконечника троса в уравнительной планке. Отрегулируйте трос.
Трос, соединяющий промежуточный рычаг с педалью (только для моделей avalon)
1. Снимите переднее сиденье.
2. На а/м с сиденьем скамеечного типа снимите усилительную секцию, на а/м с раздельными сиденьями снимите центральную секцию.
3. Отсоедините трос от промежуточного рычага.
4. Снимите коленный буфер безопасности (см. подраздел 11.23.).
5. Отсоедините выключатель сигнала стояночного тормоза.
6. Расшплинтуйте и достаньте ось педали, отсоедините от педали трос.
7. Установка выполняется в обратном порядке.
