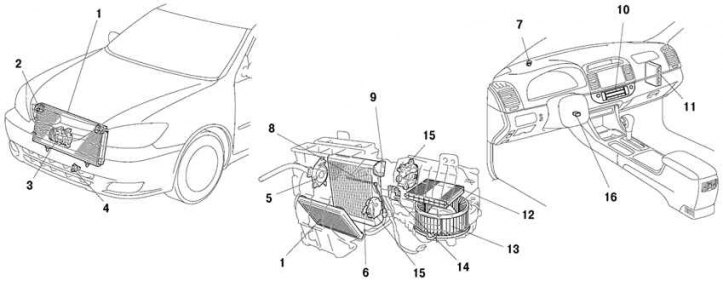

Рис. 8.72. Система кондиционирования автомобиля Camry: 1 – испаритель; 2 – датчик давления системы кондиционирования воздуха; 3 – компрессор; 4 – датчик температуры испарителя; 5 – сервомотор отверстия для выпуска воздуха; 6 – радиатор отопителя
Автомобили Camry оборудованы системой кондиционирования (рис. 8.72 и 8.73) воздуха с автоматическим управлением. В системе кондиционирования используется полнопоточный алюминиевый радиатор отопителя с прямолинейной циркуляцией. Эффективность теплообмена повышена за счет использования дополнительного испарителя.

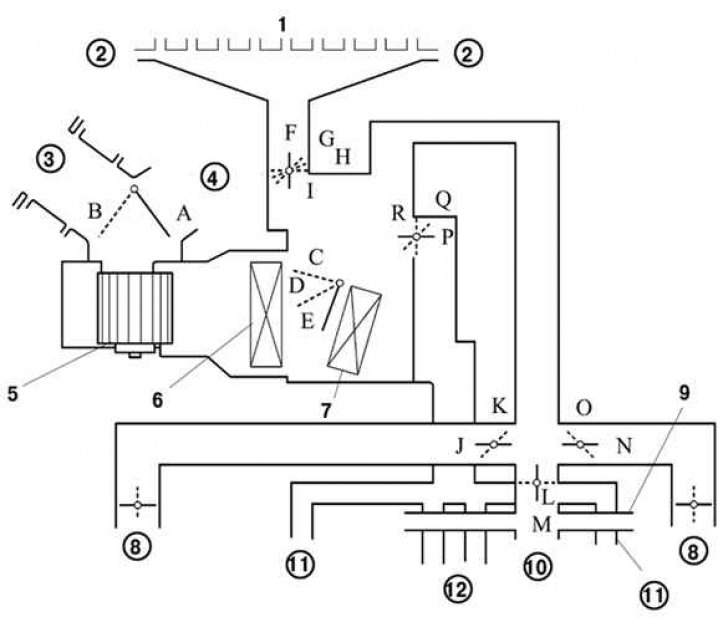

Рис. 8.73. Положение исполнительных механизмов и работа воздушных заслонок: 1 – центральный дефлектор системы отопления; 2 – боковой дефлектор системы отопления; 3 – свежий воздух; 4 – рециркулированный воздух; 5 – электродвигатель вентилятора; 6 – испаритель
Электронный блок управления кондиционера имеет функцию самодиагностики. Сбой в системе записывается в памяти диагностического кода неисправности, при этом индикатор переключателя кондиционера работает в проблесковом режиме.

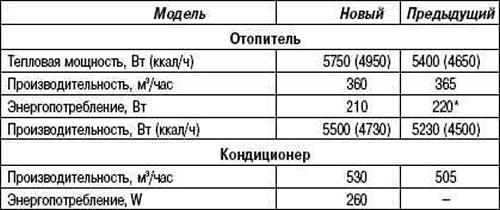

Таблица 8.1. Рабочие характеристики отопителя и кондиционера
* При закрытых боковых дефлекторах

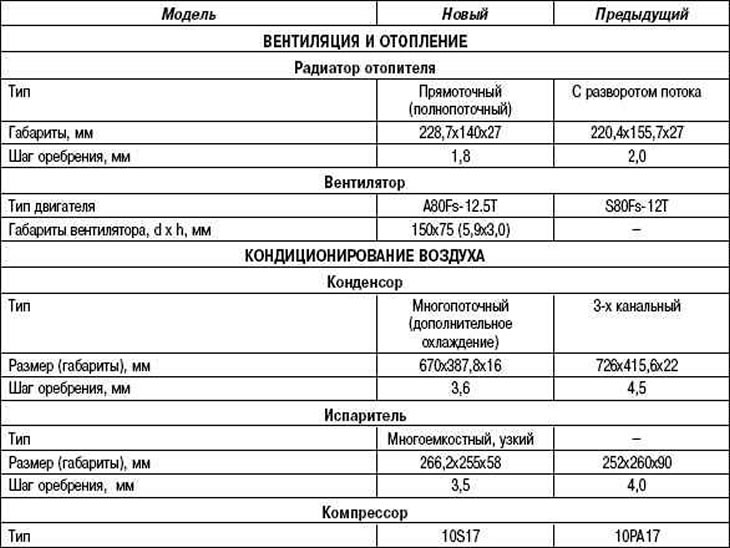

Таблица 8.2. Характеристики системы вентиляции и кондиционирования воздуха

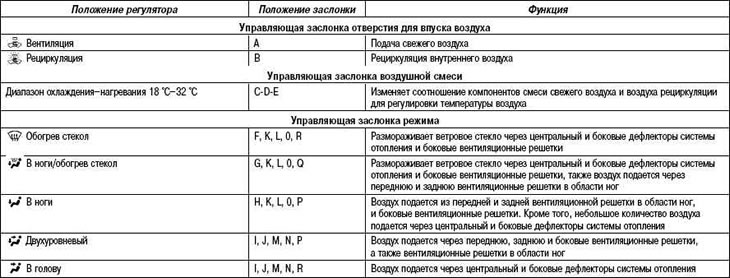

Таблица 8.3. Функции главной воздушной заслонки
