Используемый восьмипозиционный сервопривод регулировки разработан на основе шестипозиционного от предыдущей модели, к которому был добавлен механизмом регулировки положения подушки сиденья.
Боковые пневмоподушки безопасности SRS устанавливаются в сиденьях водителя и переднего пассажира. Соблюдайте следующие меры предосторожности.
- Не облокачивайтесь о переднюю дверь при вождении автомобиля, поскольку боковая пневмоподушка безопасности надувается с большой скоростью и силой. В противном случае, это может привести к гибели или серьезной травме.
- Не используйте принадлежности для сидений, которые закрывают места, откуда разворачиваются боковые пневмоподушки безопасности. Такие принадлежности могут помешать нормальному срабатыванию системы боковых пневмоподушек безопасности, что может привести к гибели или серьезной травме.
Меры предосторожности при регулировке сидений
- Не модифицируйте и не заменяйте сиденья или обивку передних сидений с боковыми пневмоподушками безопасности. Такие изменения могут вывести из строя систему или привести к случайному надуванию боковых пневмоподушек безопасности, в результате чего можно погибнуть или получить серьезную травму. Проконсультируйтесь у Вашего дилера Toyota, если Вы настаиваете на модификации такого рода.
- Не выполняйте регулировки во время вождения, поскольку сиденье может неожиданно сдвинуться, что приведет к потере управления автомобилем.
- При регулировке сиденья будьте осторожны, чтобы не ударить сиденьем пассажира или багаж.
- После выполнения регулировки сиденья попробуйте передвинуть его вперед или назад, чтобы убедиться, что оно зафиксировано на месте.
- После выполнения регулировки сиденья откиньте назад свой корпус, чтобы убедиться, что оно зафиксировано на месте.
- Не кладите какие-либо предметы под сиденья. В противном случае, предметы могут заблокировать механизм фиксации сидений или неожиданно вытолкнуть вверх рычаг регулировки положения сиденья, и оно может внезапно передвинуться, что приведет к потере управления автомобилем.
- При регулировке сиденья не держите руки под сиденьем или около двигающихся частей. В противном случае, Вы можете защемить и травмировать руки или пальцы.
Регулировка передних сидений

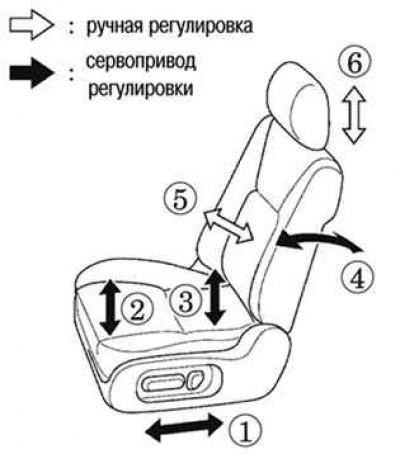

Рис. 1.92. Схема вариантов регулировок передних сидений автомобиля Camry: 1 – продольная регулировка; 2 – вертикальная регулировка передней части подушки; 3 – вертикальная регулировка задней части подушки; 4 – регулировка наклона спинки сиденья;
Способ регулировки передних сидений автомобиля Camry имеет два варианта исполнения. Вариант сидений с ручной регулировкой и вариант с регулировкой при помощи сервопривода (автоматической регулировкой) (рис. 1.92).
Регулировка передних сидений с ручной регулировкой

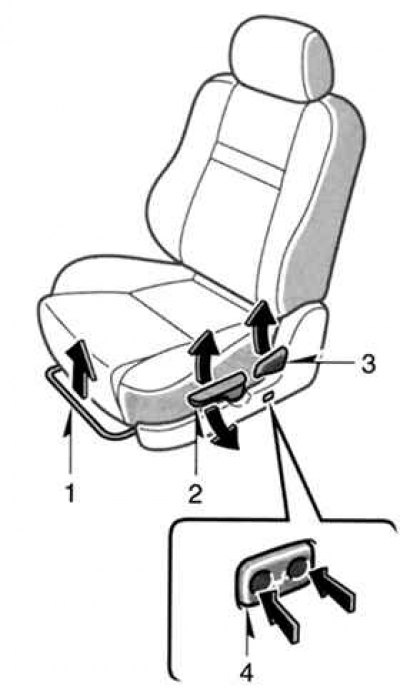

Рис. 1.93. Регулировочные компоненты сиденья с ручной регулировкой: 1 – рычаг регулировки положения сиденья; 2 – ручка регулировки высоты подушки сиденья; 3 – рычаг регулировки угла положения спинки сиденья; 4 – регулятор положения поясничной опоры сиденья
Возьмитесь за центр рычага 1 и потяните его вверх. Затем переместите сиденье в нужное положение легким усилием своего тела и отпустите рычаг (рис. 1.93).
Потяните рычаг 2 вверх или нажмите на него. Наклонитесь вперед и потяните рычаг 3 вверх. Затем наклонитесь назад до желаемого угла наклона и отпустите рычаг. Нажмите регулятор 4 в нужном направлении. При нажатии на регулятор опора поясничного отдела усиливается или уменьшается.
Предупреждение! Не откидывайте спинку сиденья назад слишком сильно. При ударе спереди или сзади ремни безопасности обеспечивают максимальную защиту в том случае, если водитель и пассажир на переднем сиденье сидят прямо, а спинки сидений почти вертикальны. Если же спинка сиденья будет сильно откинута назад, то поясной ремень безопасности может проскользнуть по бедрам, в результате чего сдерживающее усилие придется на живот, а перекинутый через плечо ремень может надавить на шею. В случае удара спереди риск травмы или смерти возрастает с увеличением наклона спинки назад.
Регулировка передних сидений с сервоприводом

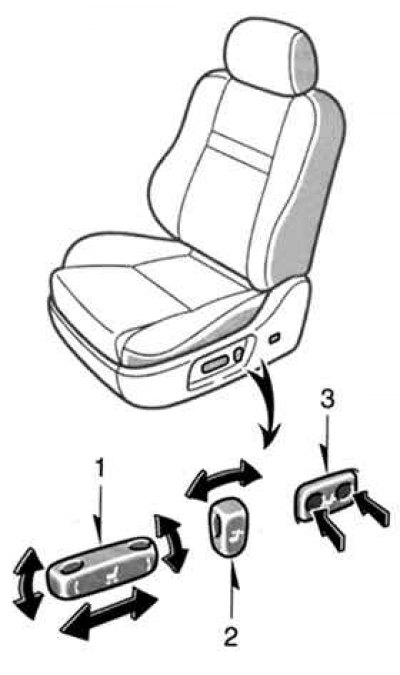

Рис. 1.94. Регулировочные компоненты сиденья с ручной регулировкой: 1 – регулятор положения и высоты подушки сиденья; 2 – регулятор угла наклона спинки сиденья; 3 – регулятор положения поясничной опоры сиденья
Передвиньте регулятор 1 в желаемом направлении (рис. 1.94). При отпускании регулятора сиденье остановится.
Не кладите ничего под передние сиденья, так как это может помешать перемещению сидений.
Передвиньте регулятор 2 в желаемом направлении. При отпускании регулятора сиденье остановится. Нажмите регулятор 3 в нужном направлении. При нажатии на регулятор опора поясничного отдела усиливается или уменьшается.
