Эти автоматические четырехступенчатые коробки передач отличаются компактностью и высокими эксплуатационными характеристиками и имеют электронное управление ЕСТ (Коробка передач с электронным управлением).
Основы конструкции и работы этих коробок одинаковы.
Однако, передаточное отношение, а также число дисков и пружин отличаются в зависимости от модели двигателя.

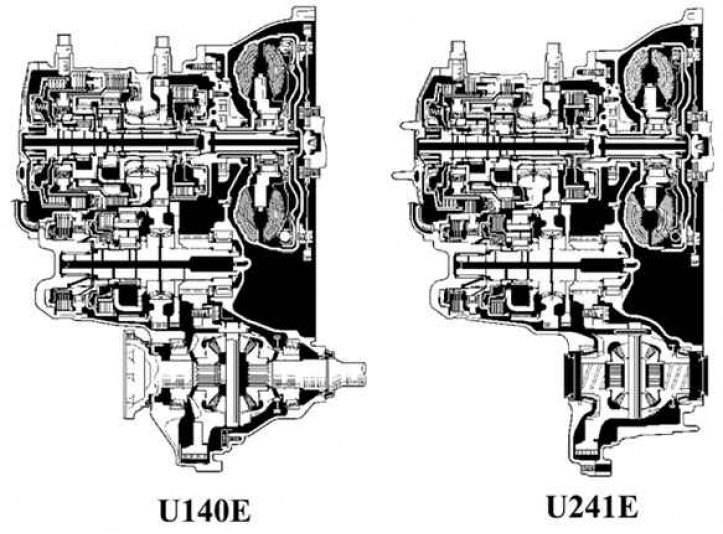

Рис. 3.71. Общий вид автоматических коробок передач автомобиля Camry

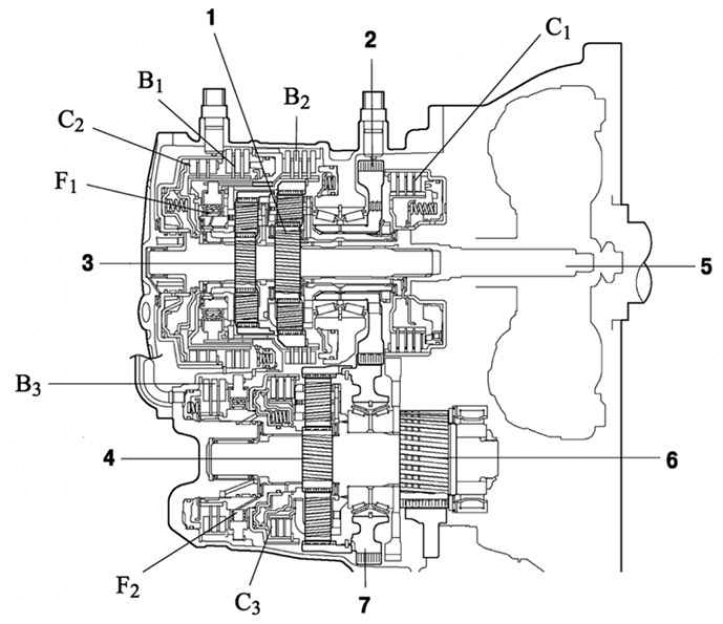

Рис. 3.72. Продольный разрез автоматической коробки передач: 1 – планетарная передача переднего хода; 2 – ведущая шестерня промежуточного вала; 3 – планетарная передача заднего хода; 4 – понижающая планетарная передача (U/D); 5 – ведущий вал; 6 – ведущая шестерня

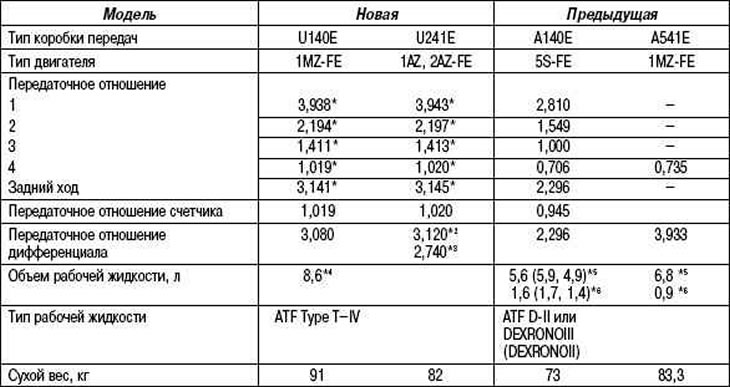

Таблица 3.6. Технические характеристики автоматических коробок передач U241E и U140E
*1 Передаточное отношение счетчика включено.
*2 Двигатель 1AZ-FE.
*3 Двигатель 2AZ-FE.
*4 Включая дифференциал.
*5 Только коробка передач.
*6 Только дифференциал.
