Снятие
Снимите коробку передач в блоке с главной передачей.
Снимите чехол вилки выключения сцепления.
Снимите вилку выключения сцепления в сборе.
Снимите зажим муфты подшипника выключения сцепления.
Снимите опору вилки выключения сцепления с коробки передач.
Нанесите монтажные метки на кожух сцепления и маховик.
Отворачивайте каждый болт за один прием на один оборот, до ослабления усилия пружины.

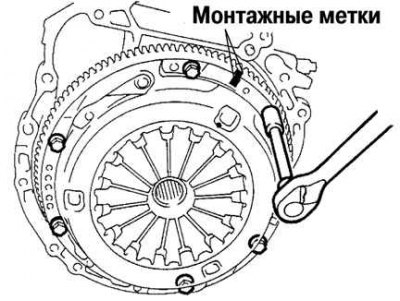

Рис. 3.34. Снятие кожуха сцепления
Открутите болты и кожух сцепления (рис. 3.34).
Снимите ведомый диск сцепления.
Внимание! Оберегайте диск сцепления, поверхности нажимного диска и маховика от попадания на них масла и посторонних предметов.
Установка

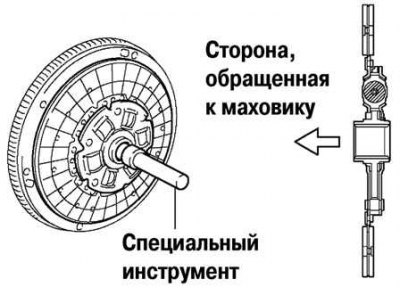

Рис. 3.40. Установка диска сцепления на маховик
Вставьте специальное приспособление в диск сцепления, затем установите диск на маховик (рис. 3.40).

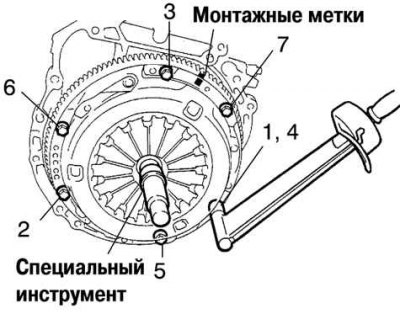

Рис. 3.41. Порядок затягивания болтов крепления кожуха сцепления
Совместите монтажные метки на кожухе сцепления и маховике. Затяните 6 болтов, начиная с болта, расположенного около штифта сверху. Действуя в порядке, показанном на рисунке 3.41, одновременно равномерно затяните болты.
Момент затяжки: 19,1 Н·м.
Примечание. Отцентриуйте положение диска, слегка перемещая специальное приспособление вверх, вниз, вправо и влево.

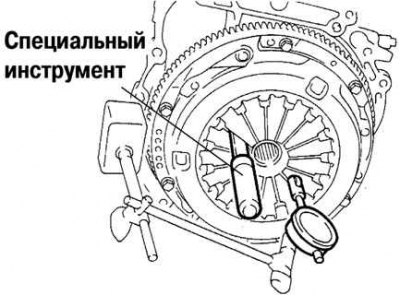

Рис. 3.42. Проверка выравнивания лепестков диафрагменной пружины
Используя индикатор часового типа с роликом, проверьте выравнивание лепестков диафрагменной пружины (рис. 3.42).
Максимальное несовпадение: 0,5 мм.
Установить опору вилки выключения сцепления в коробку передач.
Момент затяжки: 47,1 Н·м.
Установите зажим муфты подшипника выключения сцепления на подшипник.

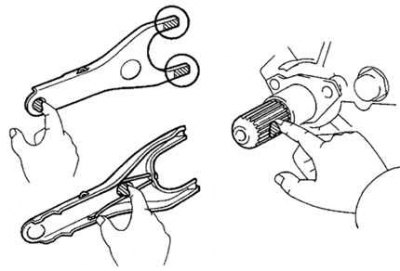

Рис. 3.43. Места нанесения консистентной смазки на вилки выключения сцепления, вилки и толкателя и точки опоры вилки
Нанесите консистентную смазку на поверхности контакта муфты и вилки выключения сцепления, вилки и толкателя и точки опоры вилки (рис. 3.43).
Нанесите консистентную смазку для шлицевых соединений сцепления и на шлицы ведущего вала.
Смазка: № по каталогу 08887-01806, консистентная смазка для муфты выключения сцепления или ее эквивалент.
Установите вилку выключения сцепления с подшипником выключения сцепления в коробку передач.
Примечание. После установки переместите вилку вперед и назад для проверки плавности перемещения выжимного подшипника.
Установите чехол вилки выключения сцепления.
Установите коробку передач.
