Снятие
Снять головку цилиндров.
Снять распределительный вал.
Внимание: Если .летали клапанного механизма в дальнейшем будут снова использоваться, они должны устанавливаться на свои прежние места. Для избежания путаницы при сборке клапанного механизма его детали рекомендуется размещать в специально для этого предназначенной кассете.

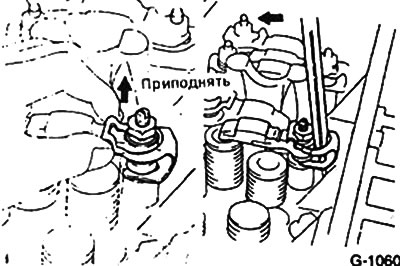

Двигатель рабочим объемом 1,3 л с 8/84 г. выпуска: Поднять верхнюю пружинную планку и вынуть отверткой рычаг. Рычаг замаркировать.
Двигатели с двумя распределительными валами, расположенными сверху и дизель: Вынуть цилиндрический толкатель и положить его в рабочем положении в кассету.

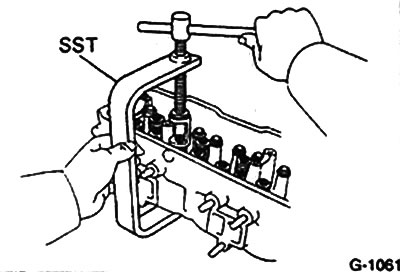

Снять клапанные пружины. Для этого специализированные мастерские применяют инструмент SST 09202-70010. Сухари клапанов, а потом и клапаны можно снять также с помощью стандартного съемника.
Сжать клапанные пружины и вынуть сухари. Снять съемник. Вынуть клапан. Снять верхние тарелки пружин, клапанные пружины и опорную шайбу пружины.
Вынуть маслоотражательный колпачок.
Установка
Если устанавливаются старые клапаны и старая головка цилиндров, то перед сборкой необходимо проверить направляющие втулки клапанов. Если в старую головку цилиндров устанавливаются новые клапаны, необходима притирка клапанов к седлам.
Очистить клапаны металической щеткой от остатков нагара.
Двигатель рабочим объемом 1,3 л: Проверить рычаги, коромысла и ось коромысел на наличие трещин и износ.
Слегка смазать стержни клапанов маслом и установить клапаны на прежние места. Для притирки смазать фаски новых клапанов притирочной пастой.
Тщательно очистить все элементы клапанного механизма, подвижные части смазать двигательным маслом.
Маслоотражательные колпачки устанавливать всегда новые.

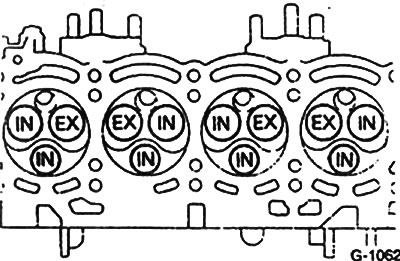

Вставить клапаны в направляющие втулки головки цилиндров. Следить за тем,чтобы впускные и выпускные клапаны устанавливать на свои места (Рис. G-1062, IN - впускные, ЕХ - выпускные).
Установить опорные шайбы пружин.
Установить клапанные пружины и тарелки пружин.
Сжать клапанные пружины приспособлением для сжатия пружин и вставить сухари таким образом,чтобы они зафиксировались в пазу стержня клапана. Разжать приспособление и установить следующий клапан.
Слегка ударить резиновым молотком по стержню клапана, обеспечив посадку сухарей.
Двигатель рабочим объемом 1,3 л с 8/84 г. выпуска. Установить рычаги и их упругие элементы с помощью отвертки.
Двигатели с двумя расположенными вверху распределительными валами и дизель. Смазать все цилиндрические толкатели двигательным маслом и вставить их в отверстия.
Установить распределительный вал.
Установить новую прокладку головки цилиндров и головку цилиндров.
Отрегулировать зазоры в клапанном механизме.
