2. Слейте охлаждающую жидкость из двигателя.
3 Отсоедините обводные шланги охлаждающей жидкости от термостата.

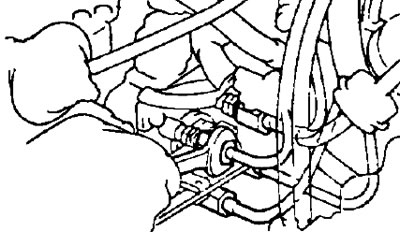

4. Отсоедините топливный шланг от топливной входной трубки.
5. Установите специальное приспособление и стрелочный индикатор.

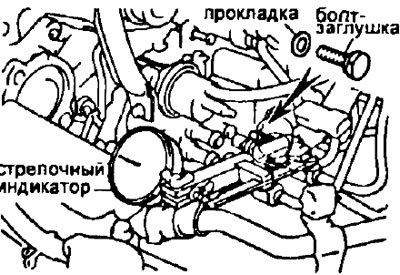

- а) Снимите болт-заглушку с прокладкой из распределительной головки ТНВД.

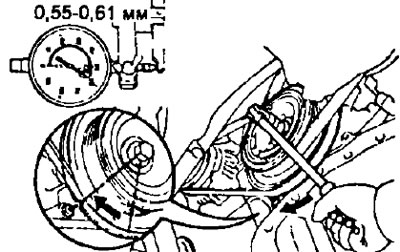

- б) Установите специальное приспособление со стрелочным индикатором для измерения хода плунжера ТНВД а отверстие заглушки в распределительной головке.

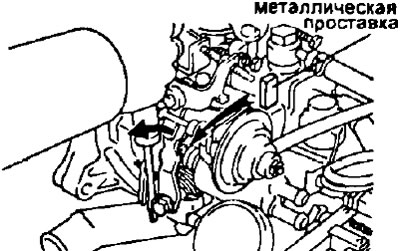

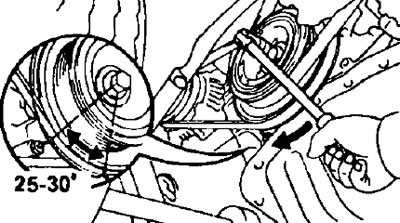

6. Используя отвертку, поверните рычаг системы облегчения холодного пуска против часовой стрелки приблизительно на 20°. Вставьте металлическую проставку толщиной 8,5 -10 мм между рычагом системы холодного пуска и плунжером автомата холодного пуска.
7. Проверьте и отрегулируйте угол опережения впрыска.
- а) Установите стрелочный индикатор на "ноль".
- б) Проверьте установку стрелочного индикатора, слегка поворачивая шкив коленчатого вала по часовой и против часовой стрелки, и убедитесь, что стрелочный индикатор остается на показании "ноль".
- в) Медленно поворачивайте шкив Коленчатого вала по часовой стрелке до совмещения канавки на шкиве с установочной меткой.

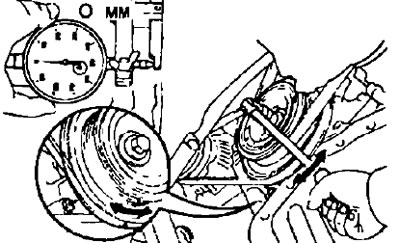

- г) Измерьте ход плунжера.
- Ход плунжера 0,55 - 0,61 мм

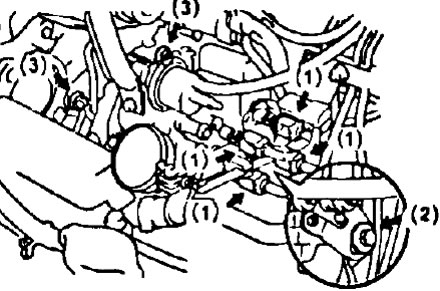

- д) Ослабьте следующие болты и гайки:
- (1) - четыре гайки штуцеров топливных трубок высокого давления на стороне ТНВД.
- (2) - болт крепления кронштейна ТНВД к стойке
- (3) - две гайки крепления ТНВД к насосу охлаждающей жидкости

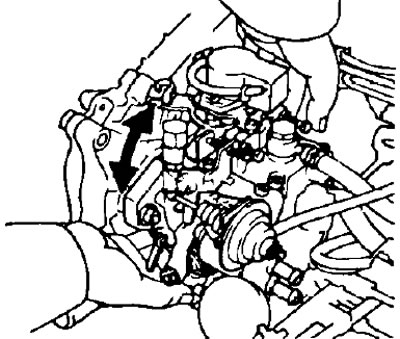

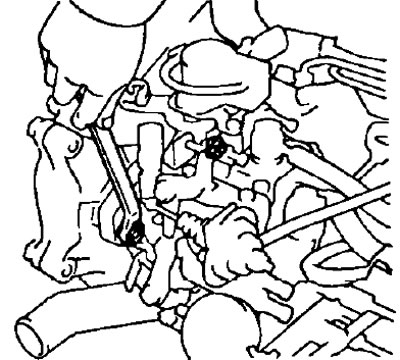

- е) Отрегулируйте ход плунжера, слегка поворачивая корпус ТНВД. Если ход плунжера меньше указанного, то поверните ТНВД в сторону двигателя, если ход плунжера больше, отклоняйте ТНВД от двигателя.
ж) Затяните следующие болты и гайки:
- (1) - две гайки крепления ТНВД к насосу охлаждающей жидкости и проверьте ход плунжера.
- Момент затяжки - 18 Нм
- (2) - болт крепления кронштейна. ТНВД к стойке.
- Момент затяжки - 47 Нм
- (3) - четыре гайки штуцеров топливных трубок высокого давления.
- Момент затяжки - 29 Нм
 |  |
8. Удалите металлическую проставку.
9 Снимите специальное приспособление и стрелочный индикатор
- а) Снимите специальное приспособление и стрелочный индикатор.
- в) Установите болт-заглушку с новой прокладкой в распредепитепьную головку ТНВД
- Момент затяжки - 17 Нм
10 Снова подсоедините обводные шланги охлаждающей жидкости к термостату автомата холодного пуска
11 Подсоедините топливный шланг к входной топливной трубке.
12 Залейте охлаждающую жидкость в систему охлаждения.
13. Запустите двигатель и проверьте отсутствие утечек.
