2. Слейте охлаждающую жидкость.
3. Установите стрелочный индикатор.
а) Выверните болт заглушки головки ТНВД.
б) Через переходник установите стрелочный индикатор в отверстие заглушки распределительной головки. Игла индикатора должна встать на плунжер насоса.

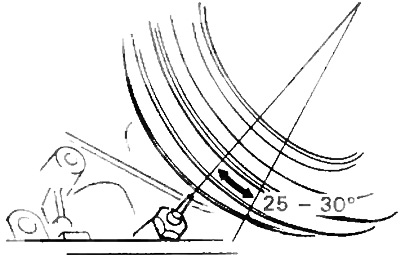

4. Поверните коленчатый вал (по часовой стрелке) так, чтобы метка на шкиве не доходила примерно на 25-30° до указателя ВМТ на корпусе масляного насоса.
5. Отсоедините автомат изменения опережения при холодном пуске:
а) При помощи отвертки поверните рычаг управления приблизительно на 20° против часовой стрелки.

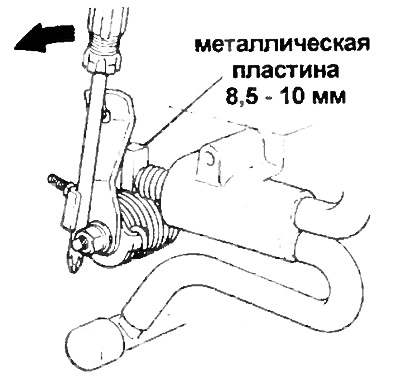

б) Установите металлическую пластинку толщиной 8-10 мм между рычагом и толкателем термостата системы холодного пуска.
6. Проверьте и отрегулируйте угол опережения впрыска.
а) Выставите стрелочный индикатор на ноль.
б) Слегка поворачивая коленчатый вал влево и вправо убедитесь, что стрелка индикатора не отходит от нуля.
в) Плавно вращая коленчатый вал по часовой стрелке, совместите метку на шкиве с указателем ВМТ на корпусе масляного насоса.
г) Считайте показания индикатора:
Ход плунжера — 0,55 - 0,61 мм
7. Если ход плунжера не соответствует рекомендованным величинам, то:
а) Отверните гайки трубопроводов высокого давления со стороны ТНВД.
б) Ослабьте крепления ТНВД (не забудьте про заднюю опору).

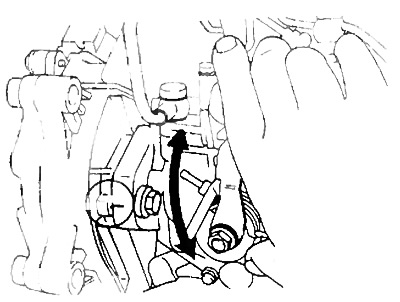

в) Установите требуемый ход плунжера, слегка поворачивая корпус ТНВД, как показано на рисунке.
Если ход плунжера меньше рекомендованного — поверните ТНВД к двигателю и наоборот.
г) Затяните крепления ТНВД, болт задней опоры моментом 47 Нм, гайки фланца — моментом 18 Нм.
д) Перепроверьте установку угла опережения.
е) Затяните гайки топливопроводов высокого давления моментом 29 Нм.
8. Удалите металлическую пластинку между рычагом и толкателем термостата системы холодного пуска.
9. Снимите стрелочный индикатор. Установите новую уплотняющую шайбу болта головки насоса и затяните его моментом 17 Нм.
10. Прокачайте систему топливоподачи, отпустив гайки топливопроводов высокого давления со стороны форсунок и проворачивая двигатель стартером. Заверните гайки топливопроводов высокого давления.
11. Запустите двигатель и проверьте отсутствие течей топлива.
