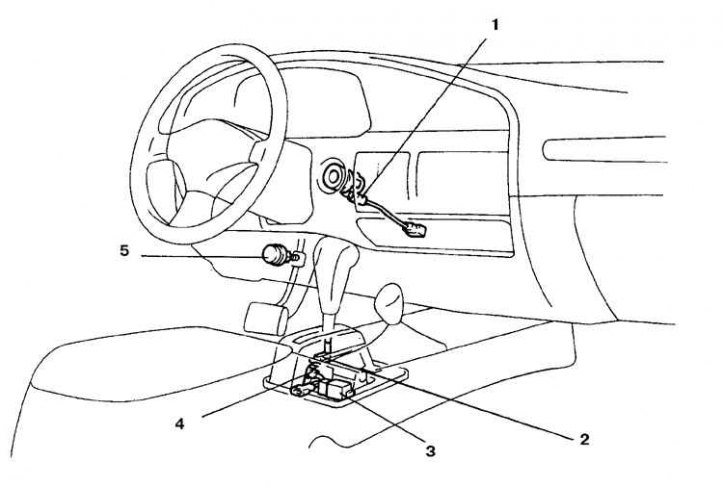

Расположение узлов системы фиксации селектора
1. Соленоид блокировки ключа; 2. Соленоид блокировки селектора; 3. Блок управления селектором; 4. Переключатель блокировки селектора; 5. Выключатель сигнала торможения
Система обеспечивает фиксацию селектора в положениях Park или Neutral при нажатой педали тормоза. Все работы по обслуживанию системы кроме описанных ниже выполняются в автосервисе.
Проверка
1. Для доступа к узлам системы следует снять напольную секцию.

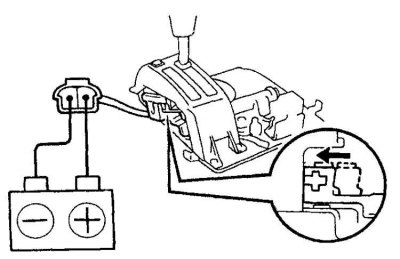

2. Отсоедините разъем и подайте напряжение от батареи на выводы соленоида блокировки селектора. Если отсутствует характерный щелчок, то соленоид замените.

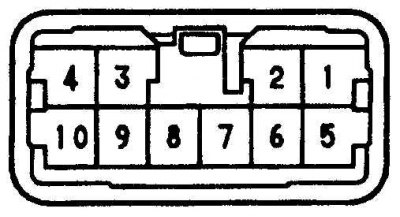

3. Отсоедините разъем соленоида блокировки ключа и проверьте сопротивление между выводами 1и 5 (рис. слева – для а/м 1991-95 гг), между выводами 7 и 8 (рис. справа – для а/м с 1995 г.), которое должно быть 12–17 Ом.
4. Отсоедините разъем от переключателя блокировки селектора и проверьте сопротивление между указанными выводами.
5. В положении селектора Park между выводами Р и Р1 должна быть цепь.
6. В положении селектора Park и нажатой кнопке между выводами Р и Р1 и Р и Р2 должна быть цепь.
7. В остальных положениях селектора R, N, D, 2 и L между выводами Р и Р2 должна быть цепь.
8. Если результаты проверок отличаются, то замените неисправные детали и повторите проверки.
