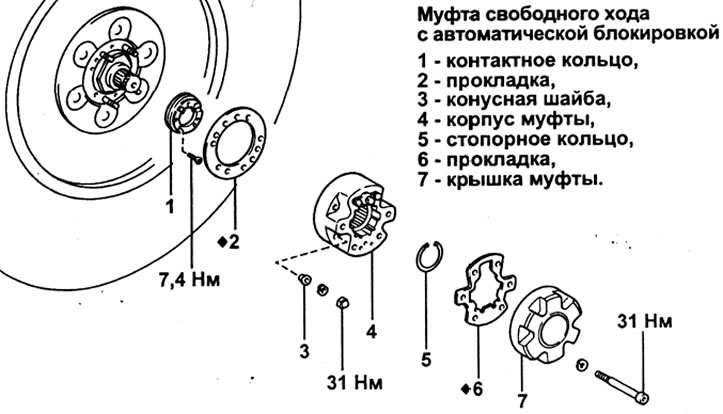

Снятие
1. Снятие крышки муфты.
а) Установите замок зажигания в положение "ON". Установите выключатель блокировки муфт в положение "OFF", чтобы разблокировать (FREE) муфты свободного хода.
б) С помощью специального ключа отверните шесть болтов крепления крышки.

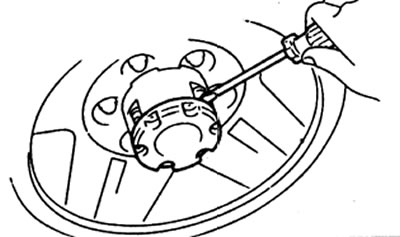

в) Вставьте отвертку с плоским лезвием между гайкой крепления корпуса муфты и крышкой, и снимите крышку.
Внимание:
- Поочередно равномерно сдвигайте крышку муфты, прикладывая одинаковые усилия в четырех точках.
- Не повредите и не поцарапайте крышку муфты.
- Во избежание деформации при снятии крышки муфты не применяйте молоток или подобный инструмент.
г) Снимите прокладку с крышки муфты.
2. Снятие корпуса муфты.
а) Извлеките стопорное кольцо из корпуса муфты.

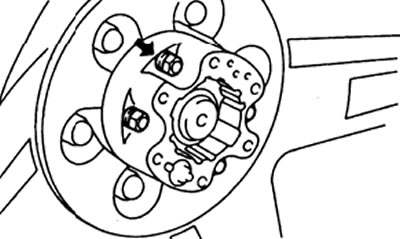

б) Отверните четыре гайки крепления корпуса муфты и снимите шайбы.
в) С помощью латунного стержня и молотка удалите конусные шайбы с болтов крепления корпуса муфты.
Внимание: не повредите корпус муфты при снятии конусных шайб.
г) Снимите корпус муфты вместе с прокладкой.
Внимание: не повредите щетку при снятии корпуса.
3. С помощью специального ключа отверните три винта крепления и снимите контактное кольцо.
Проверка
1. Проверка корпуса муфты,

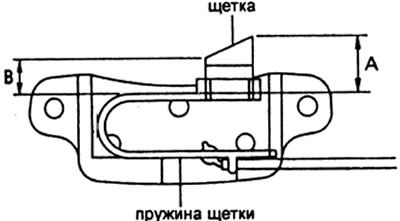

а) Измерьте высоту щетки.
Стандартная высота:
- А — 6,5 мм
- В — 4,7 мм
Минимально допустимая высота:
- А — 4,2 мм
- В — 4,2 мм
б) Если высота щетки меньше минимально допустимой, то замените корпус муфты.
Внимание:
- Не снимайте щетку с держателя.
- Не повредите пружину щетки.
2. Проверка муфты в сборе.

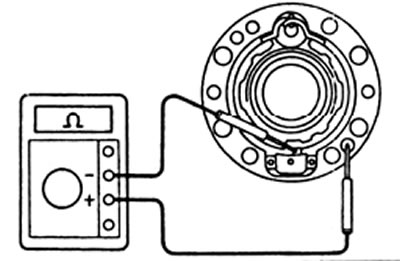

а) Проверьте отсутствие проводимости между щеткой и корпусом муфты.
б) При наличии проводимости замените корпус муфты.
Установка
1. Очистите растворителем болты и отверстия под болты.
2. Установка контактного кольца.
а) Очистите контактное кольцо, контргайку, приводной вал и ось поворотного кулака.

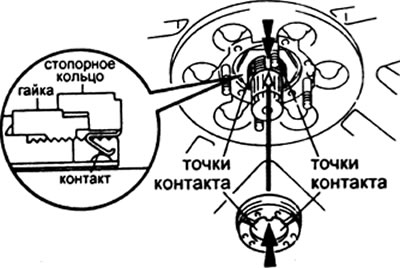

б) Совместите выступ контактного кольца с выемкой оси поворотного кулака и установите кольцо на контргайку.
в) Убедитесь, что контакты кольца плотно прижаты к оси поворотного кулака.
Внимание: убедитесь в отсутствии масла и смазки в местах контакта.
г) С помощью специального ключа установите три винта крепления контактного кольца.
Момент затяжки — 7,4 Н·м

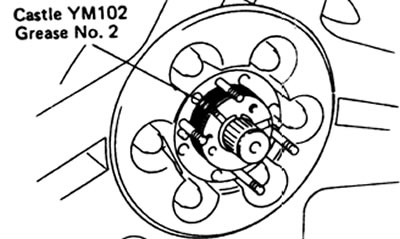

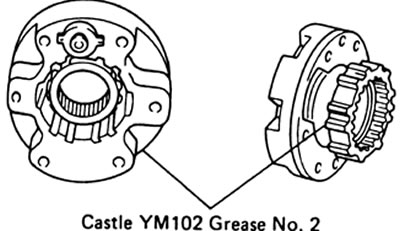

3. После повторной очистки контактного кольца, тонким слоем равномерно нанесите Смазку по окружности контактного кольца.
Смазка: Part # 08867-02007, Castle Body Grease IV.
Внимание: запрещается наносить любую смазку на контактное кольцо кроме Castle YM102 No.2.
Примечание:
- Наносите примерно 2-3 грамма смазки.
- Если смазка не наносилась или нанесена смазка, отличающаяся от указанной выше, то возможно отсутствие проводимости при низких температурах или преждевременный износ деталей.
4. Тонким слоем равномерно нанесите смазку на контактирующие (скользящие) части корпуса и крышки муфты. Смазка: Part # 08887-02007, Castle Body Grease IV.
5. Установка корпус муфты.

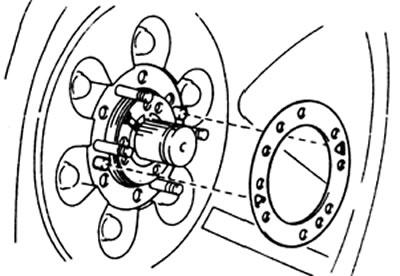

а) Совместите установочные штифты на ступице с треугольными вырезами в новой прокладке и установите прокладку.

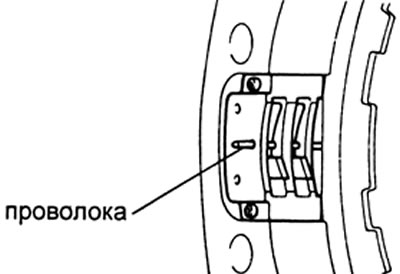

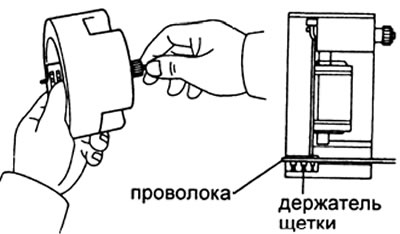

б) Используя проволоку, зафиксируйте щетку, как показано на рисунке.
Внимание: не наносите масло или смазку на щетку.
в) Убедитесь, что щетка удерживается в держателе.
г) Установите корпус муфты на ступицу колеса. Установите конусные шайбы и шайбы, затяните гайки крепления.
Момент затяжки — 31 Н·м
Примечание: перед установкой корпуса муфты убедитесь, что щетка зафиксирована.
д) Извлеките проволоку из корпуса муфты.
6. Установка стопорного кольца.

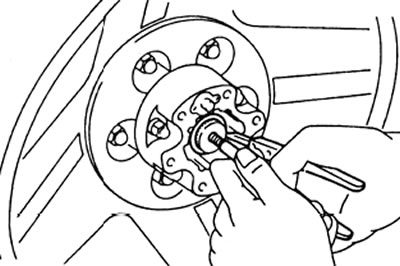

а) Заверните болт в полуось и вытяните ее.
б) Установите стопорное кольцо, затем удалите болт из полуоси.
7. Установка крышки муфты.

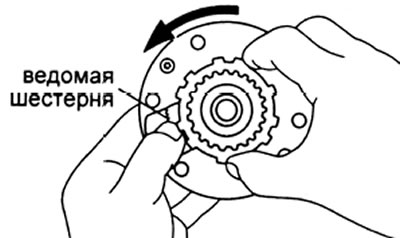

а) Удерживая ведомую шестерню, поверните ступицу муфты против часовой стрелки для установки механизма в положение "FREE" (разблокировано)
б) Снимите защитную пленку с новой прокладки и установите прокладку на крышку муфты.
Внимание:
- Устанавливайте прокладку клеящей поверхностью (на которой была пленка) к крышке муфты.
- Убедитесь в отсутствии неровностей и правильном совмещении прокладки.

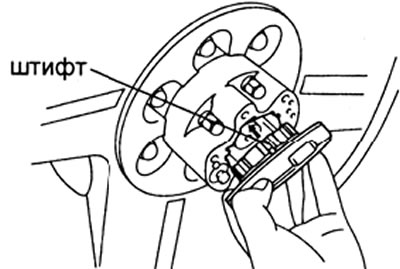

в) Установите крышку муфты на корпус, совместив штифт на крышке с отверстием в корпусе, как показано на рисунке.

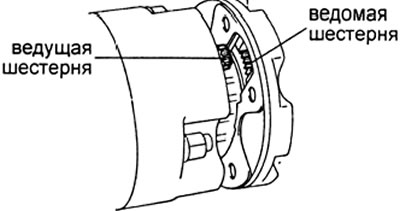

г) Совместите зубья ведомой и ведущей шестерни и установите крышку муфты.
Внимание: убедитесь, что крышка не перемещается относительно корпуса при нажатии на нее рукой.
Примечание: при наличии зазора между крышкой и корпусом муфты при затяжке болтов крепления крышки, возможно повреждение деталей механизма блокировки. При обнаружении зазора между крышкой и корпусом выполните пункты (а)-(г) и проверьте отсутствие зазора.
д) Нанесите герметик на резьбу болтов крепления крышки муфты.
Герметик: Part # 08833-00080, Tree Bond 1344, Loctite 242 или эквивалент.
e) С помощью специального ключа затяните шесть болтов крепления крышки муфты.
Внимание:
затяжку производите в два прохода:
- В диагональном порядке затяните болты моментом — 20 Н·м.
- В диагональном порядке окончательно затяните болты — 31 Н·м.
8. Проверьте работу муфты.
