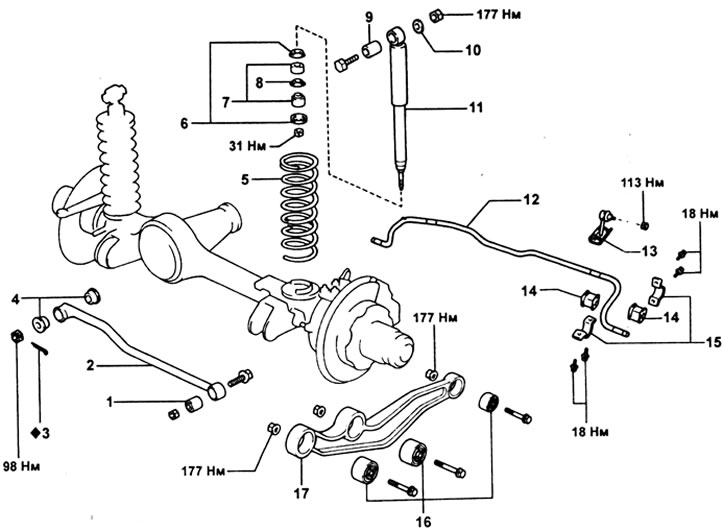

Передняя подвеска. 1 - втулка, 2 - тяга Панара, 3 - шплинт, 4 - подушки, 5 - пружина, 6 - шайбы, 7 - подушки, 8 - ограничитель, 9 - втулка, 10 - шайба, 11 - амортизатор, 12 - стабилизатор, 13 - стойка стабилизатора, 14 - подушка стабилизатора, 15 - кронштейн коепления стабилизатора, 16 - втулка, 17 - продольная штанга.
Пружина и амортизатор
Снятие

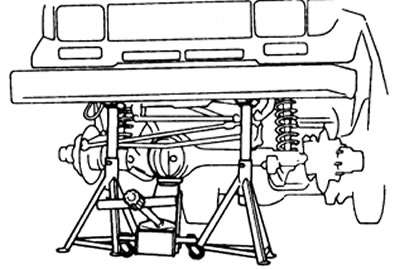

1. Вывесите автомобиль и установите под раму опорные стойки.
2. Снимите колеса.
3. Снятие амортизатора.
а) Подведите опору под картер переднего моста.
б) Удерживая верхний болт крепления амортизатора, отверните гайку.

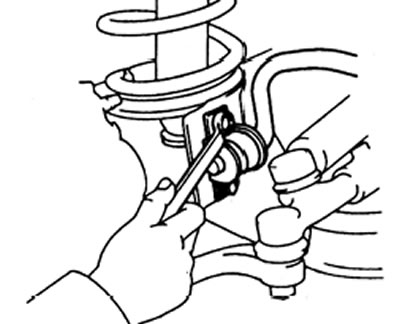

в) Отверните нижнюю гайку крепления амортизатора, снимите подушки, шайбы и ограничитель. Снимите амортизатор.
4. Отверните два болта крепления и отсоедините стабилизатор от переднего моста.
5. Опустите автомобиль на домкрате, подставив опору под картер переднего моста.
6. Снятие пружины.

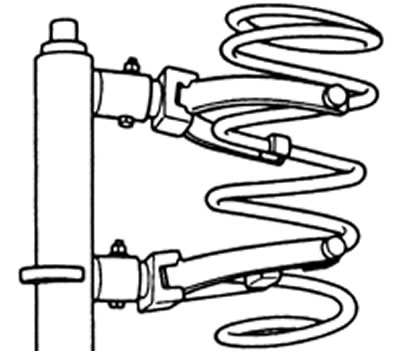

а) С помощью специнструмента сожмите пружину.
б) Сожмите амортизатор.

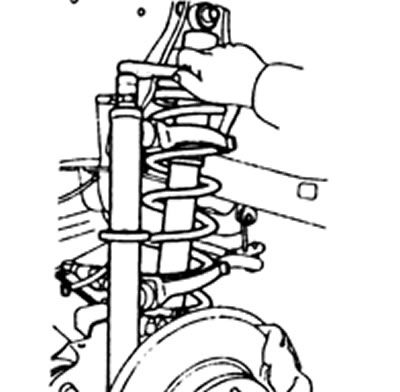

в) Снимите пружину вместе с амортизатором.
Проверка работы амортизатора
1. При нажатии на амортизатор, проверьте равномерность хода отдачи и отсутствие ненормального сопротивления или шума.
2. Сожмите амортизатор на величину его полного хода, затем освободите его и проверьте скорость хода отдачи.
Установка
1. Установка пружины.
а) С помощью специнструмента сожмите пружину.
б) Сожмите амортизатор.
в) Установите пружину вместе с амортизатором на место.

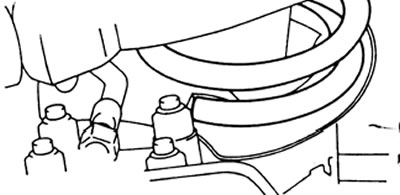

г) Совместите торец пружины с седлом.
2. Подсоедините стабилизатор к переднему мосту и затяните два болта крепления.
Момент затяжки — 18 Н·м
3. Установка амортизатора.
а) Установите шайбы, подушки и ограничитель на шток амортизатора и подсоедините амортизатор к мосту. Затяните гайку крепления.
Момент затяжки — 31 Н·м
б) Вставьте болт с передней стороны автомобиля.
в) Установите гайку и шайбу. Удерживая болт, затяните гайку крепления амортизатора.
Момент затяжки — 177 Н·м
Тяга Панара
Снятие
1. Вывесите автомобиль и установите под раму опорные стойки.
2. Подведите опору под картер переднею моша.

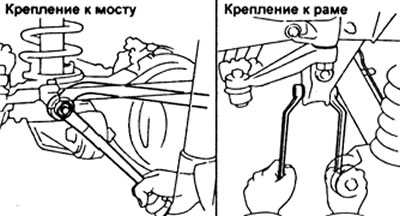

3. Удерживая тягу Панара на домкрате, извлеките шплинт, отверните гайку и отсоедините тягу от переднего моста. Извлеките подушки из тяги.
4. Отверните гайку и отсоедините тягу Панара от рамы автомобиля.
Замена внутренней втулки

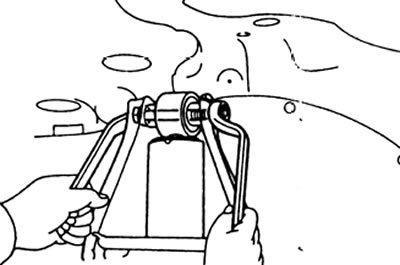

1. С помощью спецприспособления и пресса выпрессуйте втулку из тяги Панара.
2. С помощью спецприспособления и пресса запрессуйте новую втулку в тягу Панара.
Примечание: втулка не должна смазываться при запрессовке.
Установка
1. Временно закрепите тягу Панара на раме с помощью болта и гайки.
2. С помощью болта, подушек и гайки временно подсоедините тягу Панара к переднему мосту.
3. Опустите автомобиль и покачайте его вверх и вниз для стабилизации подвески.
4. Вывесите передний мост автомобиля с помощью домкрата.

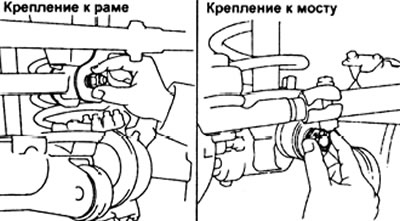

5. Затяните болт и гайки крепления тяги Панара к раме и мосту.

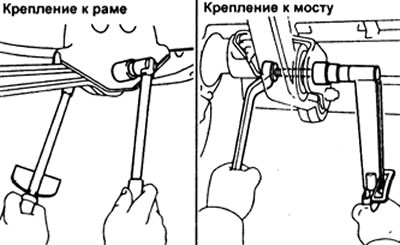

Момент затяжки:
- крепление к раме — 143 Н·м
- крепление к мосту — 98 Н·м
6. Установите новый шплинт на гайку крепления тяги Панара к мосту.
Продольная штанга
Снятие
1. Вывесите автомобиль и подведите под раму опорные стойки.
2. Подведите опору под картер переднего моста.
2. Снятие продольной штанги.
а) Подведите опору под продольную штангу.
б) Отверните болт и гайку крепления со стороны рамы.

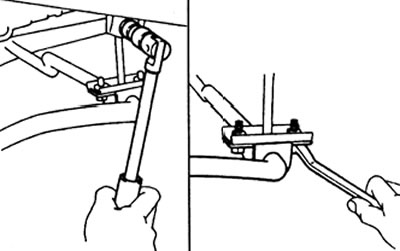

в) Отверните болты и гайки крепления со стороны переднего моста и затем снимите продольную штангу подвески.
Установка
1. Временно подсоедините продольную штангу к раме автомобиля с помощью болта и гайки.
Примечание: болт вводятся снаружи.
2. Временно подсоедините продольную штангу к переднему мосту с помощью двух болтов и гаек.
Примечание: болты вводится снаружи.
3. Опустите автомобиль и покачайте его вверх и вниз для стабилизации подвески.
4. Вывесите передний мост автомобиля с помощью домкрата.
Внимание: в целях безопасности проведения работ, установите под раму опорные стойки.

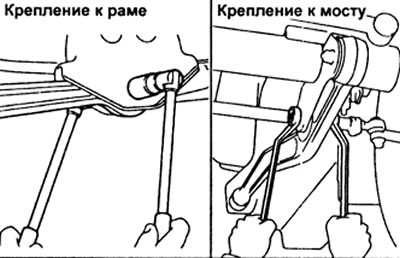

5. Затяните болты и гайки крепления продольной штанги.
Момент затяжки — 177 Н·м
Внимание: опустите автомобиль перед затяжкой гаек крепления для обеспечения нагрузки на передний мост.
Стабилизатор
Снятие
1. Вывесите автомобиль и установите под раму опорные стойки.
2. Подведите домкрат под картер переднего моста для снятия напряжения стабилизатора.
3. Снятие стабилизатора.

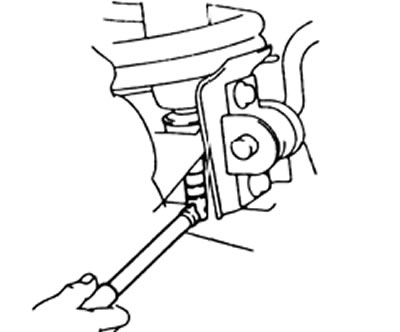

а) Отверните болты крепления кронштейна стабилизатора и отсоедините стабилизатор от переднего моста.
б) Удерживая стабилизатор, отверните гайку крепления стойки и отсоедините стабилизатор от рамы.
в) Отверните болты крепления, снимите подушки, кронштейн и стойку со стабилизатора.
г) Аналогично отсоедините стойку стабилизатора с другой стороны.
Проверка
Повращайте шаровой шарнир стойки стабилизатора во всех направлениях: перемещение шарнира должно быть плавным и свободным. Если это не так, то замените стойку стабилизатора.
Установка
1. Установка стабилизатора.
а) Установите подушки стабилизатора на стабилизатор, в места, ограниченные окрашенными линиями. Установите кронштейны крепления.
б) Установите стойки на стабилизатор и затяните болты крепления.
Момент затяжки — 18 Н·м
в) Подсоедините стойки стабилизатора к раме и временно затяните гайки крепления.
г) С помощью кронштейнов подсоедините стабилизатор к переднему мосту и временно закрепите гайками крепления.
2. Опустите автомобиль и покачайте его вверх и вниз для стабилизации подвески.
3. Затяните болты крепления стабилизатора к переднему мосту.
Момент затяжки — 18 Н·м
3. Затяните гайки крепления стойки стабилизатора к раме.
Момент затяжки — 113 Н·м
