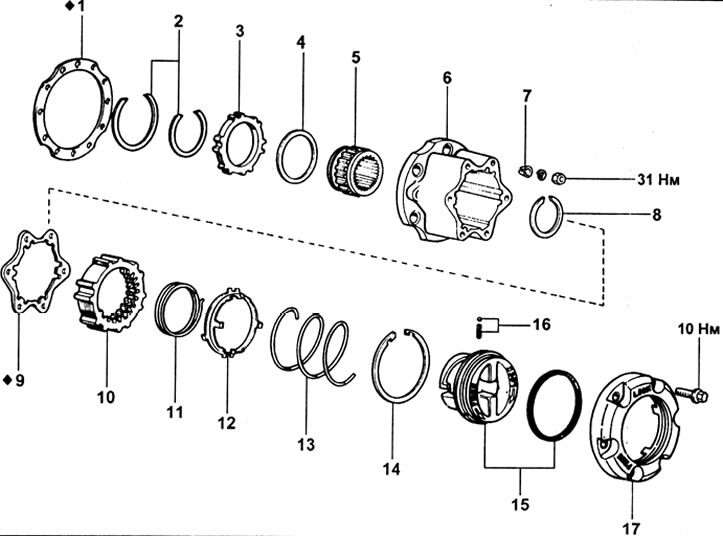

Муфта свободного хода с ручной блокировкой. 1 - прокладка, 2 - стопорные кольца, 3 - колесо муфты свободного хода, 4 - проставка, 5 - внутренняя ступица, 6 - корпус муфты свободного хода, 7 - конусная шайба, 8 - стопорное кольцо, 9 - прокладка, 10 - муфта, 11 - пружина, 12 - водило, 13 - пружина сжатия, 14 - стопорное кольцо, 15 - блокиратор и уплотнение, 16 - шарик и пружина, 17 - крышка муфты свободного хода.
Снятие
1. Снятие крышки муфты свободного хода.

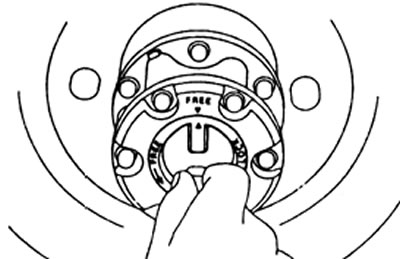

а) Установите блокиратор в положение "FREE" (разблокировано).
б) Отверните 6 болтов крепления крышки муфты свободного хода и снимите крышку.
2. Извлеките стопорное кольцо из корпуса муфты свободного хода.
3. Снятие корпуса муфты свободного хода.
а) Отверните гайки крепления и снимите их вместе с шайбами.

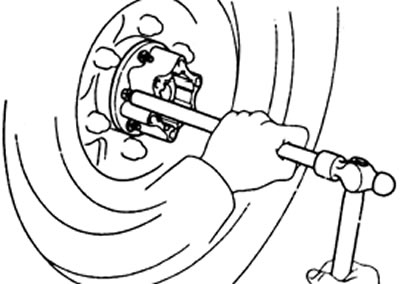

б) С помощью латунного стержня и молотка удалите конусные шайбы с болтов крепления корпуса муфты.

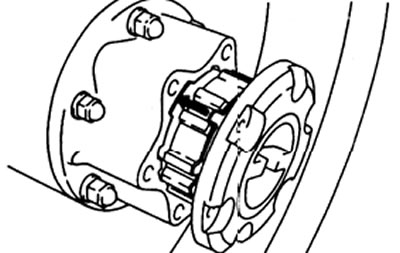

в) Снимите корпус муфты свободного хода.
Установка
1. Установка корпуса муфты свободного хода.
а) Установите новую прокладку на ступицу передней оси.
б) Установите корпус муфты с шестью конусными шайбами, обычными шайбами и гайками. Затяните гайки крепления.
Момент затяжки — 31 Н·м.
2. Установка стопорного кольца.
а) Заверните болт в полуось и вытяните ее.

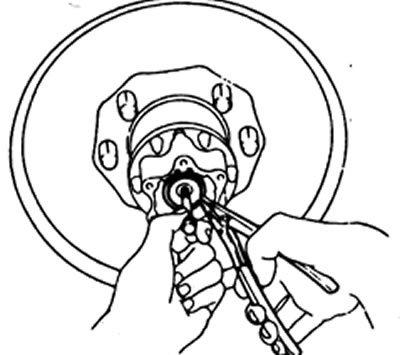

б) С помощью плоскогубцев установите на место стопорное кольцо, затем удалите болт.
3. Нанесите консистентную смазку на шлицы внутренней ступицы.

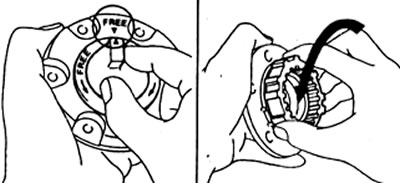

4. Установка крышки муфты свободного хода.
а) Установите блокиратор в положение "FREE" (разблокировано).
б) Установите новую прокладку в крышку.
в) Установите крышку на корпус. При установке лапки водила должны быть совмещены с выемкой в корпусе.
г) Установите и затяните шесть болтов крепления крышки.
Момент затяжки — 10 Н·м.
