Снятие и установка
1. Выполните предварительные операции.
а) Поверните замок зажигания в положение "ON" (Включено).
б) Включите полный привод (4WD).
в) Поверните выключатель блокировки в положение "RR" (блокировка заднего дифференциала).
Примечание: вращая колеса, проверьте наличие блокировки заднего дифференциала.

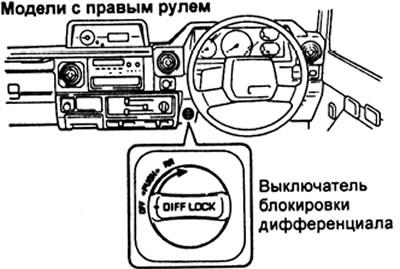

г) Отсоедините провод от отрицательной клеммы аккумулятора.
2. Снятие привода механизма блокировки.

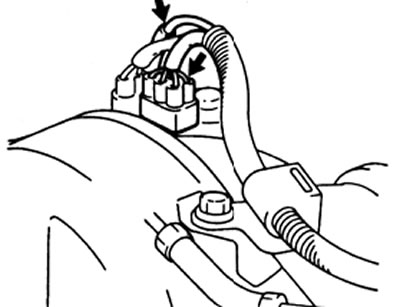

а) Отсоедините разъем и трубку от привода механизма блокировки заднего дифференциала.

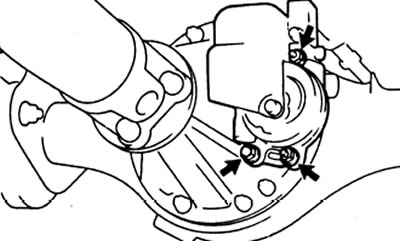

б) Отверните две гайки и болт, снимите привод механизма блокировки.
в) Снимите уплотнительное кольцо с корпуса привода механизма блокировки дифференциала.
5. Установка привода механизма блокировки.

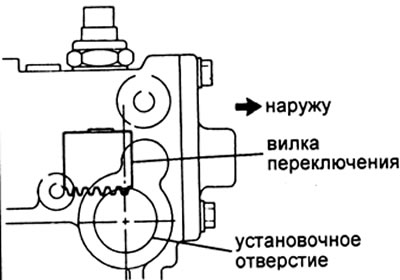

а) Проверьте, что крайний зубец рейки вилки включения блокировки расположен над центром установочного отверстия привода механизма блокировки.

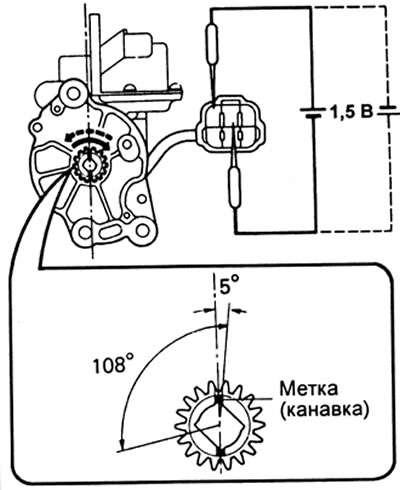

б) Если метки шестерни и рейки не совпадают, то подайте питание 1,5 В на разъем привода механизма блокировки, чтобы метки были расположены, как показано на рисунке.
Внимание:
- При неправильном совмещении меток установка привода будет затруднена.
- Не подавайте напряжение аккумулятора к клеммам разъема.
- Отключите питание перед тем, как метка займет указанное положение.

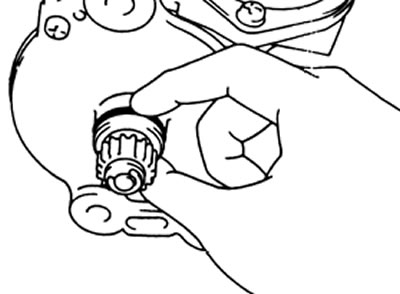

в) Установите новое уплотнительное кольцо на корпуса привода механизма блокировки дифференциала.
г) Нанесите тонкий слой трансмиссионного масла на уплотнительное кольцо.
д) Нанесите консистентную смазку на шестерни привода.
е) Установите привод механизма блокировки на редуктор, закрепите его двумя гайками и болтом так, чтобы крайний зубец рейки вилки включения блокировки был совмещен с меткой на шестерне привода.
Момент затяжки — 26 Н·м

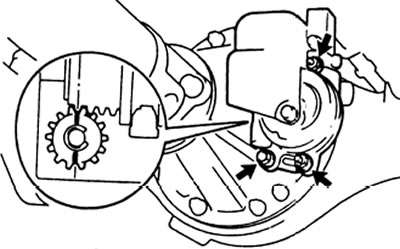

Внимание: не повредите уплотнительное кольцо при установке привода механизма блокировки.
Оригинал найдёте на этом ресурсе toyotaman.ru
ж) Подсоедините разъем и трубку.
Примечание:
- При подсоединении трубки сапуна со стороны пучка проводов к шлангу механизма блокировки, глубина введения трубки в шланг должна составлять 15 мм.
- Следует исключить возможность проникновения воды к разъемам или шлангу.
4. Отключение блокировки заднего дифференциала.
Когда замок зажигания находится в положении "ON" (Включено), поверните выключатель блокировки в положение "OFF" (Выключено) для отключения блокировки заднего дифференциала.
