Дифференциал повышенного трения (самоблокирующийся)

  • Главная
  • Land Cruiser
  • Крузер 70 (1985-1996, дизель)
  • Шасси, ходовая часть
  • Подвеска автомобиля
0

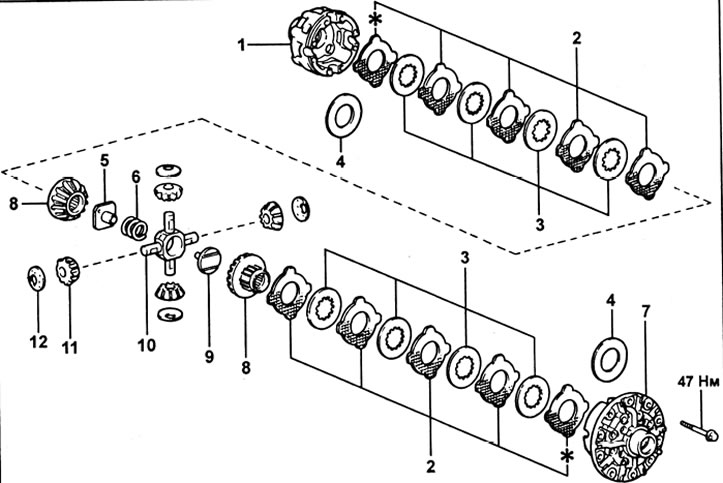

Самоблокирующийся дифференциал повышенного трения. 1 - правая часть чашки, 2 - упорные шайбы, 3 - диски фрикционной муфты, 4 - регулировочная прокладка, 5 - правый держатель пружины, 6 - пружина, 7 - левая часть чашки, 8 - полуосевая шестерня, 9 - левый держатель пружины, 10 - крестовина, 11 - сателлит, 12 - упорная шайба.


Примечание: упорные шайбы отмеченные используются только заводом-изготовителем и не входят в комплект поставки запасных частей. При проведении регулировок используйте подходящие регулировочные прокладки и упорные шайбы.


Примечание: упорные шайбы, отмеченные "звездочкой", имеют большую толщину, чем другие шайбы. Эти шайбы применяются только заводом-изготовителем для регулировки бокового зазора и не входят в комплект поставляемых запчастей. При ремонте заменяйте упорные шайбы на наборы из более тонких шайб и производите регулировку бокового зазора с помощью регулировочных прокладок.


Разборка

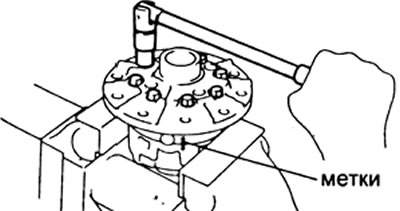

1. Разборка чашки дифференциала.

а) Нанесите метки на левую и правую части чашки дифференциала.

б) Последовательно отверните и извлеките 8 болтов крепления.



в) С помощью пластикового молотка отделите левую часть чашки дифференциала от правой части.


2. Снимите следующие детали с левой части чашки дифференциала, полуосе-вую шестерню, комплект упорных шайб и дисков фрикционной муфты.

Примечание: храните снятые детали отдельно, чтобы не перепутать при сборке.

2. Снимите следующие детали с правой части чашки дифференциала: левый держатель пружины, пружину, крестовину с сателлитами, правый держатель пружины, полуосевую шестерню, комплект упорных шайб и дисков фрикционной муфты.

Проверка



1. Замените детали, которые повреждены или изношены.

Примечание: в случае замены полу-осевой шестерни также замените упорную шайбу, контактирующую с этой шестерней.

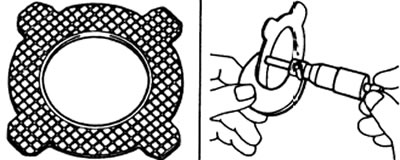

2. Проверка упорных шайб.

а) Проверьте, что контактные поверхности упорной шайбы ровные и недеформированные.

Допустимая толщина — 1,74 мм

б) В случае необходимости замените упорные шайбы.

Примечание: при замене упорной шайбы также замените диск фрикционной муфты, контактирующей с этой шайбой.




3. Проверка дисков фрикционной муфты. Произведите проверку диска на отсутствие износа. В случае необходимости замените диск.

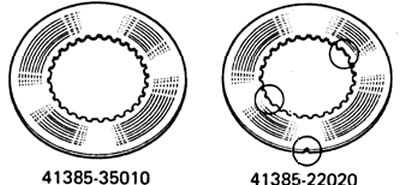

Внимание: в данной фрикционной муфте применяется два типа дисков, которые отличаются по зубчатой выемке на внешней кромке или двойном пропуске зубцов на внутренней кромке (правая часть рисунка) и по отсутствию данных признаков (левая часть рисунка). Будьте осторожны, никогда не смешивайте диски этих типов в дифференциале при проведении замен.

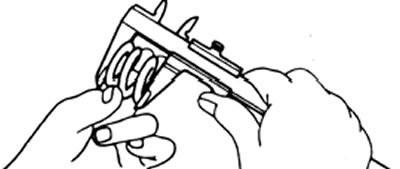

4. Проверьте длину пружины в свободном состоянии.

Допустимая длина пружины — 31,3 мм



5. Подборка регулировочных прокладок,

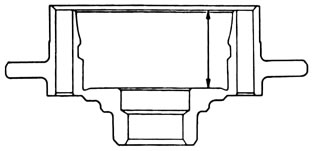

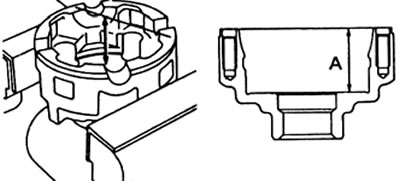

а) Измерьте расстояние "А" в правой части чашки дифференциала, как показано на рисунке.



б) Установите на полуосевую шестерню комплект упорных шайб и дисков фрикционной муфты.


Примечание: не устанавливайте регулировочные прокладки.

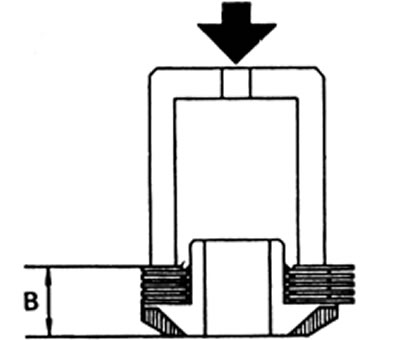

в) С помощью специнструмента приложите усилие в 10 кг на комплект упорных шайб и дисков фрикционной муфты и измерьте расстояние "В".



г) Определите полную толщину регулировочных прокладок по формуле:

"С" = "А" - "В"- 16,15 мм

Примечание:
  • Подбирайте регулировочные прокладки близкой толщины.
  • Упорные шайбы (маркировка по толщине А-М или 1-8) используются только заводом-изготовителем.


Они не входят в комплект поставки запасных частей и не имеют - Устанавливайте регулировочные прокладки между внешней упорной шайбой (отмечена "*") и чашкой.

Толщина регулировочных прокладок — 0,15-0,35 мм (шаг 0,05 мм)

д) Аналогично подберите регулировочные прокладки для левой части чашки дифференциала.



Сборка



Примечание:
  • С помощью ветоши очистите детали от загрязнений.
  • Нанесите специальное масло на контактные поверхности дисков муфты и упорные шайбы.
  • При сборке упорные шайбы (маркировка А-М или 1-8) не используются. Для регулировки бокового зазора используйте новую упорную шайбу или регулировочную прокладку.


1. Установите следующие части в левую и правую части чашки дифференциала: регулировочные прокладки (0-3 шт.), диски фрикционной муфты (4 шт.), упорные шайбы полуосевой шестерни (5 шт.), полуосевую шестерню.


Примечание: при установке ориентируйте упорные шайбы, как показано на сборочном рисунке.


2. Установите 4 сателлита и упорные шайбы на крестовину.

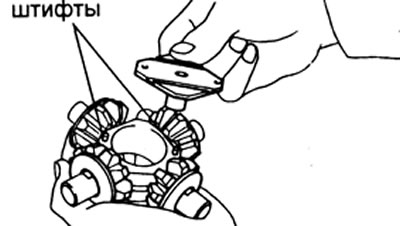

3. Совместите отверстия в правом держателе пружины со штифтами крестовины и установите держатель.

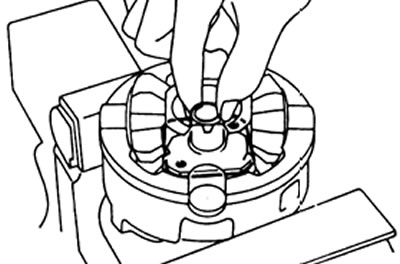

4. Установите сателлит и крестовину в правую часть чашки дифференциала. Примечание: установите с натягом крестовину в правую часть чашки, не перемещая держатель пружины.

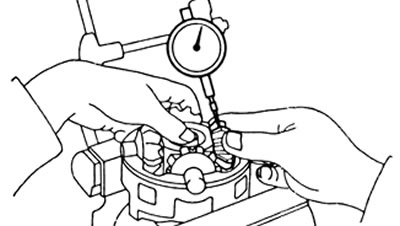

5. Проверка бокового зазора в зацеплении полуосевой шестерни.

а) Удерживая полуосевую шестерню и крестовину, измерьте боковой зазор в зацеплении полуосевой шестерни.

Боковой зазор — 0,05 - 0,20 мм

Примечание:
  • Измерение производится на всех четырех сателлитах.
  • Измерение ведется в левой и правой частях чашки дифференциала.




б) Если значение бокового зазора окажется выше или ниже нормы установите регулировочную прокладку другой толщины.

6. Сборка чашки дифференциала.

а) Повторно установите крестовину и левый держатель пружины в правую часть чашки дифференциала.

Примечание: установите с натягом крестовину в левую часть чашки, не перемещая держатель пружины.

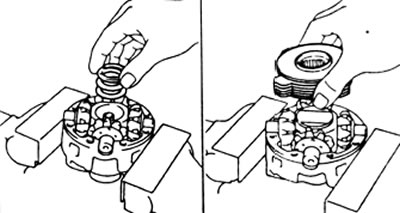

б) Установите пружину и левый держатель пружины.

в) Установите полуосевую шестерню, упорные шайбы и диски фрикционной муфты.



г) Совместите метки, и соберите левую и правую части чашки дифференциала.

Внимание: будьте осторожны, не уроните полуосевые шестерни, проверяйте совмещение сателлита и полуосевой шестерни.


д) Затяните последовательно 8 болтов установленным моментом.

Момент затяжки — 47 Н·м
