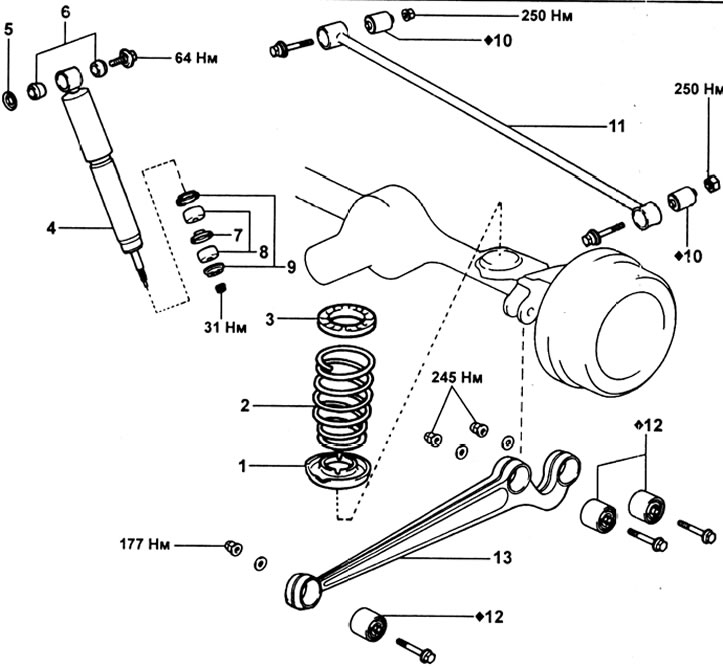

Задняя подвеска. 1 - нижний изолятор пружины, 2 - пружина, 3 - верхний изолятор пружины, 4 - амортизатор, 5 - шайба, 6 - подушки, 7 - ограничитель, 8 - подушка, 9 - шайбы, 10 - втулка, 11 - тяга Панара, 12 - втулка, 13 - продольная штанга.
Пружина и амортизатор
Снятие

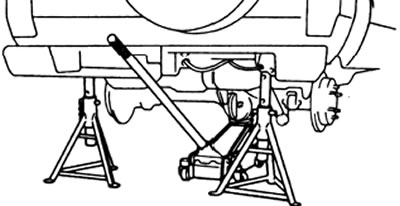

1. Вывесите автомобиль, установите под раму опорные стойки и подведите домкрат под картер заднего моста.
2. Снимите задние колеса.
3. Снятие амортизатора.
а) Поднимите задний мост домкратом.

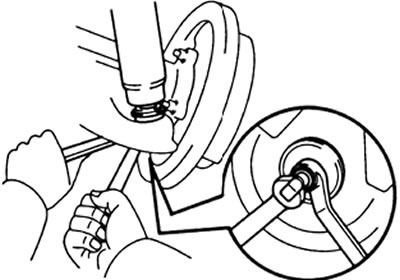

б) Отверните нижнюю гайку крепления амортизатора, снимите шайбу, ограничитель и подушку.
в) Отсоедините амортизатор от заднего моста, снимите шайбу и подушку с амортизатора.

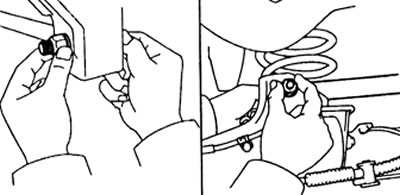

г) Отверните верхний болт крепления амортизатора. Снимите амортизатор, затем извлеките шайбу и подушки.

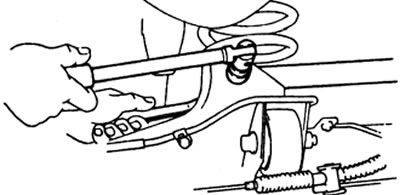

4. Отверните болт и гайку крепления тяги Панара. Отсоедините тягу от заднего моста и извлеките втулку.

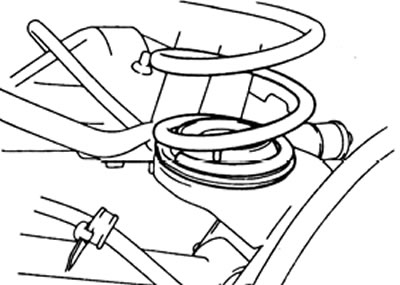

5. С помощью специнструмента сожмите пружину, затем снимите пружину вместе с изоляторами.
Проверка работы амортизатора
1. При нажатии на амортизатор, проверьте равномерности хода отдачи и отсутствие ненормального сопротивления или шума.
2. Сожмите амортизатор на величину его полного хода, затем освободите его и проверьте скорость хода отдачи.
Установка
1. Установка пружины.
а) Установите изоляторы пружины.
б) С помощью специнструмента сожмите пружину и установите ее на место.
в) Поднимите задний мост на домкрате.
г) Проверьте положение нижнего изолятора. Если изолятор установлен неправильно, то снимите пружину и произведите установку снова.
2. Подсоедините тягу Панара к заднему мосту и временно затяните гайку и болт крепления.
3. Установка амортизатора.
а) Установите подушки и шайбу, подсоедините амортизатор к раме и затяните болт крепления.
Момент затяжки — 64 Н·м
б) Установите подушку и шайбу на амортизатор.
в) Подсоедините амортизатор к заднему мосту, установите шайбу, ограничитель и подушку. Затяните гайку крепления.
Момент затяжки —-31 Н·м
4. Опустите автомобиль и покачайте его вверх и вниз для стабилизации подвески.
5. Вывесите задний мост автомобиля с помощью домкрата и установите под мост опорные стойки.
6. Затяните гайку крепления тяги Панара.
Момент затяжки — 250 Н·м
Продольная штанга
Снятие
1. Вывесите автомобиль, установите под раму опорные стойки и подведите домкрат под картер заднего моста.
2. Снятие продольной штанги.

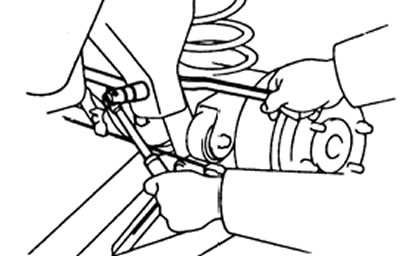

а) Отверните гайку крепления продольной штанги к раме автомобиля.

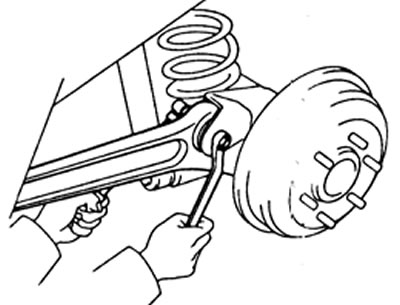

б) Отверните две гайки крепления продольной штанги к заднему мосту.
в) Опустите и снимите продольную штангу.

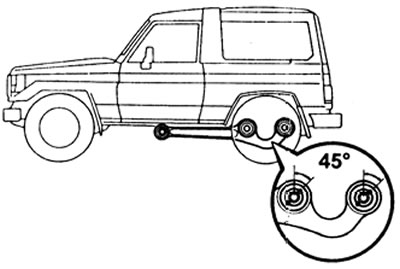

Примечание: при замене втулок в продольной штанге устанавливайте новые втулки, как показано на рисунке.
Установка
1. Подсоедините продольную штангу к раме автомобиля, временно затяните гайку крепления.
2. Подсоедините продольную штангу к заднему мосту, временно затяните гайки крепления.
3. Опустите автомобиль и покачайте его вверх и вниз для стабилизации подвески.
4. Затяните гайку крепления продольной штанги к раме автомобиля.
Момент затяжки — 177 Н·м
5. Затяните две гайки крепления продольной штанги к заднему мосту.
Момент затяжки — 245 Н·м
Тяга Панара
Снятие
1. Вывесите автомобиль, установите под раму опорные стойки и подведите домкрат под картер заднего моста.
2. Снятие тяги Панара.

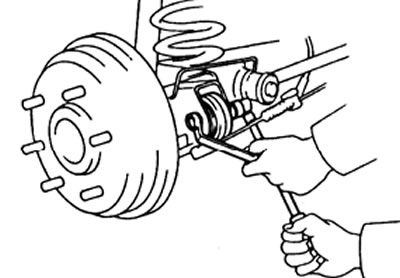

а) Отверните гайку крепления и отсоедините тягу Панара от заднего моста.
б) Отверните гайку крепления тяги Панара к раме и снимите тягу.
Примечание: при замене втулки в тяге Панара:
- Не наносите смазку на втулку перед запрессовкой.
- При снятии и установке втулки убедитесь, что фаска отверстия в тяге направлена вверх.
Установка
1. Вывесите автомобиль, установите под раму опорные стойки и подведите домкрат под картер заднего моста.
2. Подсоедините тягу Панара к раме автомобиля и временно затяните гайку крепления.
3. Подсоедините тягу Панара к заднему мосту и временно затянете гайку крепления.
4. Опустите автомобиль и покачайте его вверх и вниз для стабилизации подвески.
5. Вывесите задний мост автомобиля с помощью домкрата.
6. Затяните гайки крепления тяги Панара.
Момент затяжки — 250 Н·м
Внимание: перед затяжкой гаек крепления, опустите автомобиль для обеспечения нагрузки на задний мост.
