- снимите коробку передач;
- снимите маховик/пластину привода;

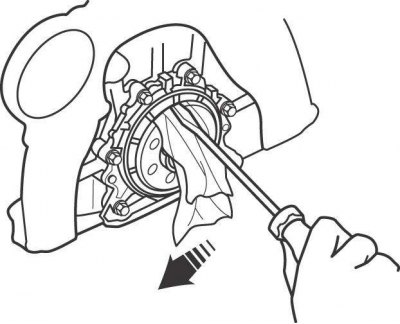

Рис. 3.46. Снятие заднего уплотнительного кольца, без предварительного снятия масляного поддона и задней крышки блока цилиндров
- замену уплотнительного кольца можно провести, не снимая масляный поддон и заднюю крышку блока цилиндров (рис. 3.46). Однако не рекомендуется использовать этот метод, так как рабочая кромка уплотнительного кольца очень жесткая и возможно ее повреждение в процессе установки. Лезвием отвертки извлеките старое уплотнительное кольцо из гнезда. Очистите гнездо уплотнительного кольца и шейку коленчатого вала. Смажьте моторным маслом рабочую кромку нового уплотнительного кольца и шейку коленчатого вала и, вдавливая, установите уплотнительное кольцо. Эту работу необходимо выполнять очень тщательно, так как легко повредить рабочую кромку уплотнительного кольца.
Второй — основной — способ замены уплотнительного кольца требует снятия масляного поддона и задней крышки блока цилиндров. Для замены кольца по второму методу сделайте следующее:
- снимите масляный поддон. Выверните болты и снимите заднюю крышку блока цилиндров. Твердым пластиковым или деревянным скребком очистите от остатков старой прокладки привалочные поверхности задней крышки и блока цилиндров;

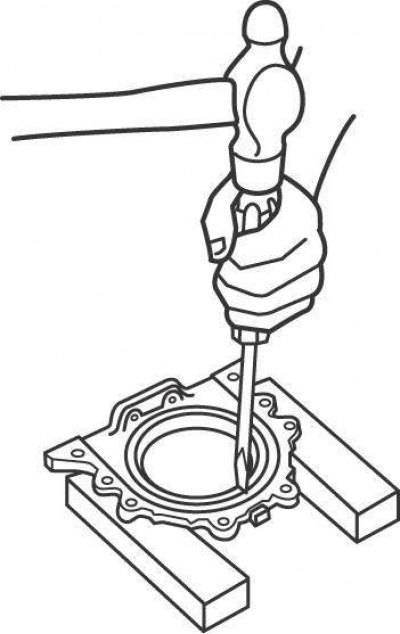

Рис. 3.47. Использование молотка и отвертки для выбивания уплотнительного кольца с задней крышки блока цилиндров
- установите заднюю крышку на два деревянных бруска, молотком и отверткой выбейте уплотнительное кольцо (рис. 3.47);
- установите в заднюю крышку новое уплотнительное кольцо, для чего используйте плоский деревянный брусок или трубчатую оправку, с наружным диаметром немного меньшим наружного диаметра кольца;
- смажьте моторным маслом рабочую кромку нового уплотнительного кольца и шейку коленчатого вала. Установите новую прокладку на блок цилиндров;
- медленно и осторожно установите заднюю крышку с уплотнительным кольцом на коленчатый вал, до прилегания ее к блоку цилиндров. Закрепите крышку болтами, затянув их моментом 13 Н·м. Убедитесь, что нижняя плоскость крышки не выступает за привалочную поверхность блока цилиндров, на которую устанавливается масляный поддон.
Дальнейшую установку проводите в последовательности, обратной снятию.
