Распределительные валы и толкатели клапанов

Снятие

Примечание. При снятии и установке распределительных валов необходимо использовать 2 дополнительных технологических болта М6х1 длиной 16–20 мм

Снятие производите в следующем порядке:

• снимите крышку головки блока цилиндров;
• снимите распределитель зажигания;
• снимите зубчатый ремень, шкив распределительного вала и задний кожух зубчатого ремня;

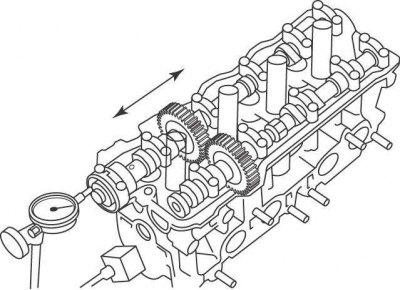

• проверьте осевой зазор распределительного вала. Установите на блоке цилиндров двигателя кронштейн с индикатором часового типа таким образом, чтобы измерительный наконечник индикатора упирался в торец распределительного вала (рис. 3.25);
• переместите распределительный вал вдоль оси в одну сторону до упора и установите индикатор на 0. Переместите распределительный вал вдоль оси в другую сторону до упора и зафиксируйте значение на индикаторе. Если величина зазора превышает допустимую величину, необходимо заменить распределительный вал и/ или головку блока цилиндров;

Распределительный вал выпускных клапанов

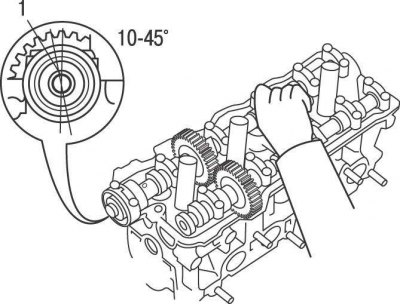

• поверните распределительный вал впускных клапанов так, чтобы установочный штифт 1 (рис. 3.26) располагался слева под углом 10–45° от вертикальной оси. В этом случае распределительный вал выпускных клапанов повернется в положение, при котором давление клапанных пружин на все кулачки распределительного вала будет равномерным;

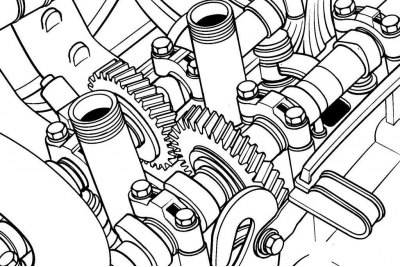

• дополнительным технологическим болтом М6х1 прикрепите вспомогательную шестерню распределительного вала выпускных клапанов к основной шестерне (рис. 3.27);
• выверните 2 болта и снимите заднюю крышку подшипника распределительного вала;
• по очереди, поворачивая на 1/4 оборота, ослабьте, затем выверните полностью болты крепления крышек 1, 2 и 4 крепления подшипников распределительного вала. Снимите 1, 2 и 4 крышки подшипников распределительного вала;
• по очереди, поворачивая на 1/4 оборота, ослабьте, затем выверните полностью болты крепления крышки 3 подшипника распределительного вала. Снимите крышку 3 подшипника распределительного вала;
• снимите распределительный вал;
• для снятия шестерни с распределительного вала выпускных клапанов закрепите распределительный вал за шестигранник в тисках с мягкими губками;
• установите второй дополнительный болт М6х1 в технологическое отверстие вспомогательной шестерни распределительного вала. Отверткой, вставленной между распределительным валом и вторым вспомогательным болтом, поверните вспомогательную шестерню по часовой стрелке и выверните первый вспомогательный болт;
• снимите пружинное стопорное кольцо крепления вспомогательной шестерни;
• снимите пружинную шайбу, вспомогательную шестерню и пружинное кольцо шестерни распределительного вала.

Внимание! При ослаблении и выворачивании болтов крепления крышек подшипников распределительного вала убедитесь, что распределительный вал равномерно, без перекоса отделяется от головки блока цилиндров. В противном случае установите на место крышки подшипников и поверните распределительный вал впускных клапанов так, чтобы установочный штифт располагался слева под углом 10–45° от вертикальной оси (см. рис. 3.26).

Распределительный вал впускных клапанов

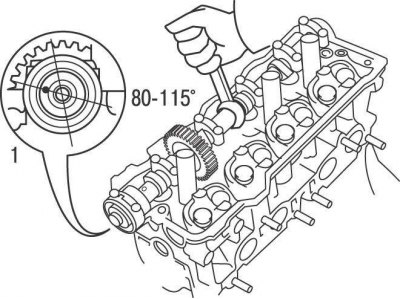

• поверните распределительный вал впускных клапанов так, чтобы установочный штифт 1 (рис. 3.28) располагался слева под углом 80–115° от вертикальной оси;
• выверните болты и снимите переднюю крышку подшипников распределительного вала впускных клапанов и уплотнительное кольцо;
• по очереди, поворачивая на 1/4 оборота, ослабьте, затем выверните полностью болты крепления крышек 1, 3 и 4 крепления подшипников распределительного вала. Снимите 1, 3 и 4 крышки подшипников распределительного вала;
• по очереди, поворачивая на 1/4 оборота, ослабьте, затем выверните полностью болты крепления крышки 2 подшипника распределительного вала. Снимите крышку 2 подшипника распределительного вала;
• снимите распределительный вал.

Проверка

Проверку производите в следующем порядке:

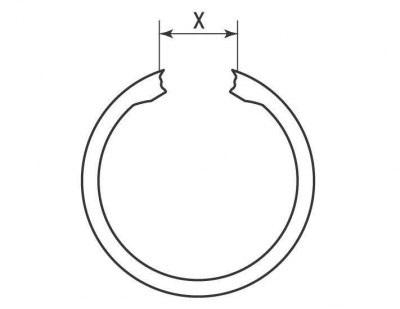

1) измерьте расстояние между концами пружины шестерни распределительного вала, которое должно составлять 22,5–22,9 мм (рис. 3.29). В противном случае замените пружину;

Внимание! Не снимайте крышку, используя рычаги. Если крышка не снимается, оставьте ее на месте.

2) протрите от масла и промаркируйте регулировочные шайбы и толкатели, намагниченным инструментом снимите их с головки блока цилиндров и расположите их таким образом, чтобы при установке они установились на свои места;

3) проверьте каждый толкатель на отсутствие износа и задиров;

4) измерьте наружный диаметр каждого толкателя и соответствующие гнезда толкателей. Для определения зазора вычтите диаметр толкателя от диаметра гнезда. Номинальное значение зазора толкателя 0,024–0,052 мм, предельно допустимое значение – 0,07 мм. Если зазор превышает предельно допустимое значение, замените толкатели;

5) визуально исследуйте кулачки и шейки подшипников распределительных валов на отсутствие выработки, следов коррозии, наволакивание металла и наличие цветов побежалости, свидетельствующих о местном перегреве;

6) микрометром измерьте высоту кулачком распределительного вала. Номинальное значение высоты кулачков распределительного вала впускных клапанов 42,01–42,11 мм, предельно допустимое значение – 41,9 мм. Номинальное значение высоты кулачков распределительного вала выпускных клапанов 40,06–40,16 мм, предельно допустимое значение – 39,95 мм. Если высота кулачков меньше предельно допустимого значения, замените распределительный вал.


7) микрометром измерьте диаметр каждой шейки подшипников распределительного вала. Шейки измеряйте в нескольких точках, как по диаметру, так и по длине, это позволит выявить овальность и конусность при их наличии. Номинальное значение диаметра шеек подшипников распределительного вала 26,959–26,975 мм. Если диаметр любой шейки меньше номинального значения, замените распределительный вал;

8) проверьте зазоры в подшипниках распределительного вала следующим образом;

9) метод проверки состоит в том, чтобы использовать изделие, известное как Plastigage. Это круглый калиброванный пластмассовый стержень, который сжимается между крышкой подшипника и шейкой распределительного вала. После снятия крышки подшипника деформированный пластиковый стержень измеряется специальным шаблоном, который имеется в комплекте Plastigage.

10) процедура для использования Plastigage следующая:

• очистите шейки распределительного вала, крышки подшипников и места установки распределительного вала в головке блока цилиндров;
• установите распределительные валы в головку блока цилиндров без смазки и толкателей;
• отрежьте несколько кусочков пластикового стержня Plastigage (они должны быть слегка короче, чем ширина подшипников) и установите их на каждую шейку распределительного вала;
• установите крышки подшипников, идентификационные стрелки которых должны быть направлены в сторону зубчатого ремня и затяните болты крепления требуемым моментом. Затягивание болтов проводите по очереди, последовательно поворачивая каждый болт на 1/4 оборота;

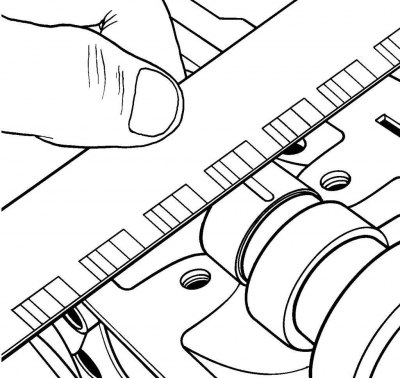

• выверните болты и снимите крышки подшипников распределительных валов. К деформированному пластиковому стержню приложите масштабную линейку, напечатанную на упаковке. Сравнивая ширину деформированного пластикового стержня с контрольной шириной на масштабной линейке, определите величину зазора (рис. 3.30). Если зазор больше предельно допустимого значения, замените распределительный вал и/ или головку блока цилиндров;
• в завершение тщательно очистите следы материала Plastigage с крышек подшипников и распределительных валов;

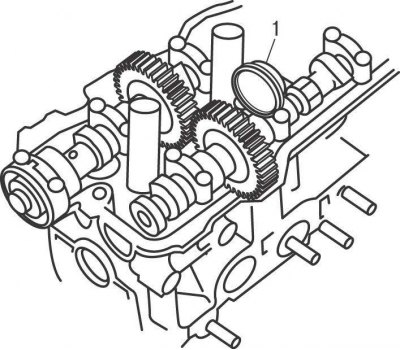

11) измерьте люфт в зубчатом зацеплении шестерен распределительных валов. Установите распределительные валы, не устанавливая толкатели и вспомогательную шестерню. Установите на головке блоке цилиндров кронштейн с индикатором часового типа 1 (рис. 3.31) таким образом, чтобы измерительный наконечник индикатора упирался в один их зубьев шестерни распределительного вала.

Внимание! В процессе измерения зазора методом Plastigage не вращайте распределительные валы.

Поверните шестерню распределительного вала в одну сторону до упора в зубья второй шестерни и установите индикатор на 0. Поверните шестерню в другую сторону в пределах люфта и зафиксируйте значение на индикаторе. Если величина люфта превышает допустимую величину, необходимо заменить распределительные валы.

Установка

Распределительный вал впускных клапанов

Установку производите в следующем порядке:

• смажьте моторным маслом толкатели и установите их на места, в которых они находились перед снятием. Убедитесь, что регулировочные шайбы установлены на толкатели;
• смажьте моторным маслом шейки и кулачки распределительного вала;
• установите распределительный вал впускных клапанов так, чтобы установочный штифт располагался слева под углом 80° от вертикальной оси (см. рис. 3.28);

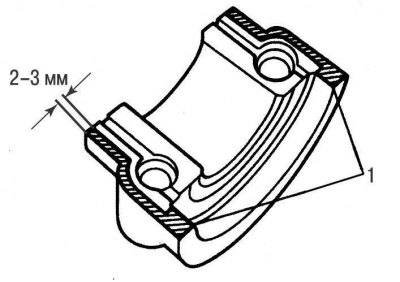

• нанесите тонкий слой герметика RTV 1 (рис. 3.32) шириной 2–3 мм на внешние края привалочной поверхности передней крышки подшипника распределительного вала и немедленно установите крышку;
• установите остальные крышки подшипников распределительного вала в соответствии с их нумерацией, при этом стрелки, нанесенные на крышках, должны быть направлены в сторону зубчатого ремня;

• в последовательности показанной на рисунке 3.33, поворачивая за один проход на 1/4 оборота, вверните болты крепления крышек и затяните их моментом 19 Н·м;
• смажьте моторным маслом наружную поверхность и рабочую кромку нового уплотнительного кольца распределительного вала. Трубчатой оправкой, с наружным диаметром немного меньшим наружного диаметра кольца, установите уплотнительное кольцо на место.

Распределительный вал выпускных клапанов

Установку производите в следующем порядке:

• повторно установите вспомогательную шестерню на распределительный вал выпускных клапанов. Установите пружину, вспомогательную шестерню, пружинную шайбу и закрепите их стопорным кольцом;
• установите первый дополнительный болт М6х1 в технологическое отверстие вспомогательной шестерни распределительного вала. Отверткой, вставленной между распределительным валом и первым вспомогательным болтом, поверните вспомогательную шестерню по часовой стрелке и вверните и затяните второй вспомогательный болт, чтобы прижать вспомогательную шестерню к шестерне распределительного вала. Снимите первый вспомогательный болт;
• смажьте моторным маслом толкатели и установите их на места, в которых они находились перед снятием. Убедитесь, что регулировочные шайбы установлены на толкатели;
• смажьте моторным маслом шейки и кулачки распределительного вала;
• установите распределительный вал впускных клапанов над головкой блока цилиндров так, чтобы установочный штифт располагался слева под углом 10° от вертикальной оси (см. рис. 3.26);
• совместите установочные метки на шестернях распределительных валов впускных и выпускных клапанов и установите распределительный вал выпускных клапанов в головку блока цилиндров. Для облегчения установки незначительно поворачивайте распределительный вал в одну или другую сторону;
• установите крышки подшипников распределительного вала в соответствии с их нумерацией, при этом стрелки, нанесенные на крышках, должны быть направлены в сторону зубчатого ремня;

• в последовательности показанной на рисунке 3.34, поворачивая за один проход на 1/4 оборота, вверните болты крепления крышек и затяните их моментом 19 Н·м;
• выверните дополнительный болт, сжимающий шестерни распределительного вала выпускных клапанов;
• установите полукруглые заглушки в головку блока цилиндров;
• установите задний кожух зубчатого ремня;
• совместите установочный штифт с выемкой и установите шкив зубчатого ремня на распределительный вал и закрепите болтом, затянув его моментом 54 Н·м. При затягивании болта крепления шкива вторым ключом, установленным на шестигранник, удерживайте распределительный вал от проворачивания;
• установите зубчатый ремень.

Дальнейшую установку проводите в последовательности, обратной снятию.
