Снятие
Внимание! Топливная система находится под постоянным давлением, поэтому перед отсоединением трубопроводов снимите давление в топливной системе.
Внимание! Система кондиционирования воздуха находится под высоким давлением, поэтому не вскрывайте контур охлаждения системы кондиционирования, пока хладагент не откачан.
Внимание! Система кондиционирования должна обслуживаться техническим персоналом, обученным безопасным приемам работы, с применением специального оборудования и с соблюдением правил безопасности при сборе и хранении автомобильного хладагента.
Примечание. Снятие коробки передач на полноприводных моделях — весьма трудоемкая работа. Изготовитель рекомендует снять силовой агрегат в сборе, после чего отсоединить коробку передач от двигателя.
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Снимите давление в топливной системе.
Снимите капот.
Снимите корпус воздушного фильтра.
Отсоедините трос акселератора и отведите в сторону вместе с кронштейном.
Снимите аккумуляторную батарею. На автомобилях с 2001 года выпуска снимите опору аккумуляторной батареи.
На автомобилях до 2001 года выпуска снимите абсорбер с активированным углем.
Отверните гайки крепления передних колес и приводных валов к ступицам.
Слейте моторное масло и охлаждающую жидкость.
На автомобилях с 2001 года выпуска снимите расширительный бачок.
Снимите ремни привода навесных агрегатов.
Промаркируйте и отсоедините от двигателя вакуумные шланги и шланги системы охлаждения, электрические разъемы, провода соединения с «массой» и топливные трубки.
Освободите зажимы и отсоедините от двигателя жгуты проводов. Также отсоедините провода от блока управления трансмиссией (PCM) в салоне автомобиля и вытяните провода из салона автомобиля в моторный отсек.
Выверните болты крепления насоса усилителя рулевого управления, отведите его в сторону и мягкой проволокой закрепите на кузове.
Снимите вентилятор радиатора, кожух вентилятора и радиатор. Эта операция не является обязательной, однако, это предотвратит их повреждение при снятии двигателя. Если радиатор остается установленным в автомобиле, отсоедините от него трубки масляного радиатора коробки передач.
На моделях с системой кондиционирования выверните болты крепления компрессора кондиционера. Переместите компрессор кондиционера вместе с присоединенными к нему проводами и трубками в сторону и мягкой проволокой закрепите его на кузове.
Снимите приемную выхлопную трубу.
Выверните гайку крепления троса селектора и отсоедините его от рычага выбора передач на передней стороне коробки передач.
Снимите зажим и снимите оболочку троса с кронштейна на коробке передач.
Отсоедините все электрические разъемы от коробки передач.
Снимите передние приводные валы и карданный вал.
Выверните два болта, крепящие рулевую передачу к передней поперечной балке, и болты крепления шарниров к нижним поперечным рычагам.
Зацепите цепь подъемного устройства за двигатель и натяните ее так, чтобы вес двигателя и коробки передач воспринимался подъемным устройством.
Проверьте, что ничего, кроме опор, не соединяет двигатель и коробку передач с автомобилем.
Выверните болты крепления левой и правой опор силового агрегата.
Выверните болты и снимите продольную и поперечную балки.
Медленно опустите двигатель с коробкой передач. Отсоедините от двигателя цепь подъемного механизма.
Снимите стартер.

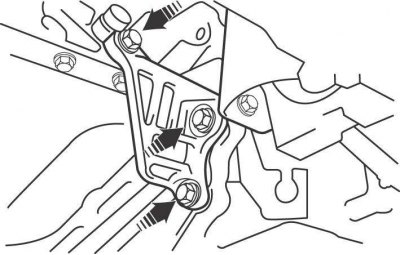

Рис. 9.29. Расположение болтов крепления пластины жесткости
На моделях до 2001 года выпуска выверните болты и снимите пластину жесткости (рис. 9.29).
На моделях с 2001 года выпуска снимите заглушку, закрывающую отверстие доступа к гидротрансформатору, затем краской отметьте положение гидротрансформатора и пластины привода.
Выверните болты крепления гидротрансформатора. Для доступа к каждому последующему болту проворачивайте коленчатый вал двигателя в направлении его рабочего вращения за центральный болт крепления шкива коленчатого вала.
Выверните болты крепления коробки передач к двигателю, при этом отмечайте расположение болтов, так как они имеют различную длину.
Отведите коробку передач от двигателя и проверьте, что гидротрансформатор отделен от пластины привода. Захватами закрепите гидротрансформатор, опустите и снимите коробку передач.
Установка
Установку производите в последовательности, обратной снятию, с учетом следующего.
Совместите метки на гидротрансформаторе и пластине привода нанесенные перед снятием.
Залейте трансмиссионную жидкость в коробку передач.
Отрегулируйте трос селектора и трос управления дроссельной заслонкой (на моделях до 2001 года).
