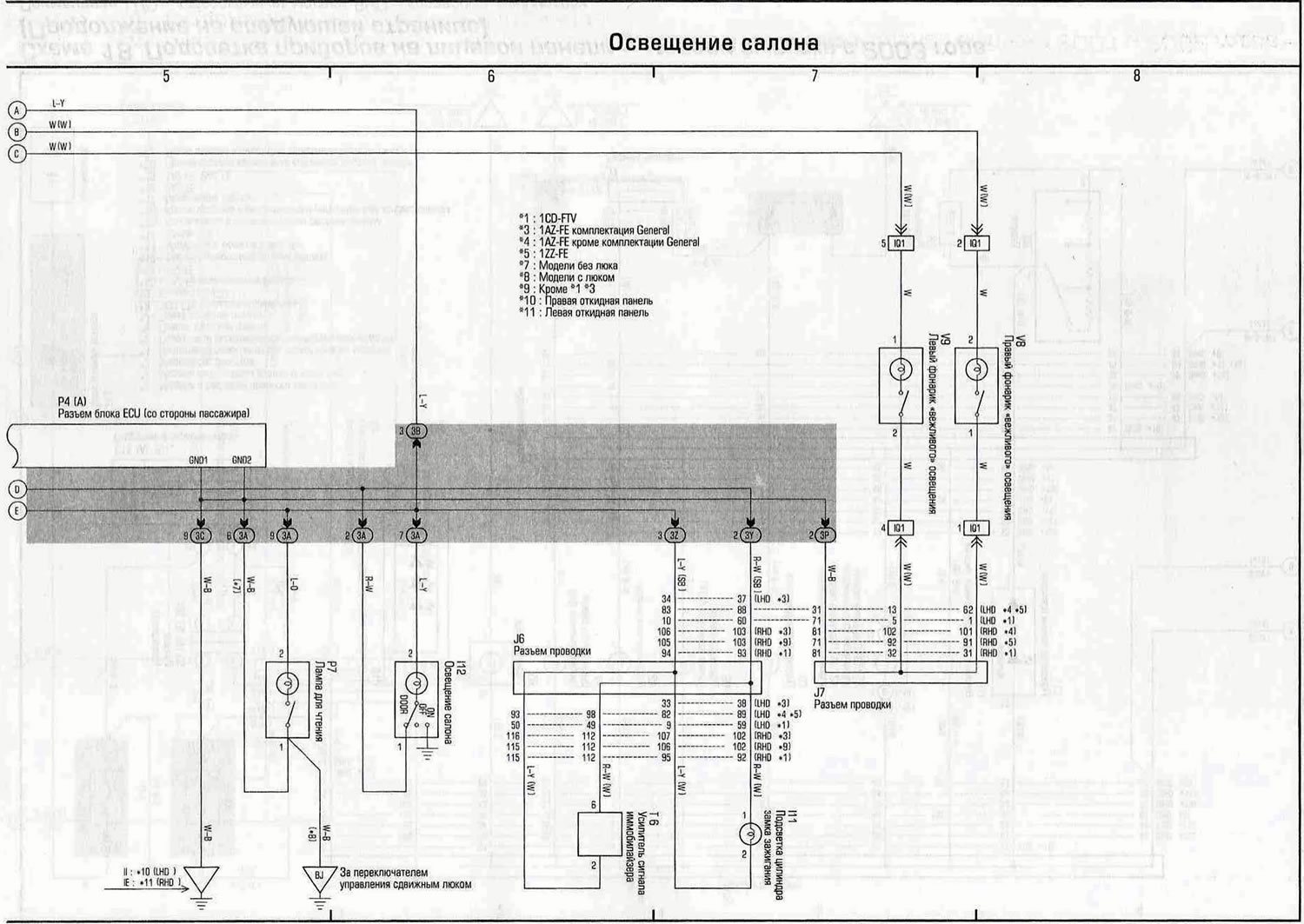

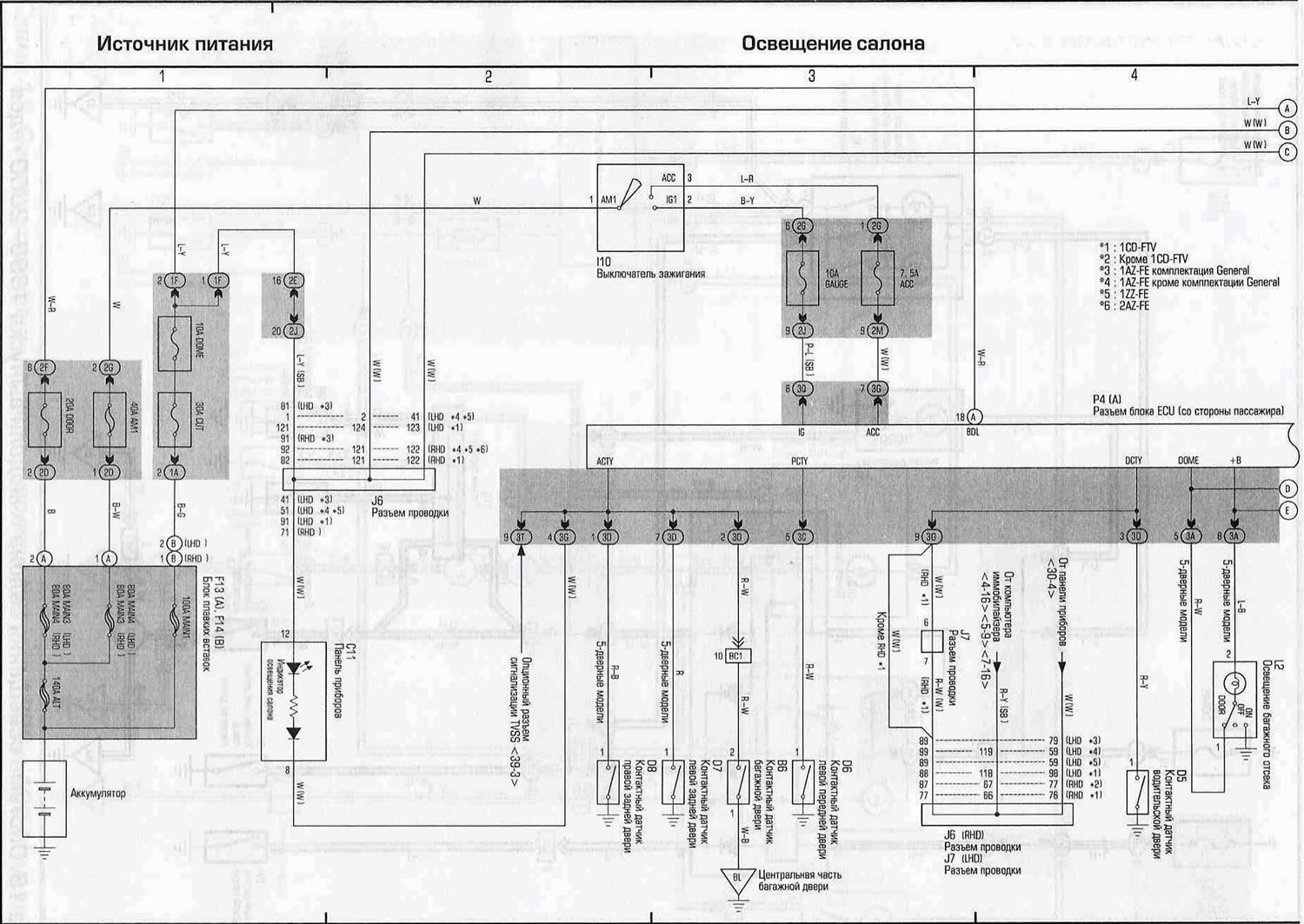

Схема 17. Система за вътрешно осветление — модели, произведени след 2003 г. (подобна за моделите 2001 и 2002 г.) [Toyota RAV4 XA20]

0

Диаграма 17. Система за вътрешно осветление - модели, произведени след 2003 г. (подобна за моделите 2001 и 2002 г.)

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Забележка: LHD означава модели с ляв волан, RHD означава модели с десен волан

Оригиналната статия е на портала toyotaman.ru

Тази статия е достъпна на езици: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски

Материалът на статията е проверен: Кондратьева Уляна
