Забележка: LHD означава модели с ляв волан, RHD означава модели с десен волан
Забележка: LHD означава модели с ляв волан, RHD означава модели с десен волан

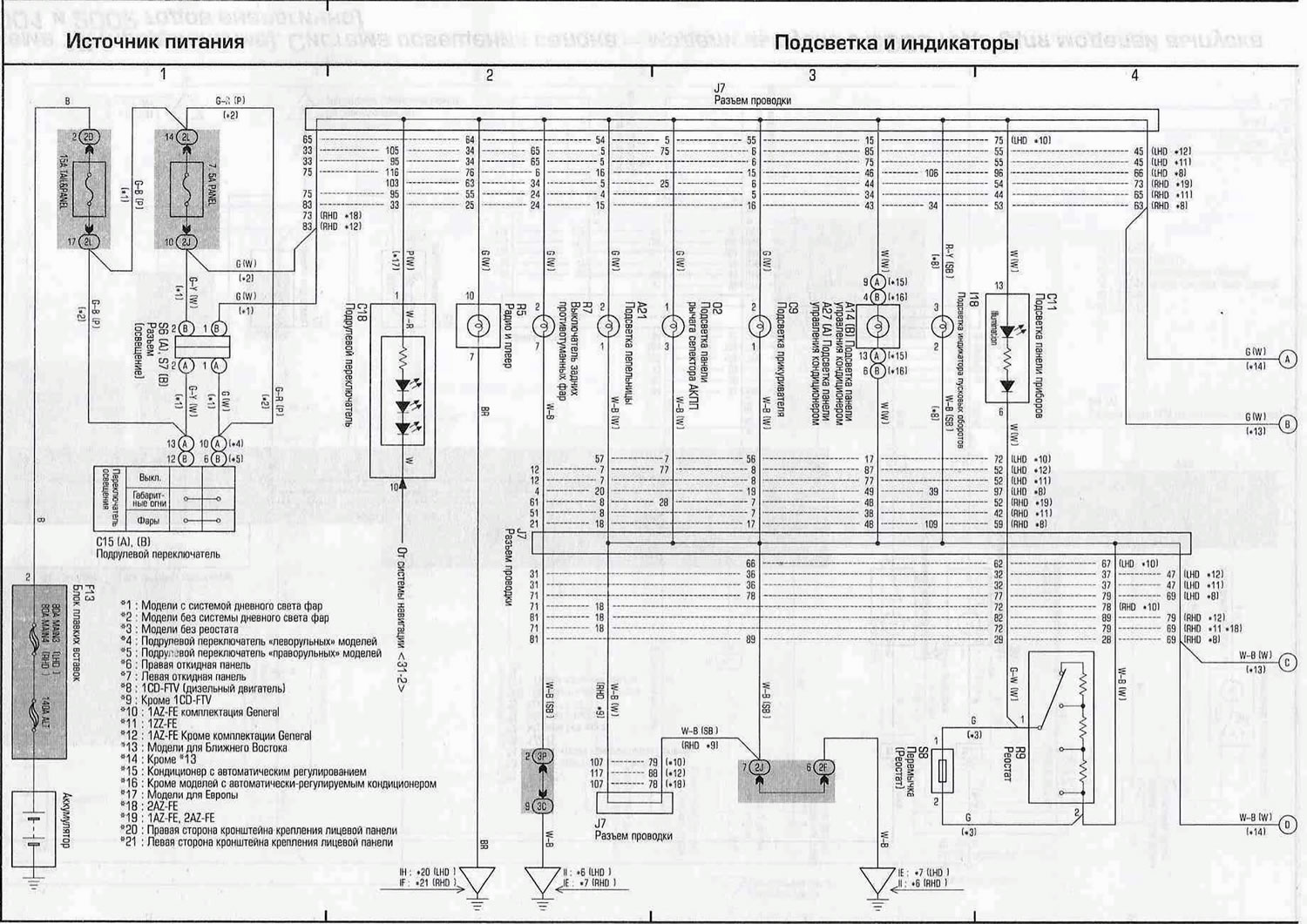

Схема 18. Осветление на арматурното табло на предния панел — модели, произведени след 2003 г [Toyota RAV4 XA20]

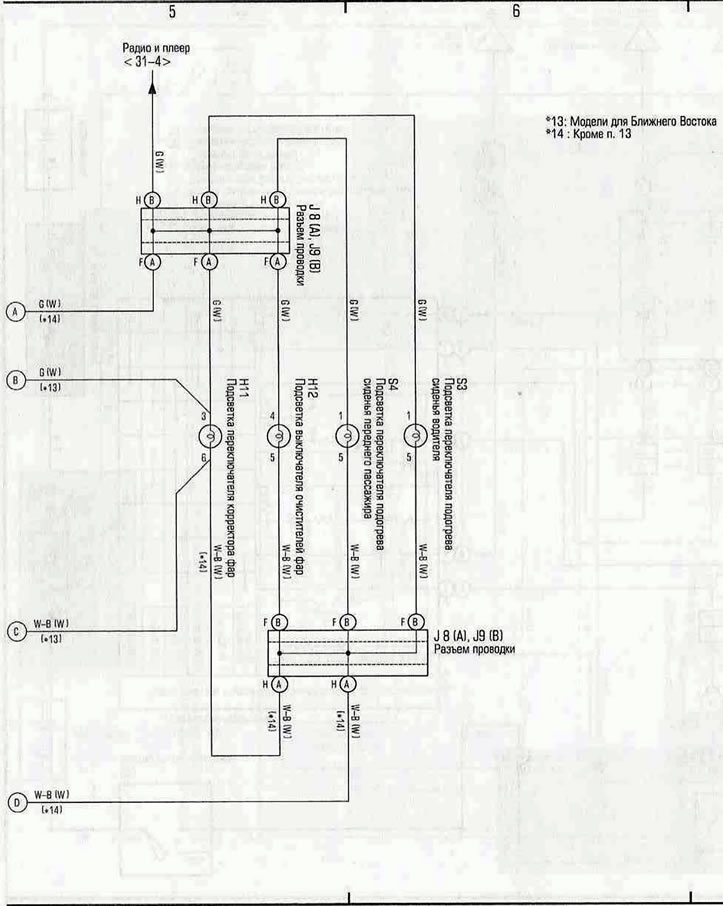

Диаграма 18. Осветление на арматурното табло на предния панел - модели, произведени след 2003 г
Забележка: LHD означава модели с ляв волан, RHD означава модели с десен волан
Забележка: LHD означава модели с ляв волан, RHD означава модели с десен волан
