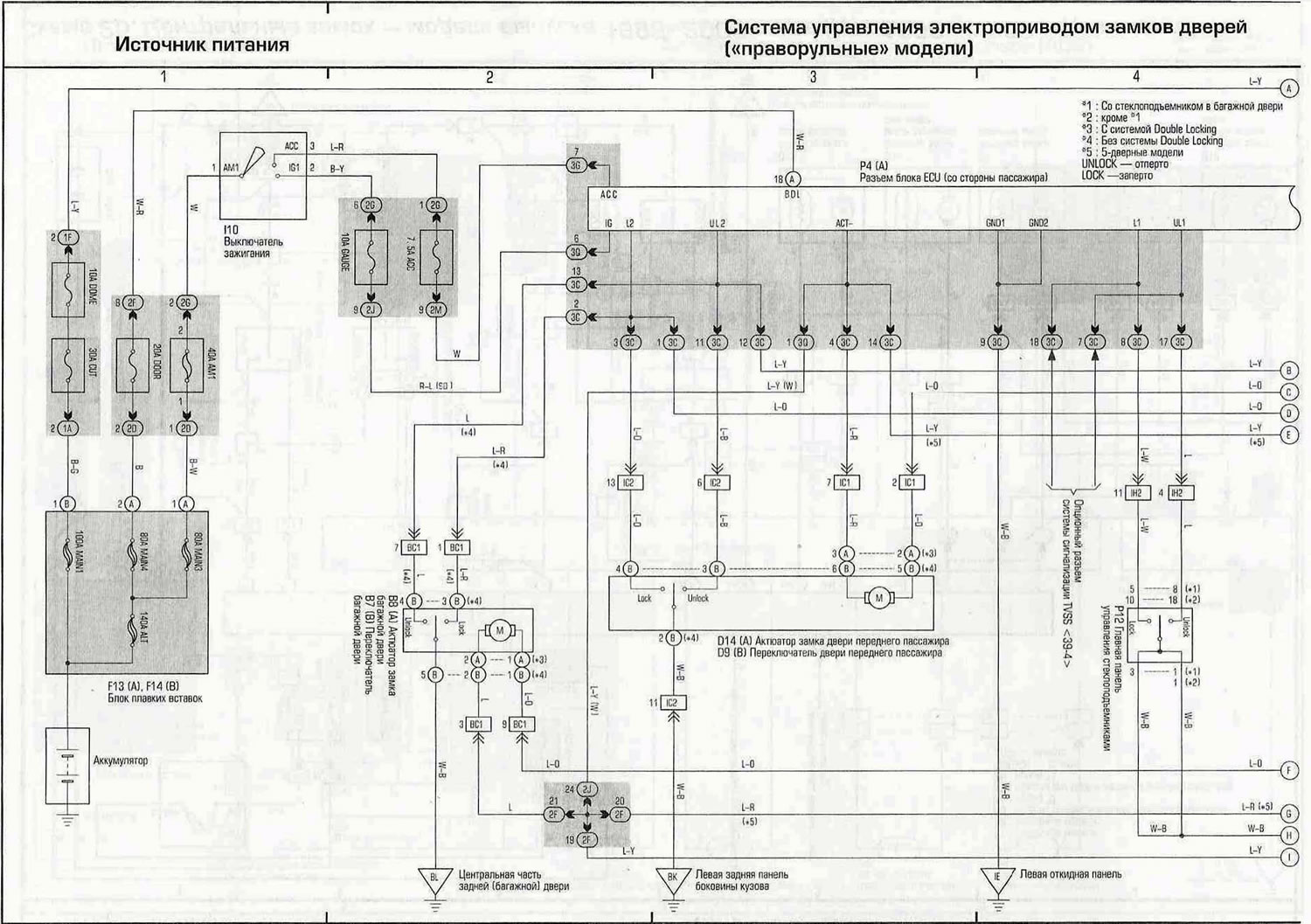

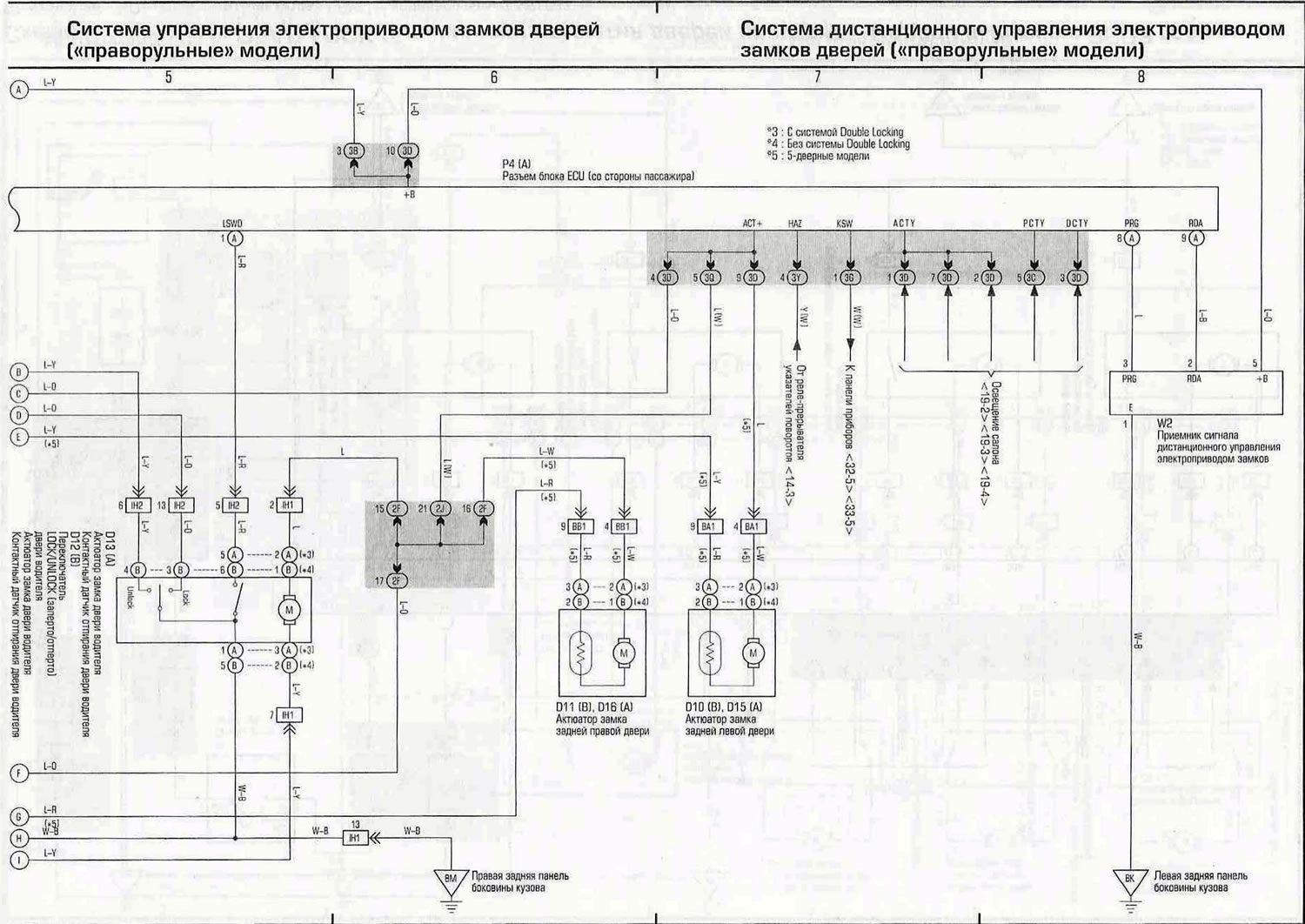

Схема 26. Централно заключване — модели, произведени след 2003 г. (подобно за модели, произведени през 2001 и 2002 г.) [Toyota RAV4 XA20]
Тази статия е достъпна на езици: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски
Материалът на статията е проверен: Кондратьева Уляна
