Схема 31. Електрически задвижвания за странични огледала за обратно виждане и вътрешно огледало за обратно виждане с антирефлексно покритие с автоматично регулиране — модели, произведени след 2003 г [Toyota RAV4 XA20]

0

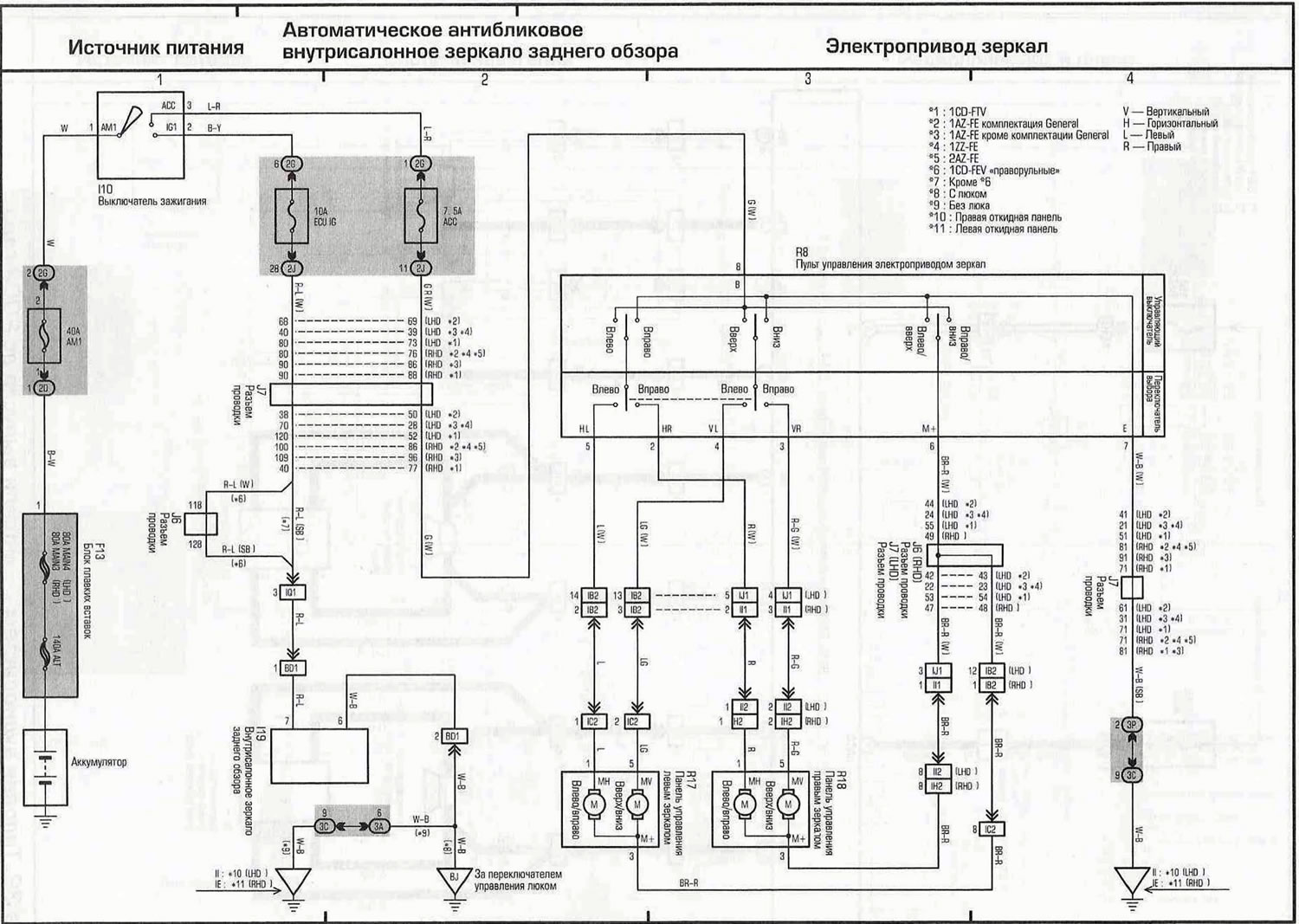

Диаграма 31. Електрически задвижвания за странични огледала за обратно виждане и вътрешно огледало за обратно виждане с антирефлексно покритие с автоматично регулиране - модели, произведени след 2003 г

Отворете по-голямо изображение в нов раздел »

Забележка: LHD означава модели с ляв волан, RHD означава модели с десен волан

Официалният източник е на портала: Toyotaman.ru

Тази статия е достъпна на езици: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски

Материалът на статията е проверен: Кондратьева Уляна
