Схема 5. Система за стартиране и зареждане (модели с дизелов двигател) — проблеми от 2003 г. насам
Забележка: LHD означава модели с ляв волан, RHD означава модели с десен волан

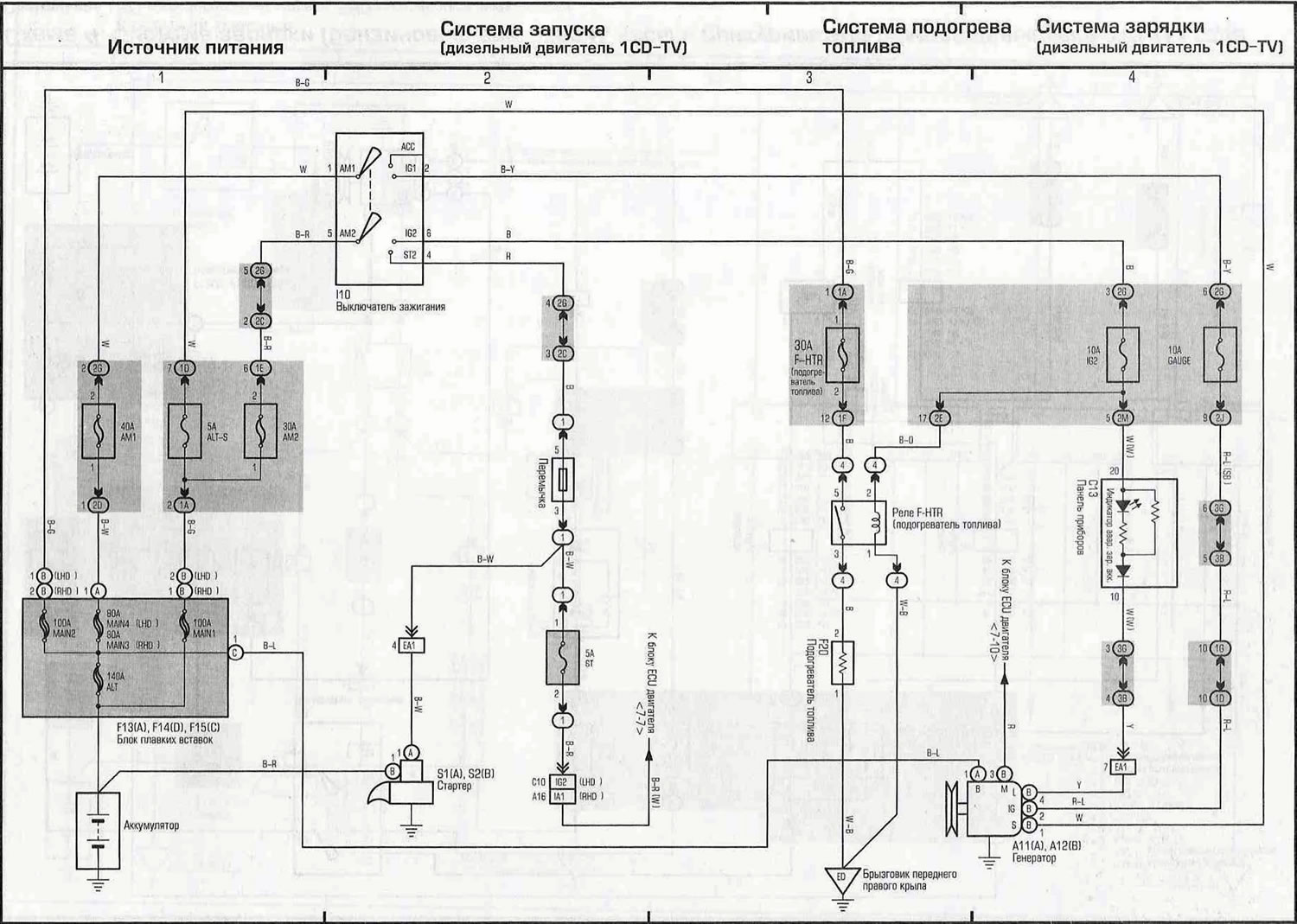

Схема 5. Система за стартиране и зареждане (модели с дизелови двигатели) — произведени след 2003 г [Toyota RAV4 XA20]
