Схема 7. Контакти, вентилатори на радиатора на охладителната система и кондензатора на климатика — модели, произведени след 2003 г [Toyota RAV4 XA20]

0

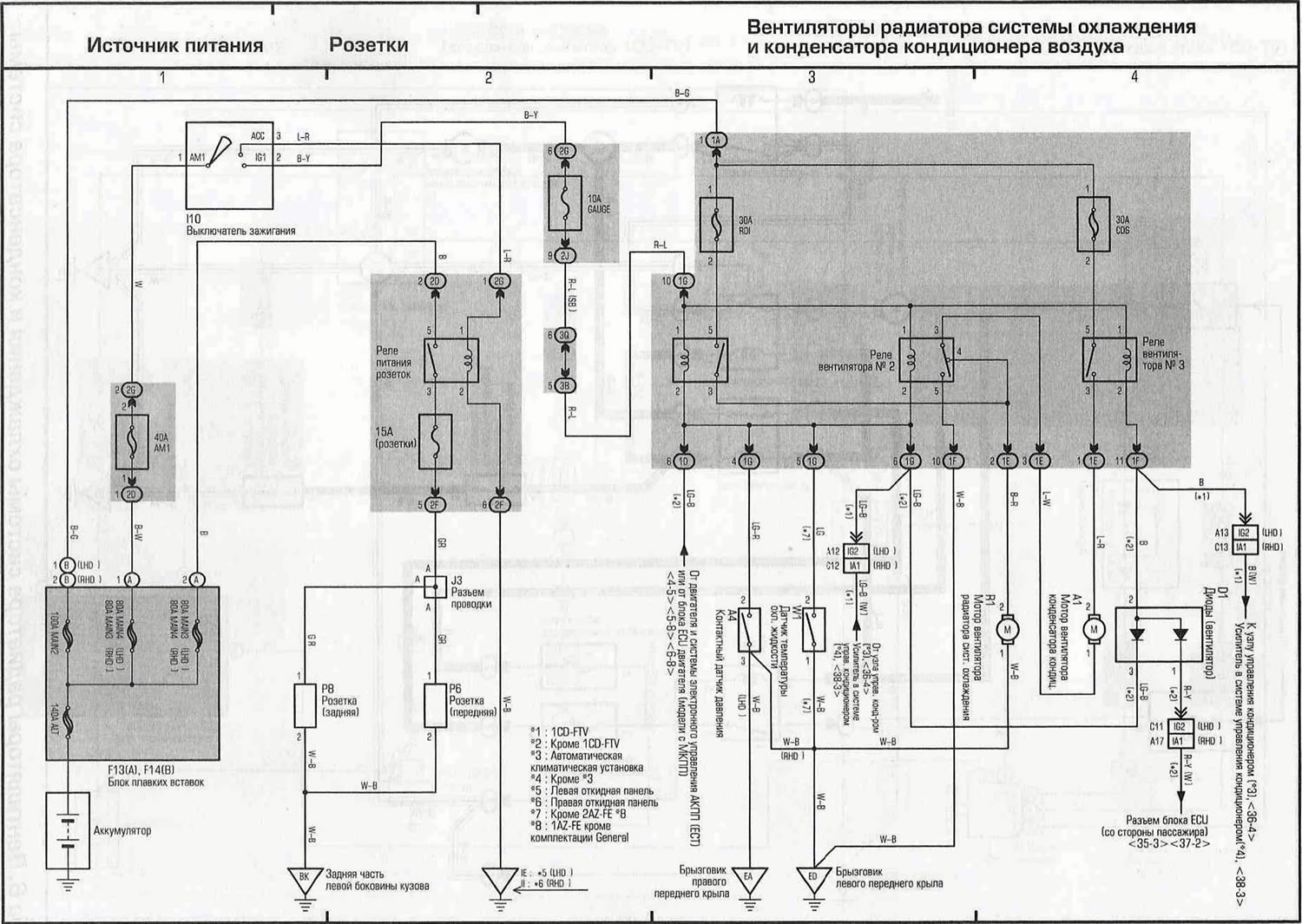

Диаграма 7. Контакти, вентилатори на радиатора на охладителната система и кондензатора на климатика - модели, произведени след 2003 г

Отворете по-голямо изображение в нов раздел »

Забележка: LHD означава модели с ляв волан, RHD означава модели с десен волан

Текстът е цитиран от уебсайта източник [toyotaman.ru]

Тази статия е достъпна на езици: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски

Материалът на статията е проверен: Кондратьева Уляна
