Podizači prozora i pogon prozora
Upozorenje. Prilikom rada na vratima nosite debele rukavice kako biste izbjegli porezanje ruku na oštrim metalnim rubovima.
Staklo na ulaznim vratima
Uklanjanje
1. Uklonite unutarnju oblogu vrata i pažljivo odlijepite plastičnu foliju (vidi stavak 15).
2. Uklonite staklo prednjih vrata (stavak 18).
3. Na modelima s električnim prozorom, odspojite konektor ožičenja s motora prozora.
4. Na modelima proizvedenim prije 2000. godine, uklonite vijke za montažu sklopa regulatora prozora/motora (vidi sliku 19.4).

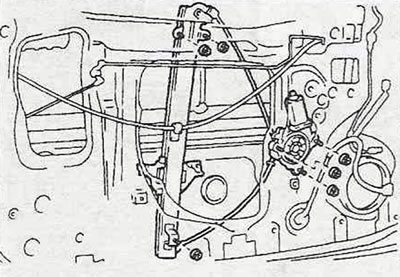

Slika 19.4. Vijci za pričvršćivanje prednjeg regulatora prozora - modeli proizvedeni prije 2000. godine.
5. Modeli proizvedeni od 2001. koriste klizne ("škare") podizače prozora. Prije otpuštanja vijaka za montažu, označite relativne položaje vodilice valjka i okvira vrata. Uklonite vijke koji pričvršćuju sklop regulatora/motora prozora na vrata (vidi sliku 19.5).

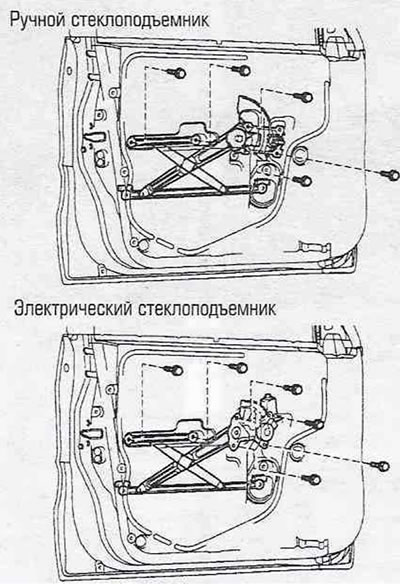

Slika 19.5. Vijci za montažu prednjeg regulatora prozora - modeli proizvedeni od 2001. godine.
6. Izvadite aktuator i sklop podizača prozora iz okvira vrata kroz servisni otvor.
Montaža
7. Regulator prozora se postavlja obrnutim redoslijedom od uklanjanja. Prije ugradnje, podmažite vodilice i dijelove mehanizma koji se trljaju bijelom tehničkom mašću.
Pogon prozora
Uklanjanje
8. Uklonite unutarnju oblogu vrata i pažljivo odlijepite plastičnu foliju (vidi stavak 15).
9. Skinite staklo stražnjih vrata (stavak 18).
10. Na modelima s električnim podizačima prozora, odspojite konektor ožičenja s motora podizača prozora.
11. Uklonite vijke za montažu sklopa regulatora prozora/motora (vidi sliku 19.11).

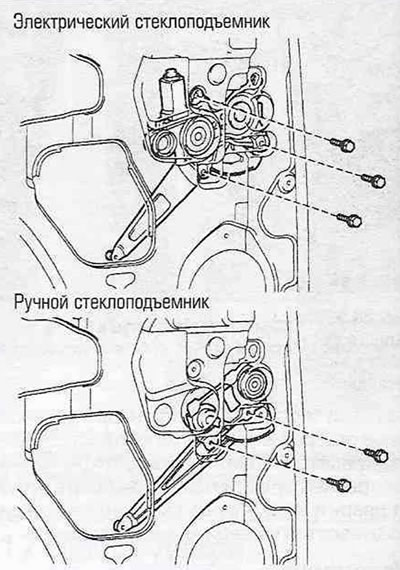

Slika 19.11. Vijci za montažu regulatora stražnjeg prozora - svi modeli.
Publikacija je ponovno tiskana s web portala: ToyotaMan
12. Izvadite aktuator i sklop podizača prozora iz okvira vrata kroz servisni otvor.
Montaža
13. Regulator prozora se ugrađuje obrnutim redoslijedom od uklanjanja. Prije ugradnje, podmažite vodilice i dijelove mehanizma koji se trljaju bijelom tehničkom mašću.
