Vrata
Napomena: Vrata su prilično teška i glomazna; prilikom uklanjanja i postavljanja bit će potreban pomoćnik.
Uklanjanje
1. Potpuno podignite staklo vrata i odspojite kabel s negativnog pola akumulatora.
2. Potpuno otvorite vrata i poduprite ih dizalicom ili drvenim blokovima, stavljajući krpu ispod kako biste izbjegli oštećenje laka.
3. Uklonite oblogu vrata i plastičnu foliju kako je opisano u stavak 15.
4. Odspojite sve konektore ožičenja i žice za uzemljenje s vrata i otpustite kabelski svežanj iz kopči na vratima.
Izvorni izvor nalazi se na web stranici: toyotaman
Napomena: Bilo bi dobro označiti sve konektore kako bi se olakšala montaža.
5. Isključite se iz (strane vrata) gumenu čahuru između karoserije i vrata, izvucite kabelski svežanj iz vrata kroz nju.
6. Otpustite vijak(e) koji pričvršćuju ograničivač hoda vrata (vidi sliku 16.6).

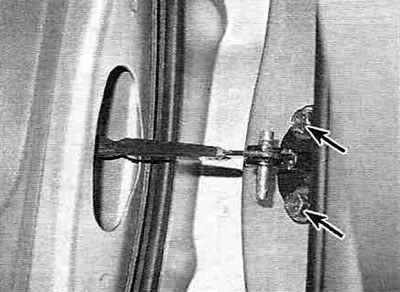

Slika 16.6. Otpustite vijak(e) za montažu (prikazano strelicom) ograničivač hoda vrata.
7. Markerom označite šarke vrata kako biste ih lakše poravnali prilikom postavljanja vrata.
8. Zamolite asistenta da podupre vrata i odvrne vijke koji pričvršćuju šarke na vrata (vidi sliku 16.8, a, b), zatim, podižući ga, uklonite vrata s automobila.

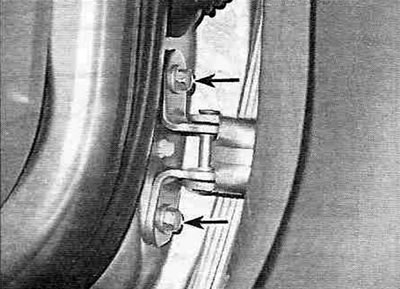

Slika 16.8,a. Odvrnite vijke koji pričvršćuju šarke na tijelo (strelice pokazuju vijke koji pričvršćuju donju šarku, a isto vrijedi i za gornju šarku).

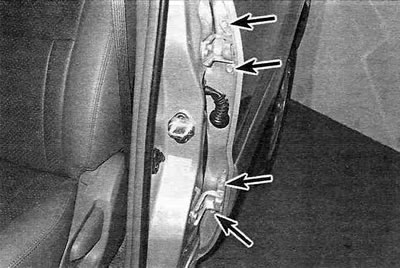

Slika 16.8,b. Otvorite prednja vrata kako biste pristupili vijcima koji pričvršćuju šarku stražnjih vrata za karoseriju.
Montaža
9. Vrata se postavljaju obrnutim redoslijedom od uklanjanja.
Podešavanje
10. Kako bi se osiguralo pravilno funkcioniranje vrata, potrebno je pravilno podesiti njihov položaj u otvoru vrata karoserije automobila. Prvo provjerite stanje zglobnih klinova šarki vrata na preveliki zazor. Potpuno otvorite vrata i pomičite ih gore-dolje bez pomicanja tijela. Ako je zazor veći od 1,6 mm, šarke je potrebno zamijeniti.
11. Položaj vrata u vratima tijela podešava se pomicanjem vrata u otvoru s otpuštenim vijcima koji pričvršćuju šarke na tijelo ili šarkama na vrata. Vrata se mogu smatrati ispravno podešenima ako je u zatvorenom položaju njihov gornji rub paralelan s rezom krova automobila; sječivo (straga kod stražnjih vrata) vrata trebaju biti u ravnini s površinom odgovarajućeg krila, a donja s pragom. Ako se to ne može postići jednostavnim pomicanjem vrata, trebali biste odabrati podloške za podešavanje potrebne debljine. Podloške se postavljaju ispod letvica šarki (i na tijelu i na vratima), mogu se kupiti u trgovinama autodijelova.
12. Ispravan rad mehanizma za zaključavanje može se postići podešavanjem položaja udarnog mehanizma brave u vertikalnom smjeru. Za procjenu količine pomaka, označite osnovnu ploču udarača markerom. Otpustite pričvršćivač i izvršite potrebna podešavanja - zasun bi se trebao zakačiti za središnji dio udarača.
13. Na kraju, podesite vodoravni položaj brave - zatvorena vrata trebaju biti u ravnini s površinom stupa/stražnjeg krila i pravilno se zaključati (vidi sliku 16.13).

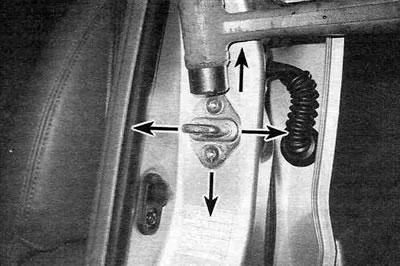

Slika 16.13. Otpustite vijke za montažu i laganim udarcima čekića podesite položaj udarača brave vrata pomičući ga u željenom smjeru (prikazano strelicama).
