Brava na vratima, cilindar brave i vanjske ručke
Upozorenje. Prilikom rada na vratima nosite debele rukavice kako biste izbjegli porezanje ruku na oštrim rubovima.
Uklanjanje
1. Potpuno podignite staklo vrata, uklonite ukrasnu ploču i pažljivo odvojite plastičnu foliju (vidi stavak 15).
2. Kroz veliku rupu u okviru vrata odvojite šipku koja spaja vanjsku ručku s bravom. Učinite isto s unutarnjom šipkom ručke i vanjskom šipkom brave (vidi sliku 17.2).

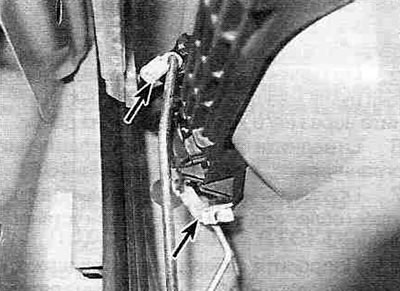

Slika 17.2. Odvojite plastične kopče s šipki aktuatora koje vode do vanjske ručke vrata i cilindra brave vrata.
3. Šipke su pričvršćene plastičnim stezaljkama. Otpustite dio držača koji pričvršćuje šipku i izvucite šipku iz montažne rupe. Na modelima s električnom bravom na vratima, odspojite priključke ožičenja s aktuatora brave.
4. Odvijte vijke koji pričvršćuju zasun na vrata (vidi sliku 17.4, a, b).

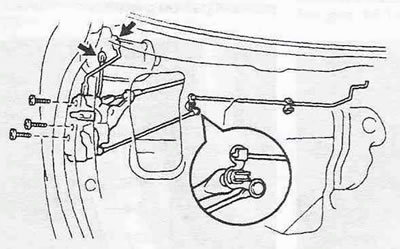

Slika 17.4,a. Dijelovi za pričvršćivanje brave vrata - modeli proizvedeni prije 2000. godine.

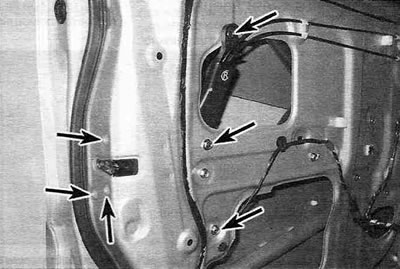

Slika 17.4,b. Dijelovi za pričvršćivanje brave vrata - modeli proizvedeni od 2001.
Uklonite sklop zasuna kroz otvor predviđen u okviru vrata. Na modelima proizvedenim od 2001. godine potrebno je odvrnuti vijak koji pričvršćuje unutarnju ručku, zatim odvojiti ručku od vrata i ukloniti ručku zajedno s zasunom iz rupe na vratima kao jednu cjelinu.
Montaža
5. Ugradite bravu vrata obrnutim redoslijedom od uklanjanja.
Vanjska ručka i cilindar brave vrata
Uklanjanje
6. Zatvorite prozor, uklonite unutarnju oblogu vrata i pažljivo odlijepite plastičnu foliju (vidi stavak 15).
Upozorenje. Kako biste izbjegli ogrebotine na laku, prekrijte područje oko otvora za ručku širokom ljepljivom trakom.
7. Kroz pristupni otvor u okviru vrata otpustite plastične pričvršćivače koji pričvršćuju šipke aktuatora vanjske ručke vrata i zaključajte ih na zasun (vidi sliku 17.2).
8. Za modele proizvedene prije 2000. godine, odvrnite vijke za pričvršćivanje vanjske ručke i uklonite ručku zajedno sa sklopom cilindra brave s vrata. Uklanjanjem držača, cilindar brave može se odvojiti od ručke.
9. Na modelima proizvedenim od 2001. godine, uklonite čep na kraju vrata i odvrnite vijak koji pričvršćuje cilindar brave. Izvadite cilindar brave iz vrata i odspojite konektor ožičenja, ako je ugrađen. Odvijte pričvrsne vijke s unutarnje strane vrata i uklonite ručku i njezin okvir s vrata (vidi sliku 17.9, a-c).

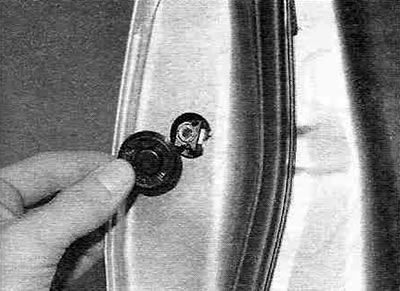

Slika 17.9,a. Za pristup vijku za montažu cilindra brave, uklonite čep na kraju vrata.

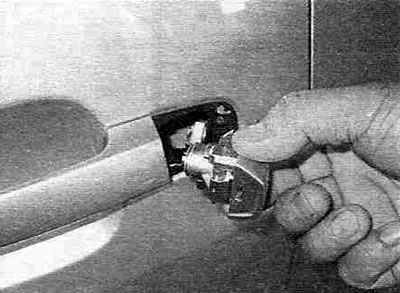

Slika 17.9,b. Uklanjanje cilindra brave vrata kod modela iz 2002.

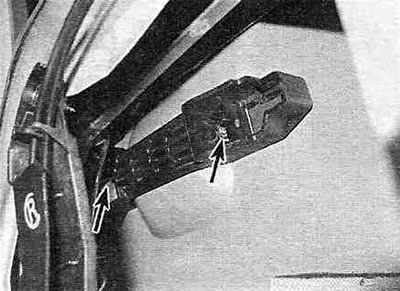

Slika 17.9, c. Vijci za pričvršćivanje vanjske ručke vrata - model proizveden od 2001., slično za modele proizvedene prije 2000.
Montaža
10. Ugradnja vanjske ručke i cilindra brave vrši se obrnutim redoslijedom od uklanjanja.
Unutarnja ručka
Uklanjanje
11. Uklonite unutarnju oblogu (vidi stavak 15).
12. Otpustite vijak(e) koji pričvršćuju ručku i uklonite ručku s vrata (vidi sliku 17.12).

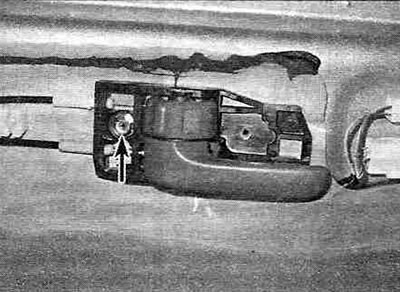

Slika 17.12. Vijak za pričvršćivanje unutarnje ručke - model proizveden od 2001., modeli proizvedeni prije 2000. imaju dva vijka za pričvršćivanje ručke.
13. Odvojite klipnjaču aktuatora sa stražnje strane (modeli proizvedeni prije 2000) ili kabel (modeli proizvedeni od 2001). Skinite ručku s vrata.

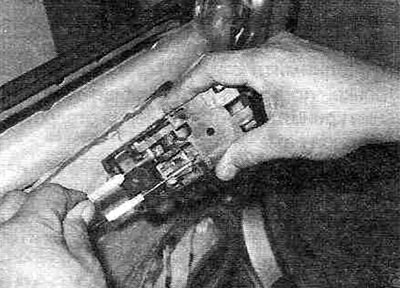

Slika 17.13. Uklanjanje kabela s unutarnje ručke - model proizveden od 2001.
Montaža
14. Ugradnja unutarnje ručke vrši se obrnutim redoslijedom od uklanjanja.
