Stražnji amortizer
Uklanjanje
1. Otpustite matice na odgovarajućem kotaču, podignite stražnji dio vozila, postavite sigurne sigurnosne potpornje i postavite klinove ispod prednjih kotača kako biste spriječili da se vozilo otkotrlja s potpornja. Skinite kotač.
2. Poduprite stražnji dio vučne vilice hidrauličnom dizalicom. Lagano podignite dizalicu kako biste smanjili pritisak opruge na donjem nosaču amortizera.
Oprez! Dizalica mora ostati u ovom položaju tijekom cijelog postupka.
3. Radeći iznutra vozila, uklonite ukrasni poklopac kako biste pristupili gornjim maticama za pričvršćivanje amortizera. Odvrnite matice i uklonite gornji držač. čahura i donji držač (vidi sliku 10.3, a, b).

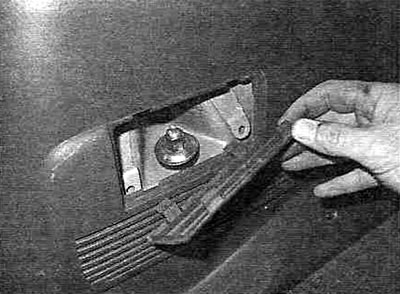

Slika 10.3,a. Otpustite matice gornjeg pričvršćivanja amortizera, uklonite gornji nosač, čahuru i donji nosač - modeli proizvedeni prije 2000...

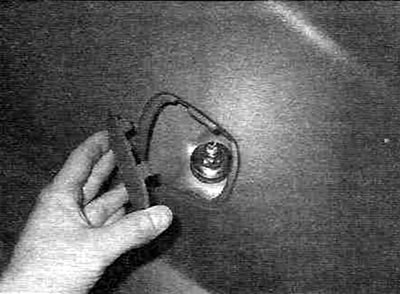

Slika 10.3, b....model proizveden od 2001.
4. Otpustite donji vijak za pričvršćivanje amortizera, a zatim uklonite amortizer s osovine upravljača (vidi sliku 10.4).

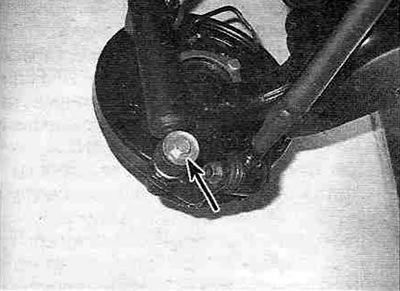

Slika 10.4. Donji vijak za pričvršćivanje amortizera.
Zapamtite položaj držača.
Provjera
5. Pričvrstite amortizer okomito u škripac. Provjerite funkcionalnost amortizera pomicanjem klipnjače gore-dolje kroz cijeli njezin hod. Otpor kretanju treba biti blag i kontinuiran. Ako se klipnjača neravnomjerno pomiče ili postoji jak otpor kretanju, potrebna je zamjena.
Montaža
6. Amortizer se ugrađuje obrnutim redoslijedom od uklanjanja. Zategnite pričvrsne vijke/matice navedenim momentima pritezanja Tehnički podaci.
