Dijagram 1. Sustavi pokretanja i punjenja — modeli proizvedeni 1996.-2000 [Toyota RAV4 XA20]

0

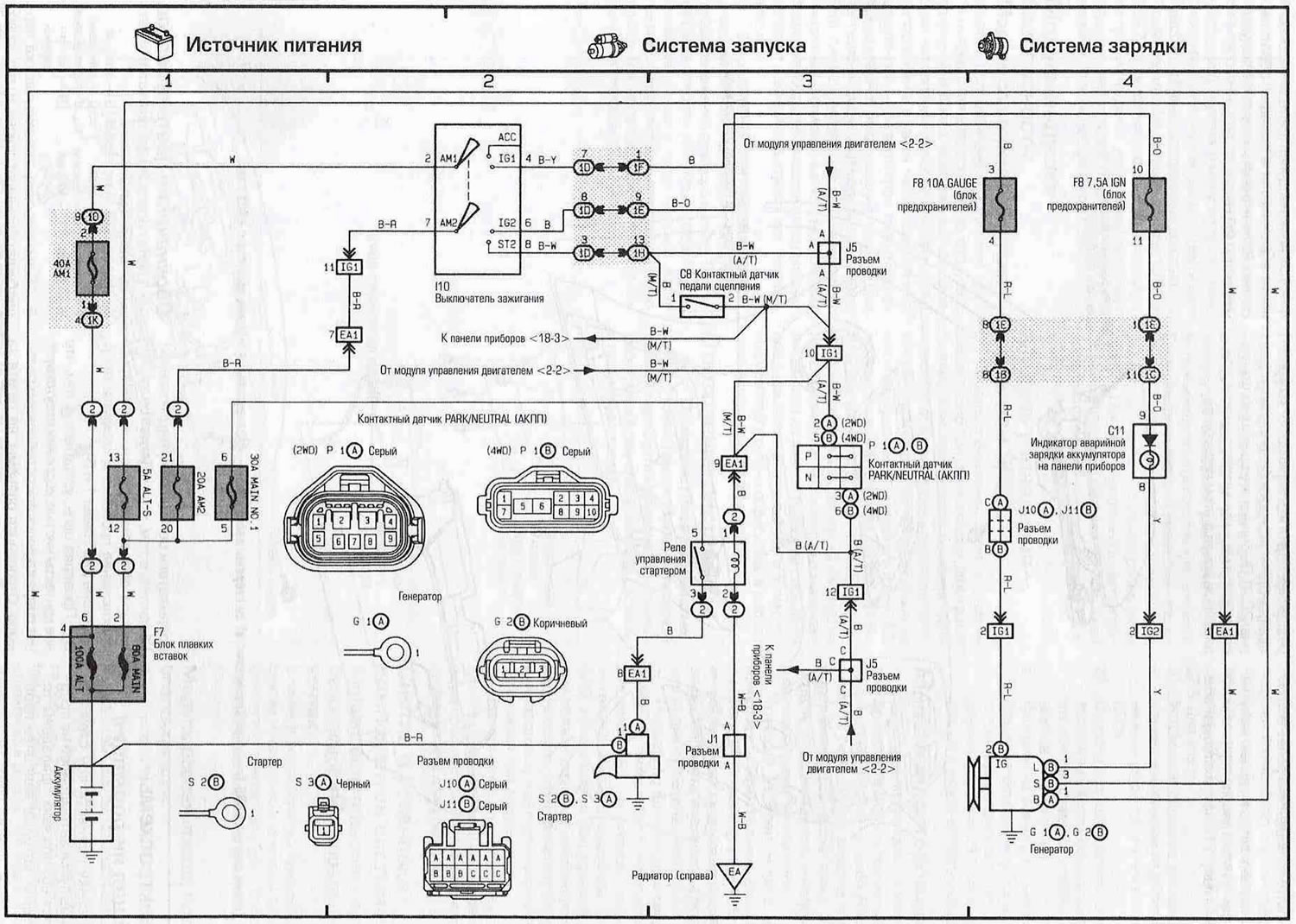

Dijagram 1. Sustavi pokretanja i punjenja - modeli proizvedeni 1996.-2000

Otvori veću sliku u novoj kartici »

Napomena: LHD označava modele s volanom na lijevoj strani, RHD označava modele s volanom na desnoj strani

Izvornik je ova web stranica www.ToyotaMan.ru

Ovaj je članak dostupan na: ruski, engleski, bugarski, bjeloruski, ukrajinski, srpski, rumunjski, poljski, slovački, mađarski

Materijal članka je provjeren: Kondratjeva Uljana
