Dijagram 3. Sustav pokretanja i paljenja (benzinski motori) — modeli proizvedeni od 2003 [Toyota RAV4 XA20]

0

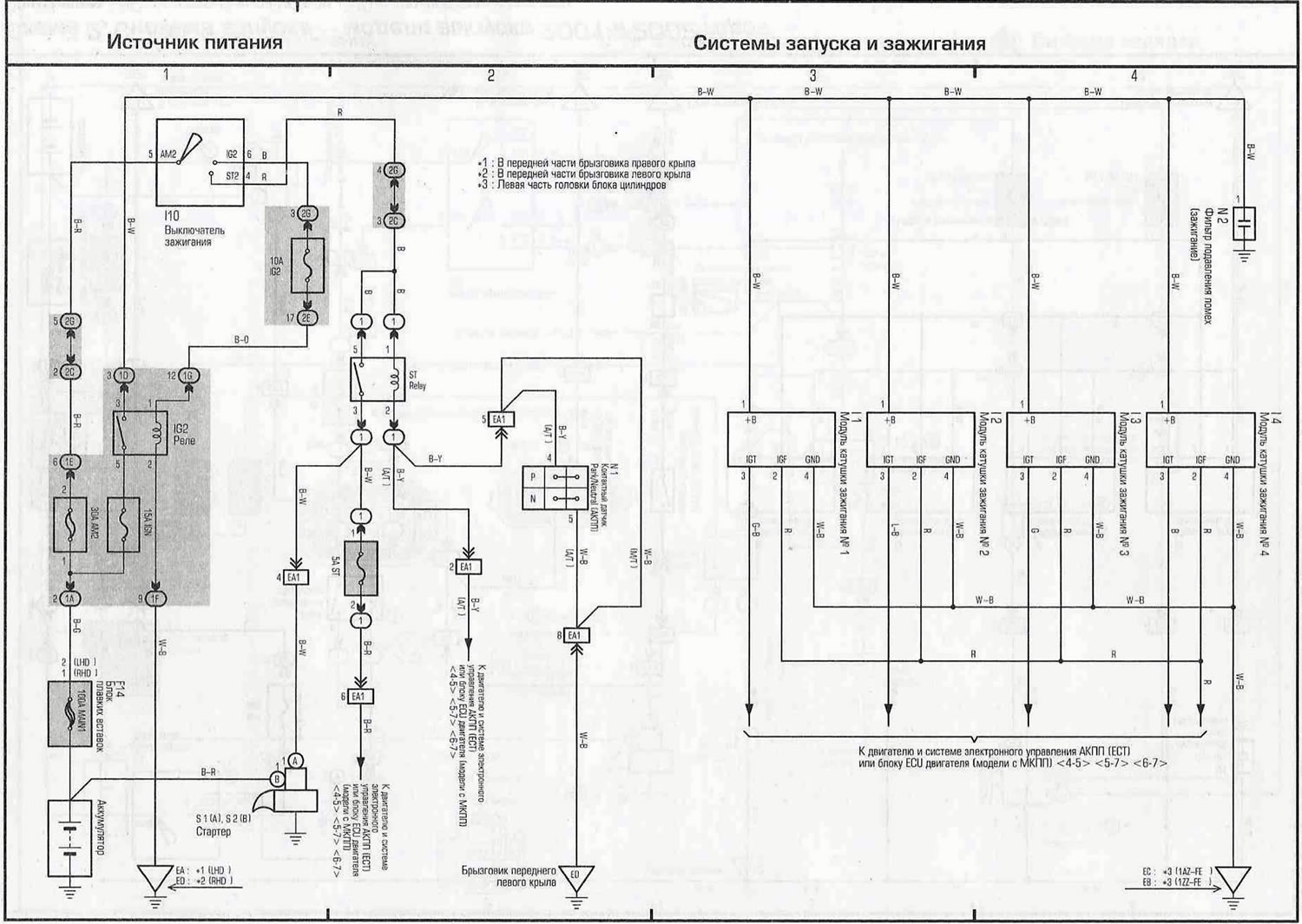

Dijagram 3. Sustav pokretanja i paljenja (benzinski motori) — modeli proizvedeni od 2003

Otvori veću sliku u novoj kartici »

Napomena: LHD označava modele s volanom na lijevoj strani, RHD označava modele s volanom na desnoj strani

Materijal je preuzet iz izvora: toyotaman

Ovaj je članak dostupan na: ruski, engleski, bugarski, bjeloruski, ukrajinski, srpski, rumunjski, poljski, slovački, mađarski

Materijal članka je provjeren: Kondratjeva Uljana
