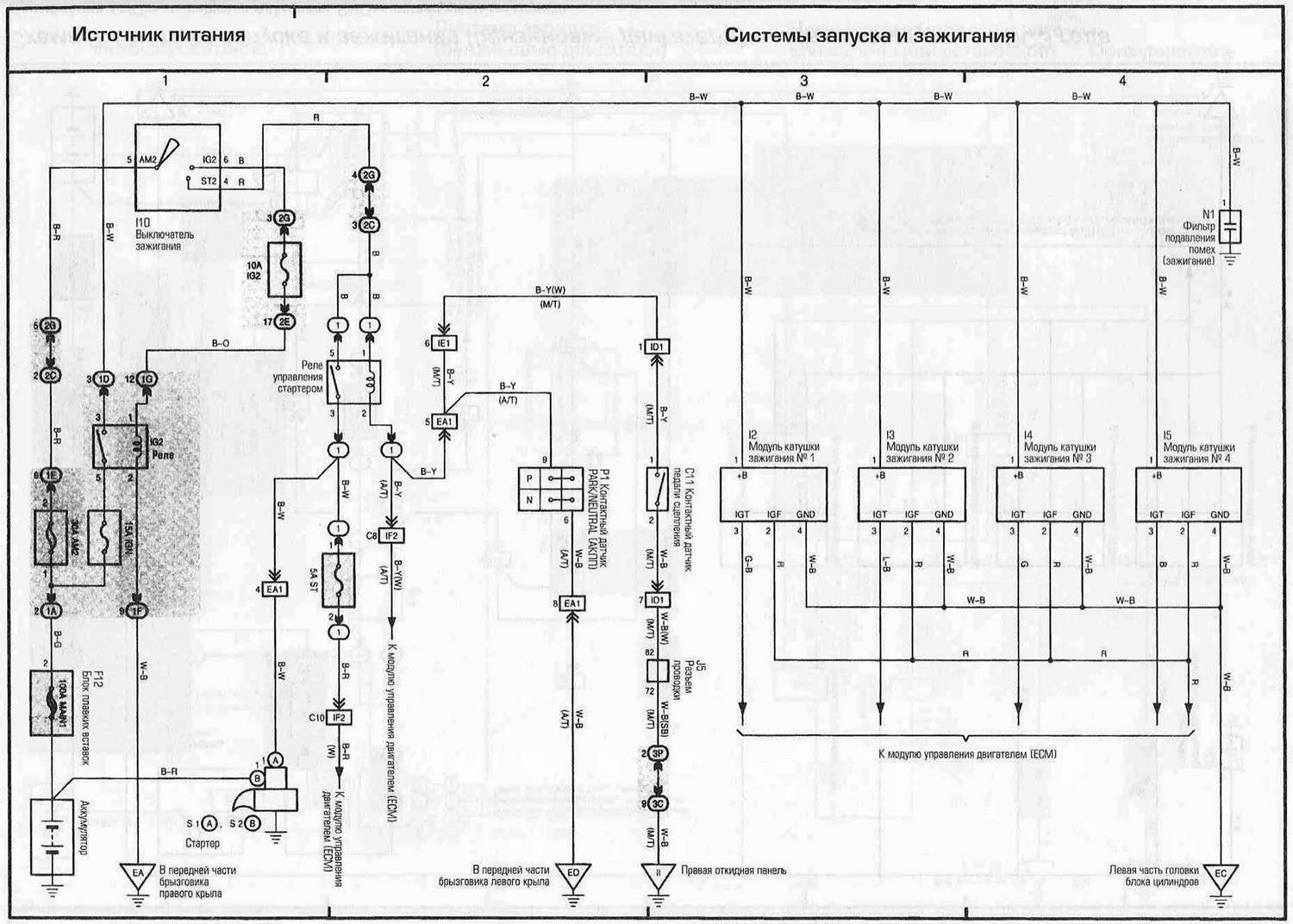

Dijagram 2. Sustav pokretanja - modeli iz 2001. i 2002
Napomena: LHD označava modele s volanom na lijevoj strani, RHD označava modele s volanom na desnoj strani
Dijagram 2. Sustav pokretanja — modeli iz 2001. i 2002 [Toyota RAV4 XA20]
