Samodijagnoza
1. Uključite paljenje.
2. Spustite staklo na vratima 2 sekunde ili više (u ručnom načinu rada).

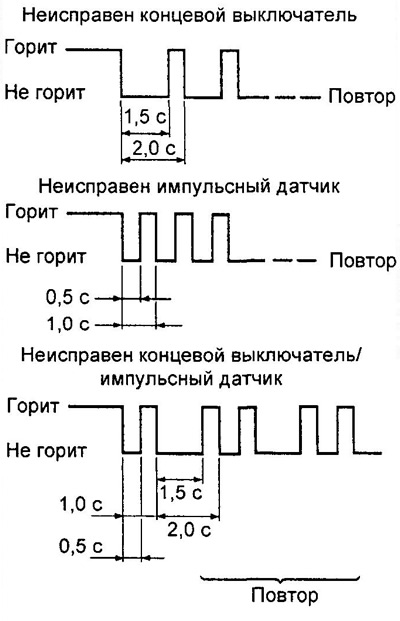

3. U slučaju kvara, indikator "AUTO" prikazat će svoj kod. Napomena: Indikacija traje 30 sekundi ili dok se ne isključi paljenje.

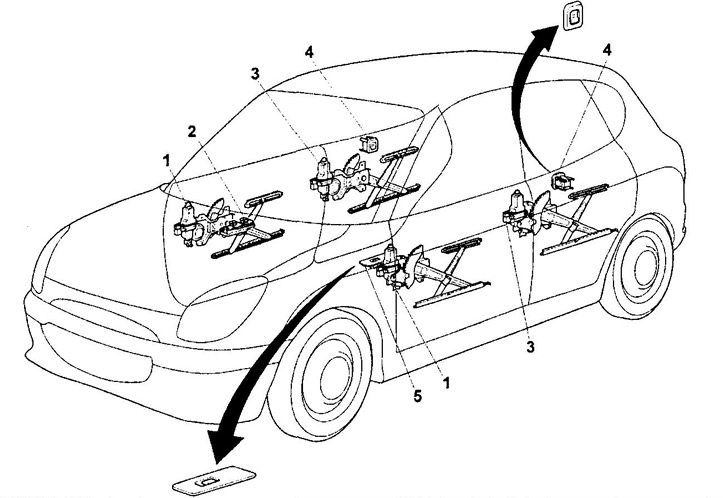

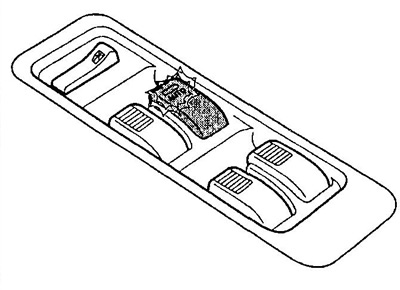

Položaj komponenti (električni podizači stakala).
1 - mehanizam električnih prozora prednjih vrata,
2 - glavni prekidač za upravljanje prozorima na vozačevim vratima,
3 - mehanizam za podizač prozora stražnjih bočnih vrata,
4 - prekidač za upravljanje prozorima na suvozačevim vratima,
5 - prekidač za upravljanje podizačima prozora na stražnjim suvozačevim vratima.
Provjera prekidača glavnog prozora na vozačevim vratima
Provjerite napon i kontinuitet između pinova konektora na različitim položajima prekidača.

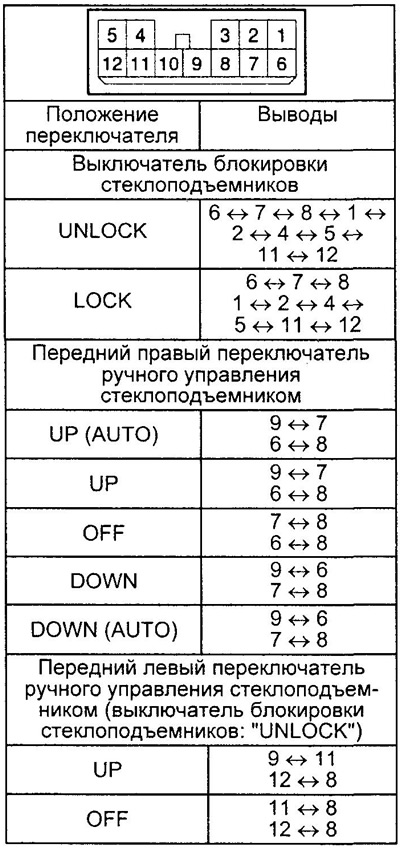

Tip 1.
Tip 2 (osim prekidača prednjeg lijevog prozora).

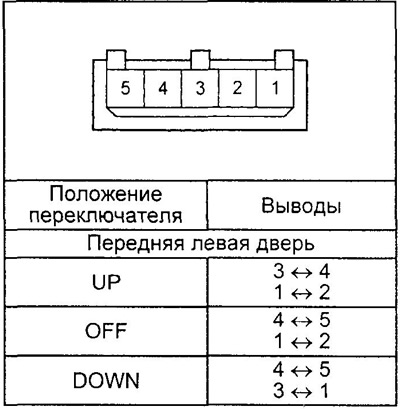

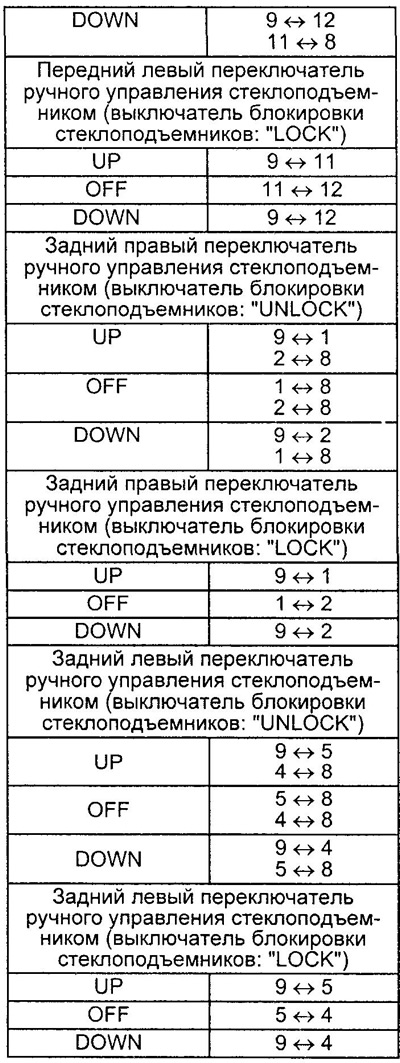

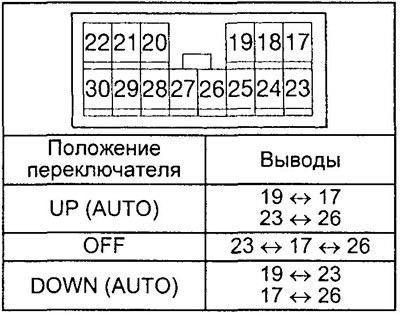

Tip 2 (prekidač za kontrolu prednjeg lijevog podizača prozora).

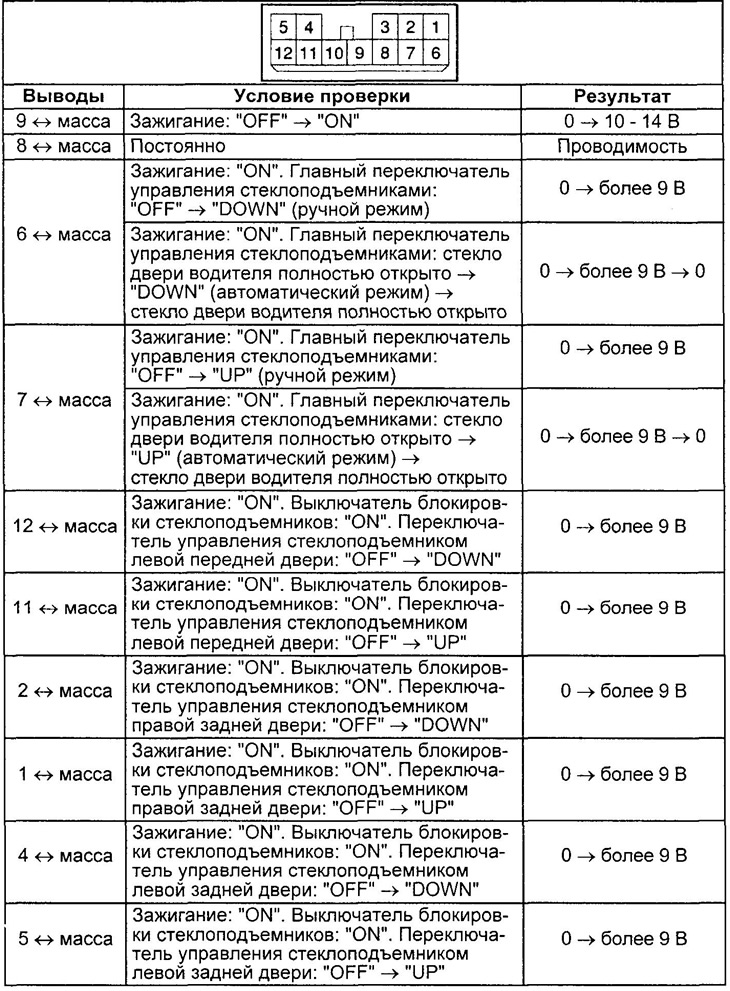

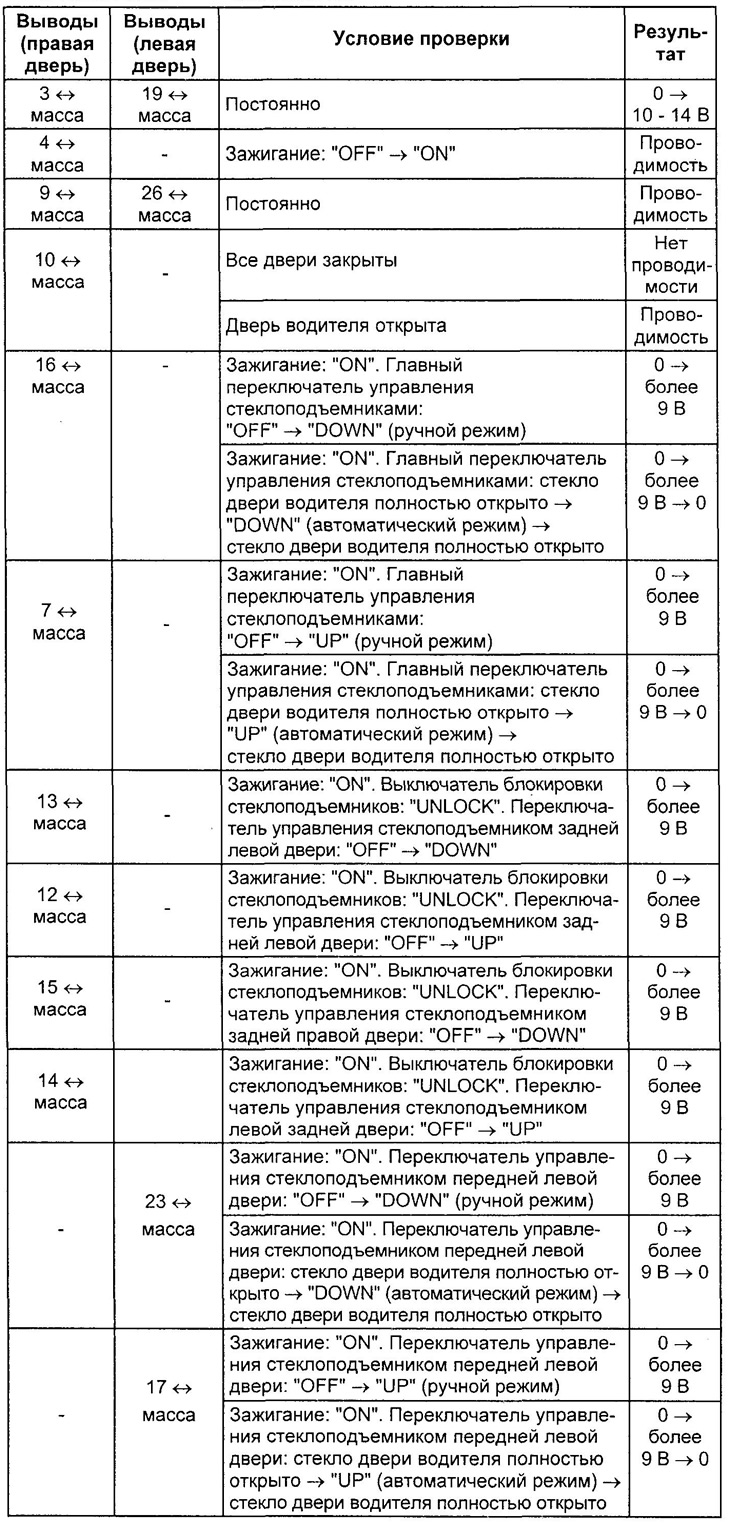

Stol. Provjera napona na kontaktima konektora glavnog prekidača za upravljanje prozorima na vozačevim vratima (tip 1).
Provjera prekidača električnih prozora na suvozačevim vratima

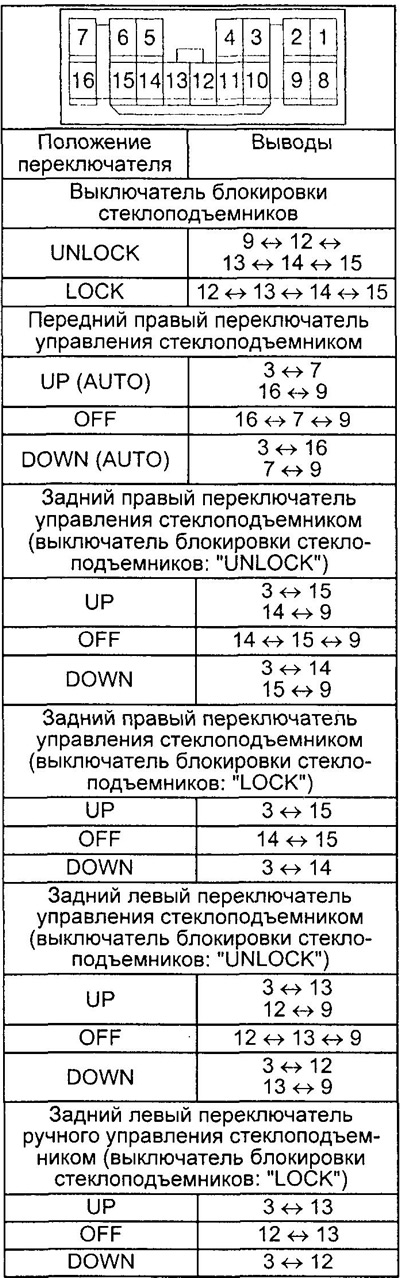

Provjerite kontinuitet između pinova konektora na različitim položajima prekidača.
Provjera motora podizača prozora
Ulazna vrata.

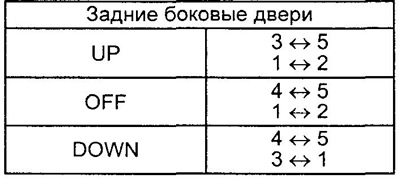

Stražnja bočna vrata.

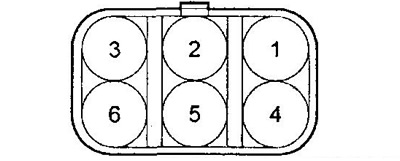

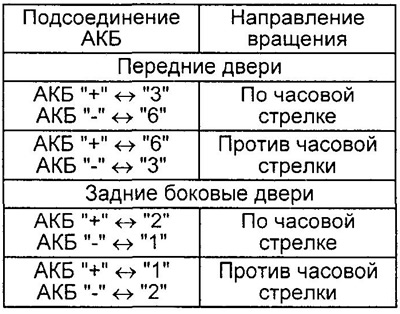

Uključite napon akumulatora na terminale konektora motora i provjerite okreće li se armatura motora glatko i smjer rotacije koji je prikazan u donjoj tablici.
Provjera rada električnih prozora
1. Ispitivanje funkcije (način rada "MANUAL").
A) Uključite paljenje "ON".
b) Testirajte glavni prekidač prozora otvarajući i zatvarajući svaki prozor pomoću njega.
V) Provjerite prekidače električnih prozora na vratima otvaranjem i zatvaranjem svakog prozora.
G) Postavite prekidač za zaključavanje prozora u položaj "LOCK" i provjerite mogu li se prozori otvarati i zatvarati samo pomoću glavnog prekidača na vozačevim vratima.
2. Ispitivanje funkcije (način rada "AUTO").
A) Uključite paljenje "ON".
b) Pomaknite prekidač za upravljanje prozorima na vozačevim vratima na "DOWN (AUTO) " i pobrinite se da se staklo potpuno otvori.
V) Pomaknite prekidač za upravljanje prozorima na vozačevim vratima na "UP (AUTO) " i pobrinite se da se staklo potpuno zatvori.
G) Tijekom rada "DOWN (AUTO) " pomaknite prekidač vozačevog prozora u položaj "UP" i pobrinite se da se staklo zaustavi (dugim držanjem gumba u položaju "UP" regulator prozora počet će raditi u načinu rada "MANUAL").
d) Tijekom rada "UP (AUTO) " pomaknite gumb električnog podizača prozora na vozačevim vratima u položaj "DOWN" i pobrinite se da se staklo zaustavi (dugim držanjem gumba u položaju "DOWN" regulator prozora počet će raditi u načinu rada "MANUAL").
e) Na isti način provjerite prekidače na ostalim vratima.
3. Ispitivanje rada kada je paljenje isključeno.
A) Pomaknite ključ za paljenje iz položaja "ON" u poziciju "OFF" i provjerite može li se električnim prozorima upravljati samo pomoću glavnog prekidača na vozačevim vratima. Otvorite i zatvorite vozačeva vrata i provjerite mogu li se upravljati električnim prozorima.
b) Pomaknite ključ za paljenje iz položaja "ON" u poziciju "OFF" i provjerite može li se nakon otprilike 45 sekundi upravljati električnim prozorima.
V) Pomaknite ključ s položaja "ON" u poziciju "OFF", otvorite vozačeva vrata, okrenite gumb za električni podizač prozora na glavnom prekidaču na "AUTOUP" ili "AUTODOWN", zatvorite vozačeva vrata i provjerite da li se staklo potpuno zatvara ili otvara automatski. Uvjerite se da regulator prozora na vozačevim vratima nije aktiviran nakon završetka postupka.
Stol. Provjerite napetost na zaključcima utičnice prekidača za upravljanje regulatorima prozora prednjih vrata (tip 2).
4. Provjerite funkciju protiv priklještenja.
Bilješka:
- Prilikom provjere nemojte stezati ruke ili druge dijelove tijela, nemojte koristiti neprikladne predmete za testiranje.
- Nakon postupka inicijalizacije, pomaknite staklo nekoliko puta u gornji i donji položaj u modu "MANUAL".
- Funkcija protiv prikliještenja je aktivna kada se prozor podigne "AUTOUP" i "MANUAL UP".
A) Potpuno otvorite staklo.
b) Ugradite ručku čekića na vrh otvora prozora.
V) Potpuno zatvorite staklo "AUTOUP". Nakon dodirivanja ručke, staklo bi se trebalo početi pomicati prema dolje, a da ga ne stegnete (oko 200 mm).
G) Kada pomičete staklo prema dolje, pomaknite gumb u položaj "UP" i pazite da se staklo ne zatvori.
5. Provjera osvjetljenja glavnog prekidača za upravljanje prozorima.
Uključite paljenje i provjerite svijetli li glavni prekidač za upravljanje prozorima.
6. Provjera osvjetljenja prekidača električnih prozora na suvozačevim vratima.
A) Pomaknite prekidač za zaključavanje prozora u položaj "UNLOCK".
b) Dok je konektor spojen, uključite paljenje i uvjerite se da su svjetla prekidača upaljena.

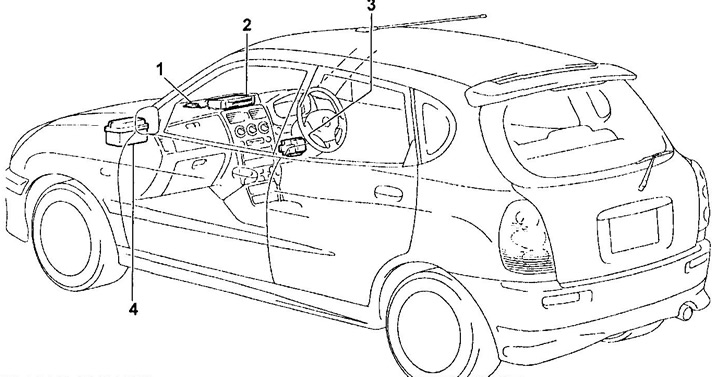

Položaj komponenti (navigacijski sustav).
1 - antena navigacijskog sustava,
2 - GPS prijemnik,
3 - blok osigurača (ACC 15A),
4 - relejni blok (REZERVNI 10A).

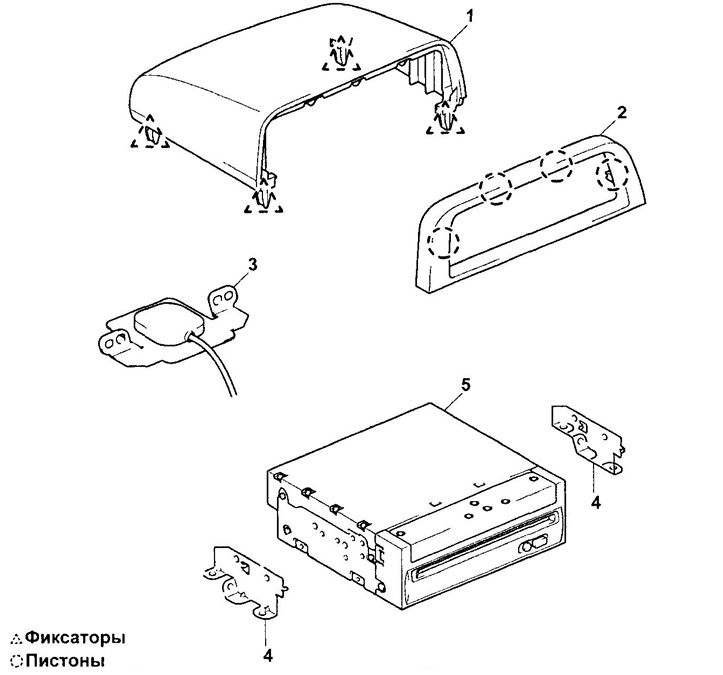

GPS prijemnik.
1 - poklopac prijemnika,
2 - trim prijemnika,
3 - antena navigacijskog sustava,
4 - montažni nosač prijemnika,
5 - GPS prijemnik.
