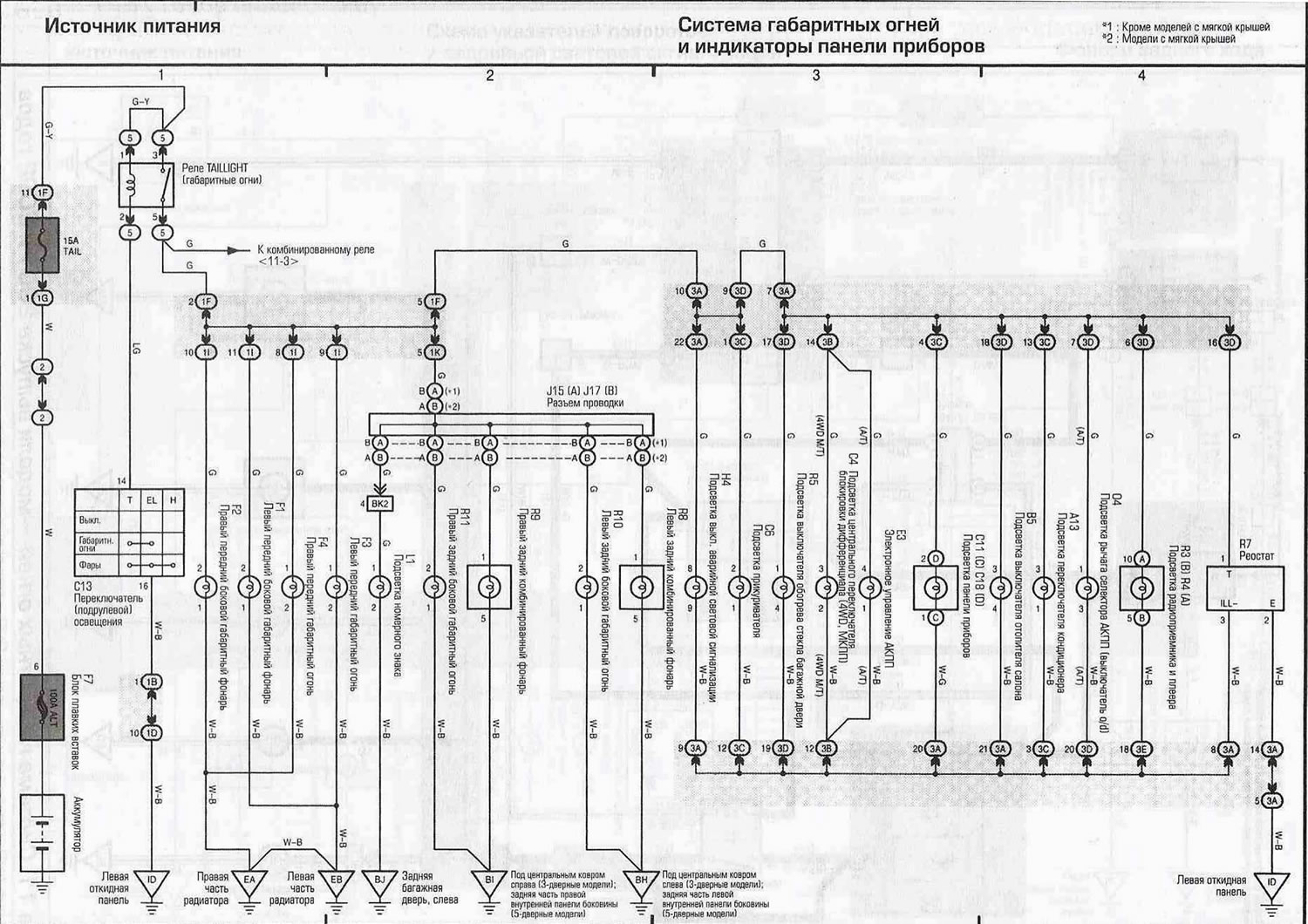

Diagrama 10. Sistem de lumini de poziție și indicatori de pe tabloul de bord — modele 1998-2000 (similar pentru modelele 1997 și 1998) [Toyota RAV4 XA20]

0

Diagrama 10. Sistem de lumini de poziție și indicatori de pe tabloul de bord - modele 1998-2000 (în mod similar, pentru modelele din 1997 și 1998)

Deschide o imagine mai mare într-o filă nouă »

Notă: LHD reprezintă modelele cu volan pe stânga, RHD reprezintă modelele cu volan pe dreapta

Articolul complet este postat pe site-ul web [ToyotaMan.ru]

Acest articol este disponibil la adresa: rusă, engleză, bulgară, belarusă, ucraineană, sârbă, croată, poloneză, slovacă, maghiară

Materialul articolului a fost verificat: Kondratyeva Ulyana
