Шема 34. Индикатори и мерачи — модели са бензинским моторима произведени од 2003. године [Toyota RAV4 XA20]

0

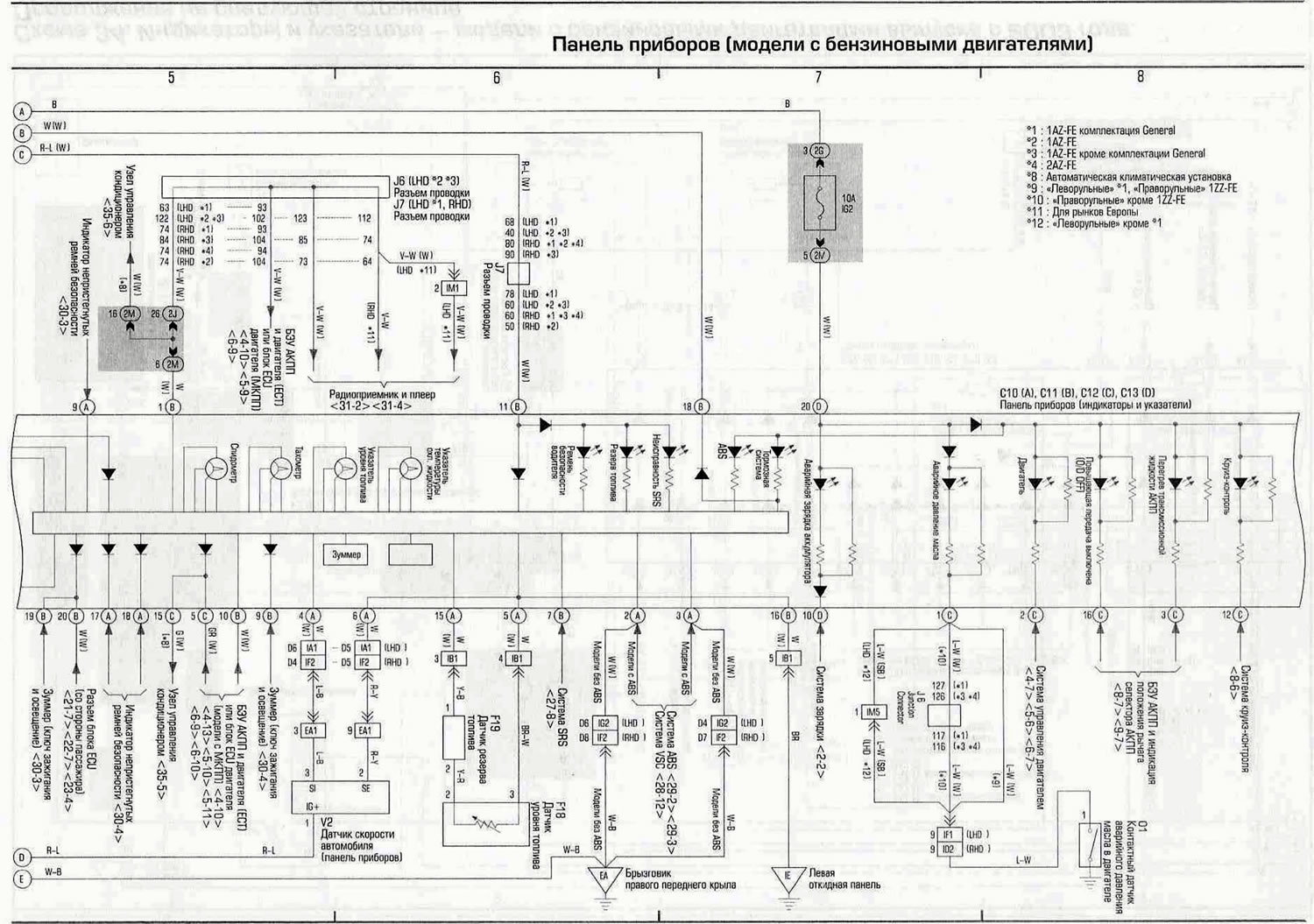

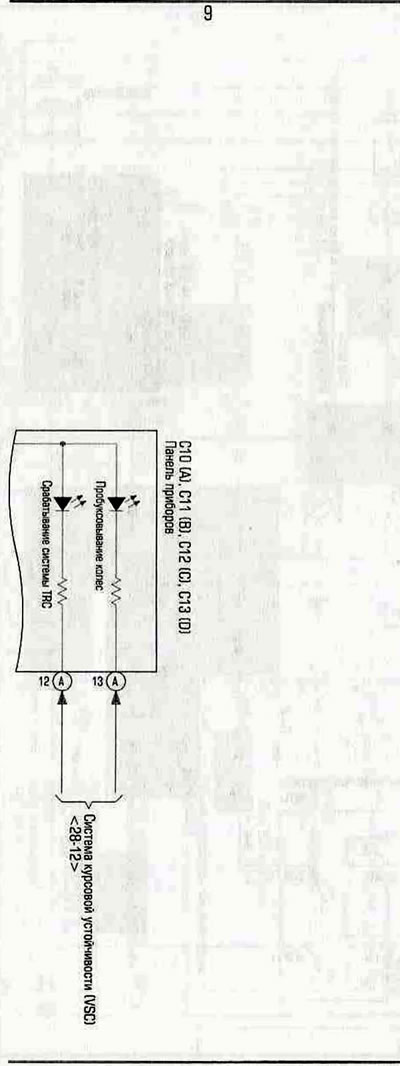

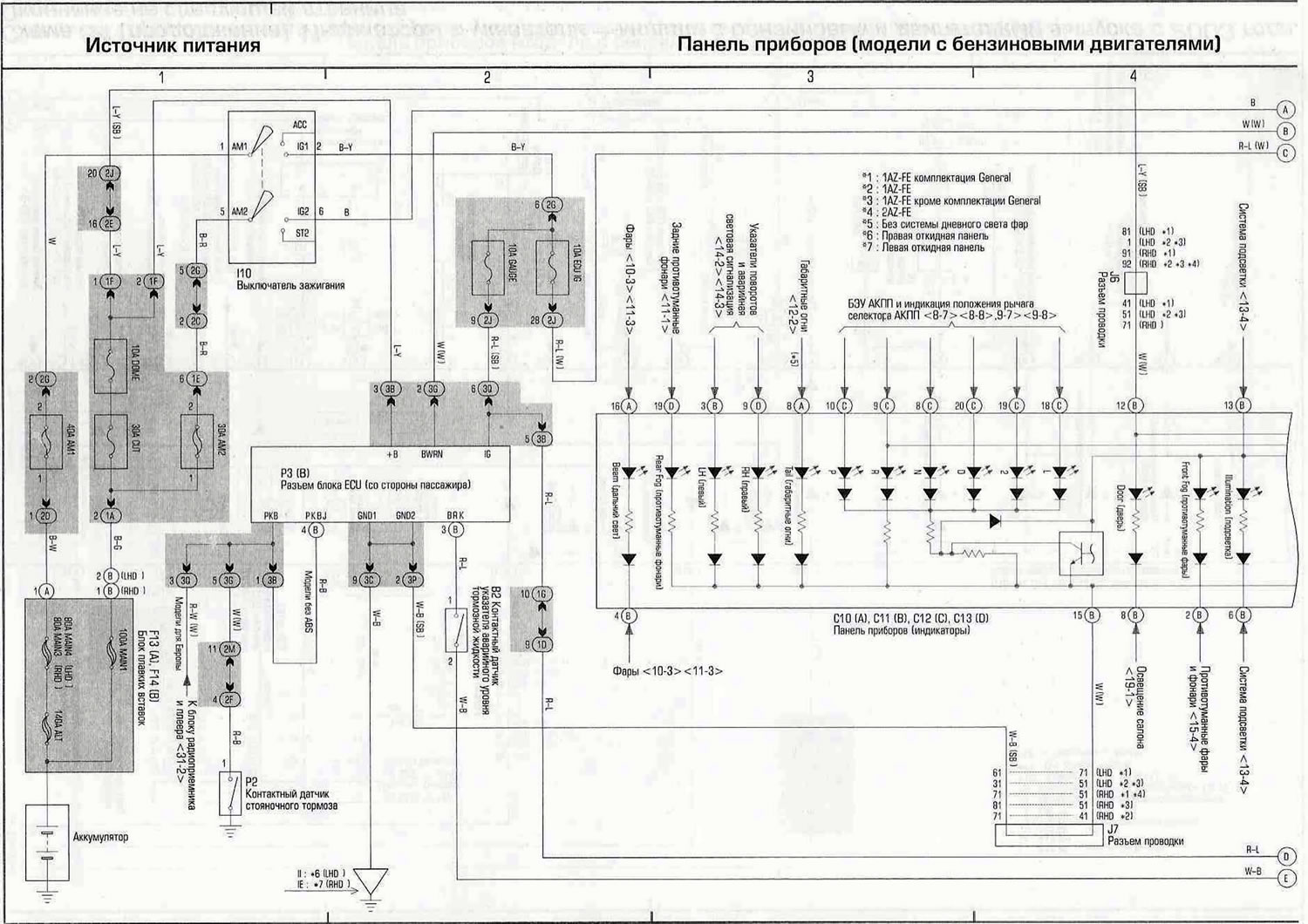

Дијаграм 34. Индикатори и мерачи - модели са бензинским моторима произведени од 2003. године

Отвори већу слику у новој картици »

Отвори већу слику у новој картици »

Напомена: LHD означава моделе са воланом на левој страни, RHD означава моделе са воланом на десној страни

(Текст је преузет са наведеног веб-сајта toyotaman.ru)

Овај чланак је доступан на: руски, енглески, бугарски, белоруски, украјински, хрватски, румунски, пољски, словачки, мађарски

Материјал чланка је проверен: Кондратиева Улиана
