Шема 29. Електрични прозори и електрични клизни кровни отвор — модели произведени од 2003. године [Toyota RAV4 XA20]

0

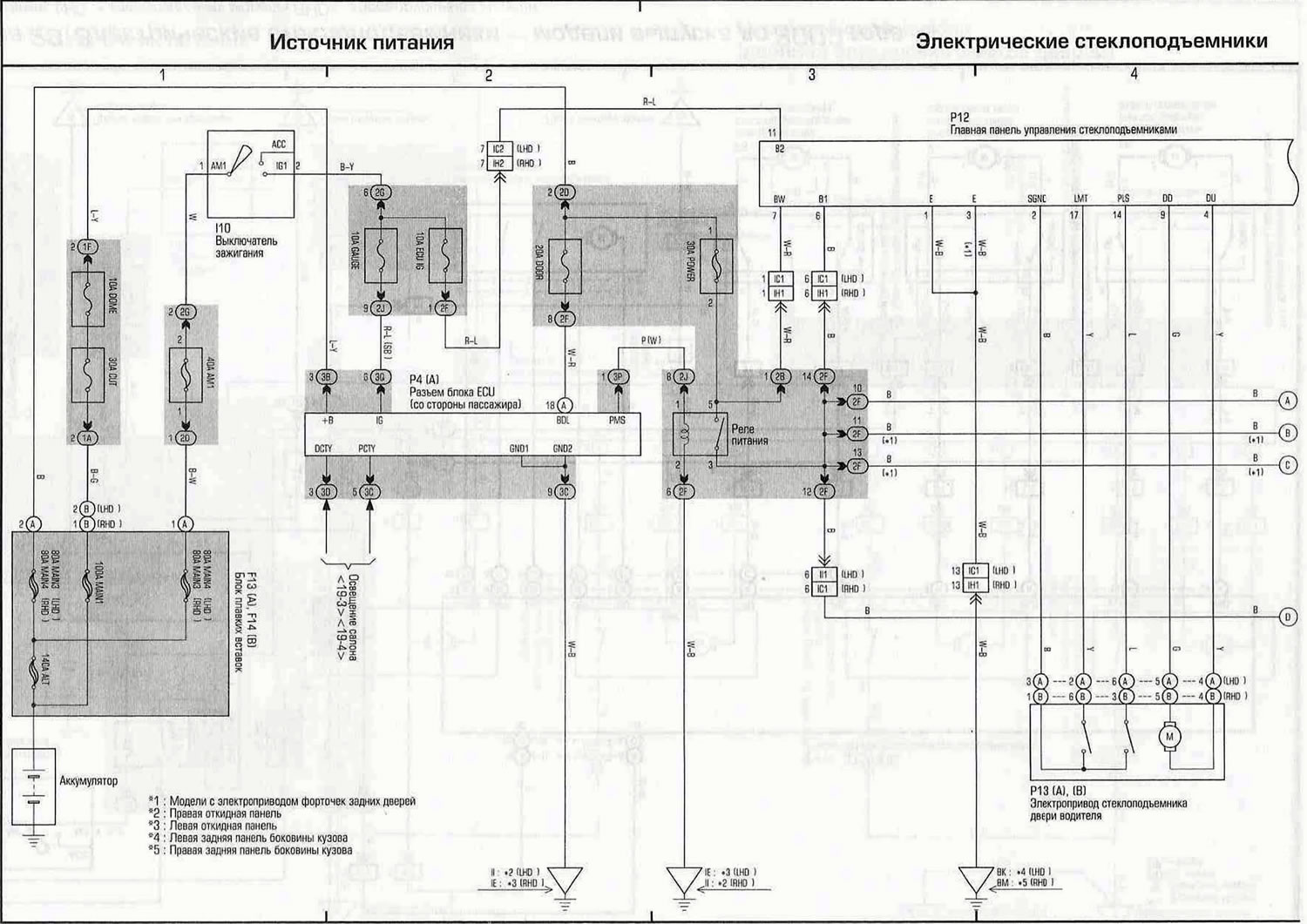

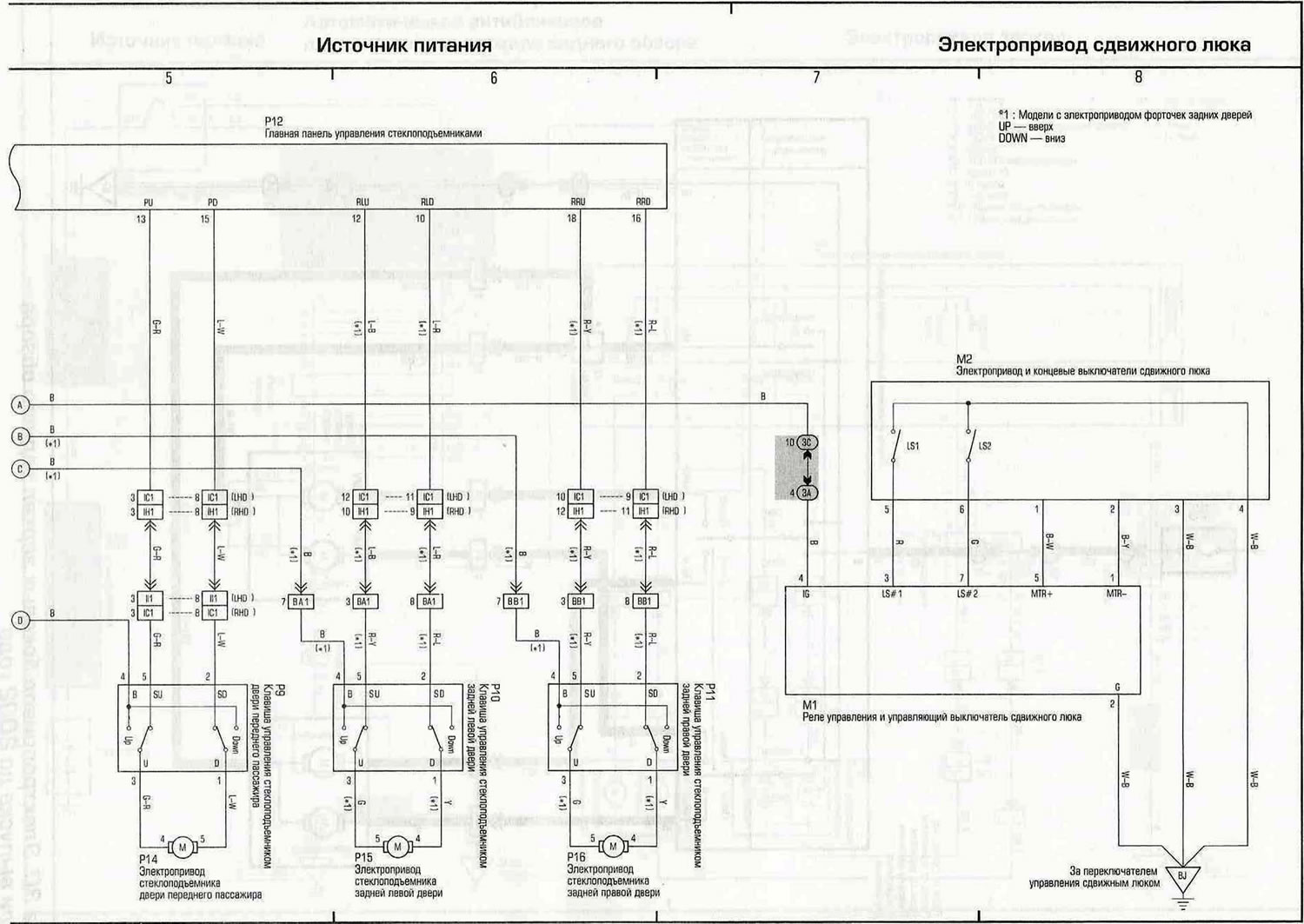

Дијаграм 29. Електрични прозори и електрични клизни кровни отвор - модели произведени од 2003. године

Отвори већу слику у новој картици »

Отвори већу слику у новој картици »

Напомена: LHD означава моделе са воланом на левој страни, RHD означава моделе са воланом на десној страни

[Текст је преузет са наведеног веб-сајта: toyotaman.ru]
