Проверка реле (4A-FE и 7A-FE)

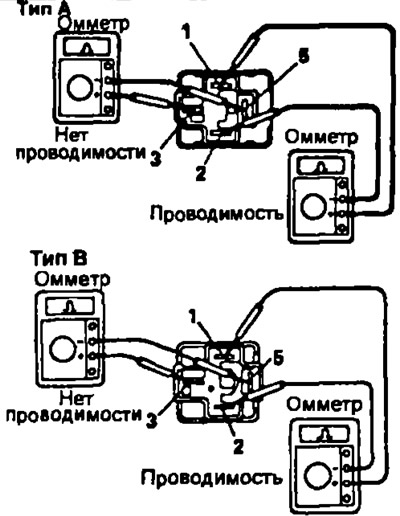

1. Проверка реле.
- а) Используя омметр, проверьте наличие проводимости между выводами *3" и "4" (тип А) или "3" и "4" (тип В).
- б) Используя омметр, проверьте отсутствие проводимости между выводами "1" и "2" (тип А) или "3" и "5'' (тип В). Если проводимость не соответствует приведенной выше, то замените реле.
4A-FE (типы А и В) и 7A-FE (тип А) | 4A-FE и 7A-FE (стартер типа А) |
4A-FE (стартер типа В)
2. Проверка работы реле.
- а) Подведите к выводам "3" и "4" (тип А) или "1" и "2" (тип В) напряжение аккумуляторной батареи
- б) Используя омметр, проверьте наличие проводимости между выводами "1" и "2" (тип А) или "3" и "5" (тип В). Если проводимость не соответствует приведенной выше, то замените реле.
Проверка реле (3S-FE, 4S-FE, 2С, 2С-Т)
1. Снимите крышку блока реле.
2. Снимите реле стартера.

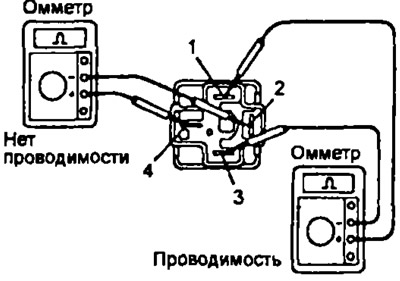

3. Проверка реле.
- а) Используя омметр, проверьте наличие проводимости между выводами "1" и "2".
- б) Используя омметр, убедитесь а отсутствии проводимости менаду выводами "3" и "5".
Если проводимость не соответствует приведенной выше, то замените реле.

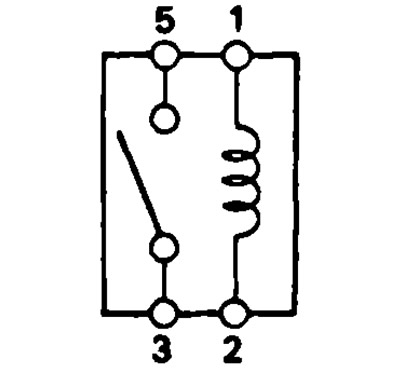

4. Проверка работы реле.
- а) Подведите к выводам "1" и "2" напряжение аккумуляторной батареи.
- б) Используя омметр, убедитесь в наличии проводимости между выводами "3" и "5".
Если проводимость не соответствует приведенной выше, то замените реле.
5. Установите реле обратно.
6. Установите крышку блока реле.
