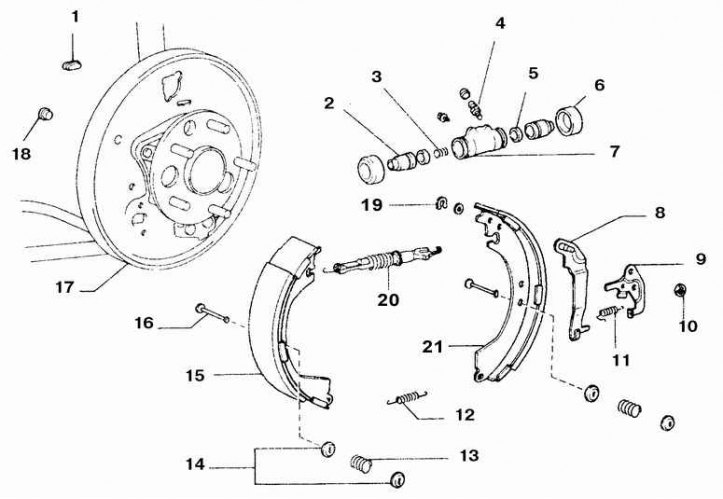

Детали задних барабанных тормозов
1. Заглушка; 2. Поршень; 3. Пружина; 4. Штуцер для удаления воздуха; 5. Уплотнитель поршня; 6. Наружный уплотнитель поршня; 7. Колесный цилиндр; 8. Рычаг привода колодки стояночного тормоза; 9. Рычаг автоматической регулировки; зазора между колодками и барабанами; 10. Стопорное кольцо; 11. Пружина рычага автоматической регулировки; 12. Нижняя стяжная пружина; 13. Прижимная пружина колодки; 14. Чашки; 15. Передняя колодка; 16. Ось; 17. Щит тормоза; 18. Заглушка смотрового отверстия; 19. Разрезная шайба; 20. Регулятор; 21. Задняя колодка
Замена
Внимание! Колодки меняются только в комплекте на одну ось.
Вместе с колодками меняются и стяжные пружины, которые, подвергаясь периодическим тепловым нагрузкам, постепенно теряют упругость и не обеспечивают достаточного отвода колодки от барабана. В результате барабан задевает за колодки, вызывая их преждевременный износ.
1. Отпустите гайки колес, поднимите заднюю часть автомобиля. Снимите колеса.
2. Отпустите стояночный тормоз.
3. Снимите колесо. Если колодки меняться не будут, то пометьте их так, чтобы при сборке установить на прежние места.
4. Обозначьте положение барабана на ступице, чтобы при сборке не нарушить балансировку.

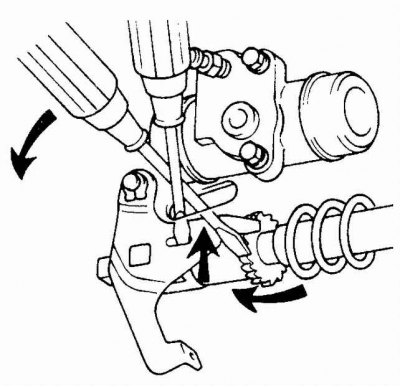

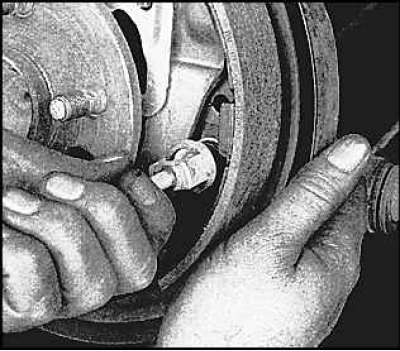

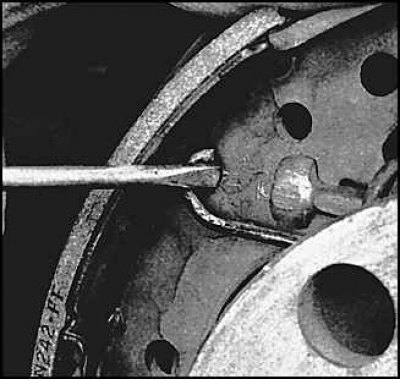

Внимание! Если барабан не поддается снятию, то сведите колодки. Для этого достаньте заглушку из щита тормоза и вращайте зубчатый маховик регулятора отверткой, отведя рычаг от зубчатого маховика другой тонкой отверткой.

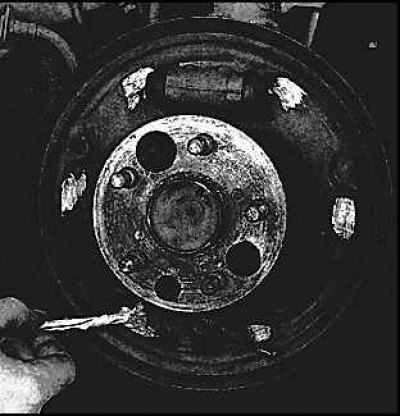

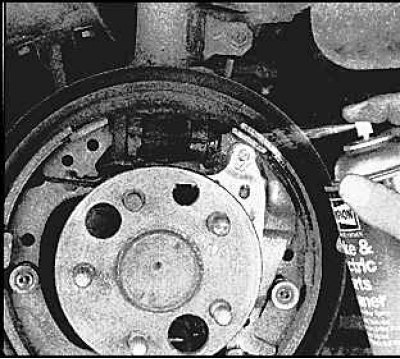

5. Очистите детали тормоза.

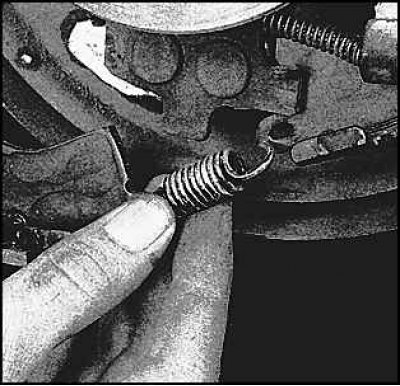

6. Снимите стяжную пружину.

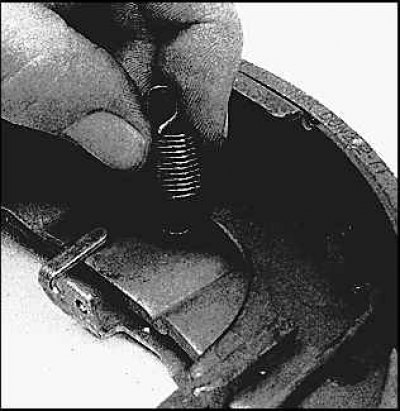

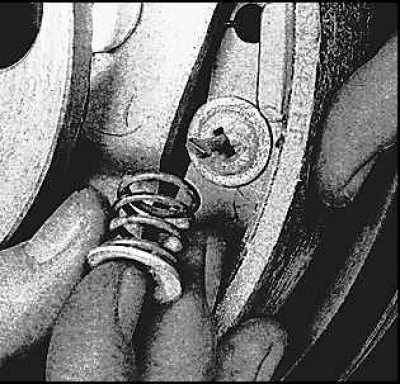

7. Снимите прижимные пружины колодок, нажав на чашку и повернув на 90°.

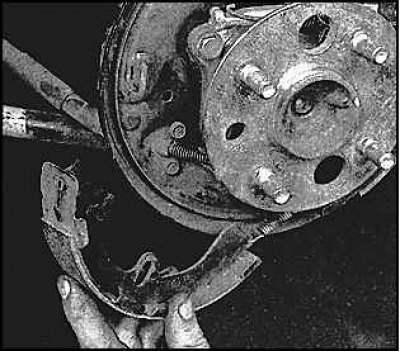

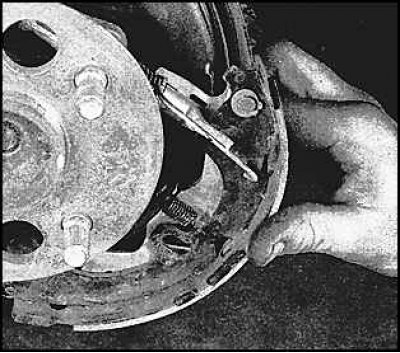

8. Снимите переднюю колодку, отцепите нижнюю пружину.
9. Снимите прижимную пружину задней колодки.
10. Снимите с щита тормоза заднюю колодку и регулятор.

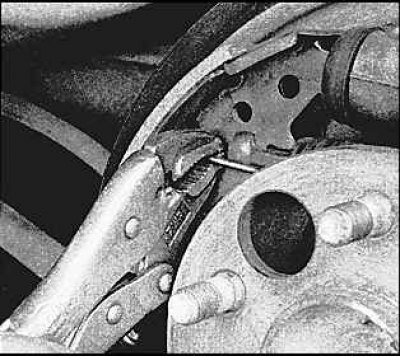

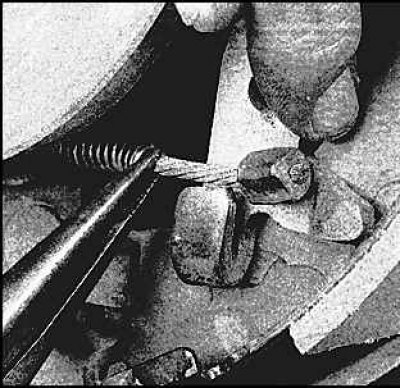

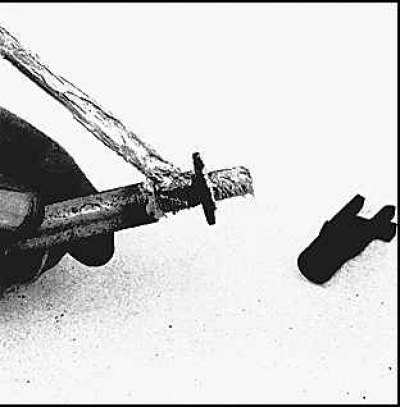

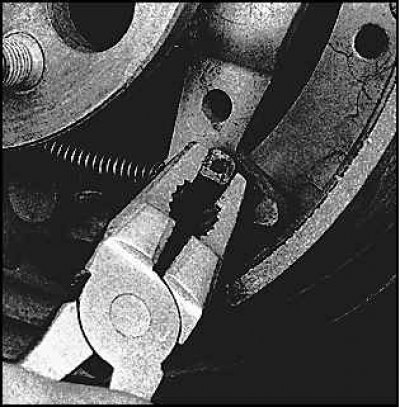

11. Достаньте плоскогубцами трос стояночного тормоза из рычага.

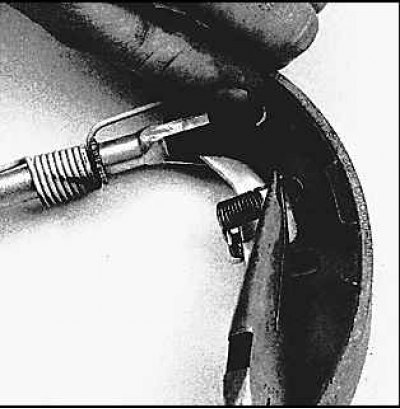

12. Достаньте пружину рычага регулятора.
13. Отцепите от колодки возвратную пружину и снимите регулятор.
14. Удалите разрезную шайбу и снимите рычаги привода стояночного тормоза и регулятора.

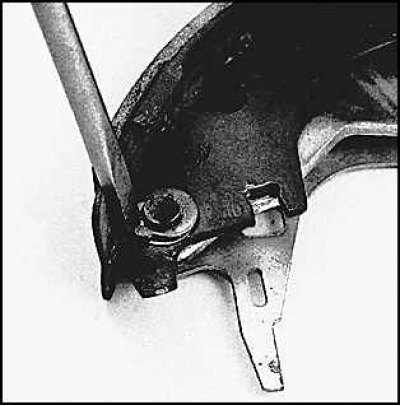

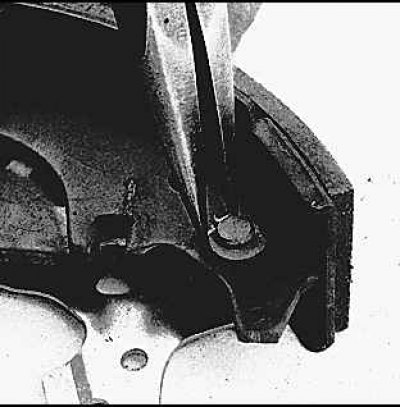

15. Установите рычаги привода стояночного тормоза и регулятора на новую колодку, установите разрезную шайбу и сдавите ее.
16. Смажьте трущиеся поверхности регулятора тугоплавкой смазкой. Регулятор наворачивается после установки барабана на новые колодки.

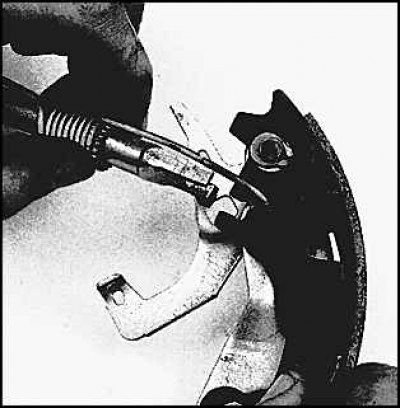

17. Установите регулятор на заднюю колодку (вилка регулятора должна зайти в паз на колодке) и зацепите пружину за отверстие в колодке.
18. Оденьте пружину регулятора.
19. Смажьте места прилегания колодок тугоплавкой смазкой.

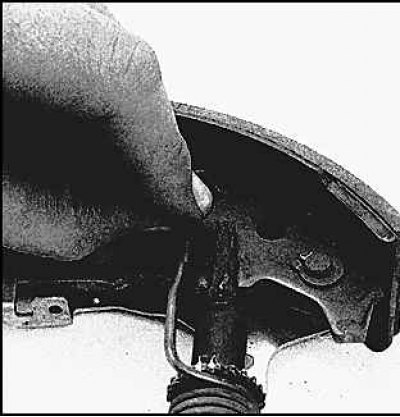

20. Заведите пружину троса стояночного тормоза, и, удерживая ее плоскогубцами, оденьте трос на загнутую часть рычага привода колодки.
21. Установите заднюю колодку, оденьте чашку, прижимную пружину и закрепите наружной чашкой, повернув чашку на оси на угол 90°.
22. Зацепите нижнюю стяжную пружину за проушины колодок, установите переднюю колодку, прижимную пружину и чашки.
23. Подайте рычаг привода колодки вперед и убедитесь, что пружина регулятора не отцепилась от задней колодки.
24. Проверьте надежность крепления колодок заднего тормоза, покачав их из стороны в сторону и на себя.

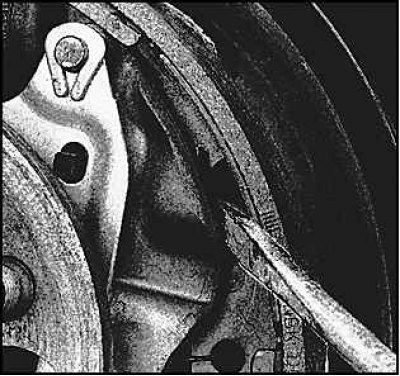

25. Отверткой натяните верхнюю стяжную пружину и зацепите ее за отверстие в колодке.
26. Перед установкой очистите барабан и проверьте состояние поверхности. Проверьте овальность барабана, при сильных повреждениях барабан проточите, мелкие шероховатости шлифуются шкуркой.

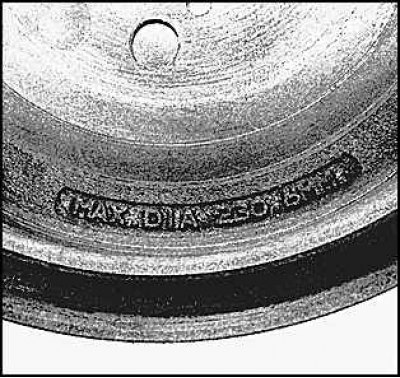

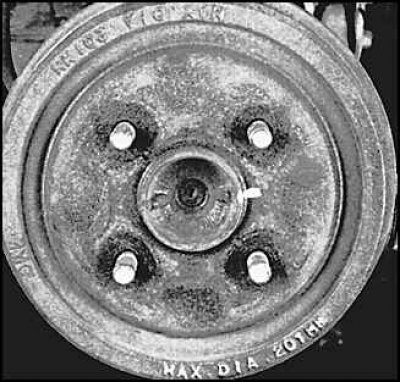

Внимание! При замене колодок барабан рекомендуется прошлифовать, независимо от его состояния, чтобы удалить любую возможную овальность. Если после проточки внутренний диаметр барабана окажется больше предельного, барабан замените. Предельный диаметр барабана отлит на его внутренней поверхности.

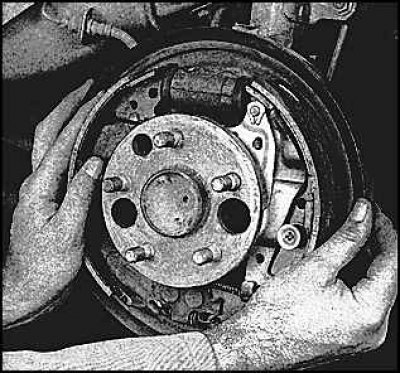

27. Установите барабан.
28. Установите колесо и опустите автомобиль, дотяните гайки колеса.

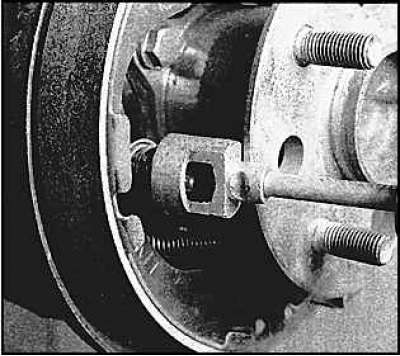

29. Совершите несколько торможений, двигаясь вперед и задним ходом, работая стояночным тормозом, установите зазор между колодками и барабанами.
30. Перед выездом проверьте работу тормозов.
