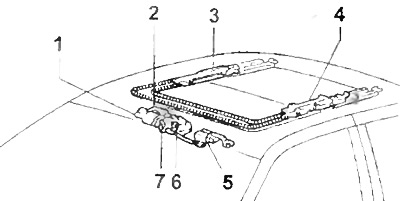

Электропривод люка.
1 - электропривод люка,
2 - переключатель управления люком,
3 - правый трос,
4 - левый трос,
5 - реле управления люком,
6, 7 - концевые выключатели.

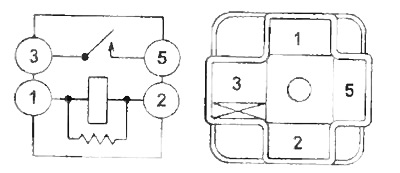

Проверка главного силового реле
1. Проверьте постоянное наличие проводимости между выводами "1" и "2" реле.
2. Проверьте наличие проводимости между выводами "3" и "5" реле при подаче напряжения аккумуляторной батареи между выводами "1" и "2".

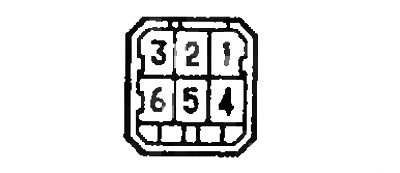

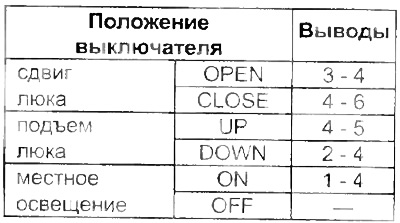

Проверка выключателя
 |  |

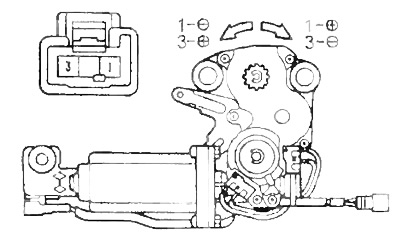

Проверка работы электродвигателя
1. Подсоедините "+" аккумуляторной батареи к выводу "3", к выводу "1" разъема, проверьте вращение якоря электродвигателя.
2. Поменяйте полярность подключения батареи, направление вращения должно измениться на противоположное.
Проверка заземления электродвигателя
Проверьте проводимость между корпусом электродвигателя привода люка и выводом "2" (центральным) разъема.
Проверка теплового предохранителя
1. Подключите "+" аккумуляторной батареи к выводу "1", к выводу "3", включив в цепь амперметр.
2. Проверьте, что через 10-60 сек после полного открытия люка сила тока упадет с 16 - 23 А до 0 (сработает тепловой предохранитель).
3. Измените полярность напряжения, проверьте, что люк начнет закрываться примерно через 60 секунд.

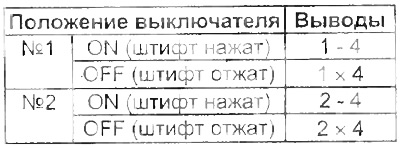

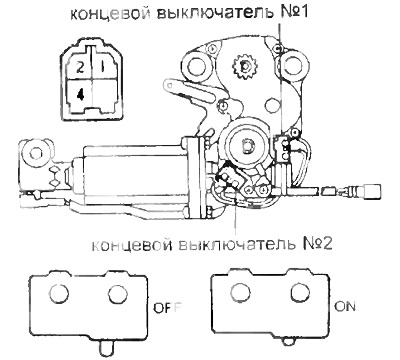

Проверка концевых выключателей
Проверьте проводимость между выводами разъема:
(Материал был взят с ресурса www.TOYOTAMAN.ru)
 |  |

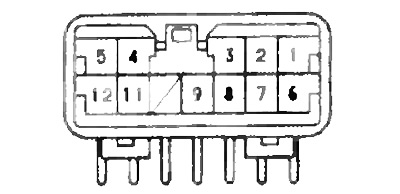

Проверка реле управления электроприводом люка
Проверьте цепь по таблице "проверка реле управления электроприводом люка".
