Проверка работы
1. Проверьте, что при закрытии и открытии двери ключом открываются и закрываются все двери.
2. Проверьте, что при скорости свыше 20...26 км/ч автоматически срабатывают все замки.
3. Проверьте что при скорости свыше 27 км/ч замки не срабатывают.
4. Проверьте, что при наличии ключа в замке зажигания дверь водителя не запирается.
Проверка реле управления центральным замком
Отсоедините разъем от реле и проверьте разъем со стороны проводов как показано в таблице "Проверка реле управления центральным замком".
Проверка реле управления центральным замком

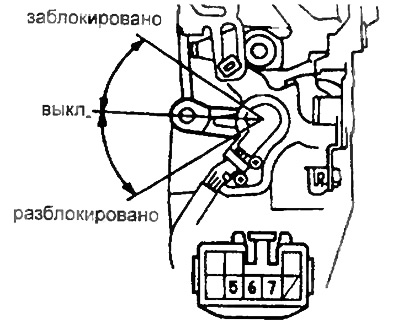

Проверка выключателя центрального замка (в замке двери)
1. Проверьте наличие проводимости между выводами "6" и "5" разъема, когда выключатель находится в положении "заблокировано".
2. Проверьте наличие проводимости между выводами "5" и "7" разъема, когда выключатель находится в положении "разблокировано".

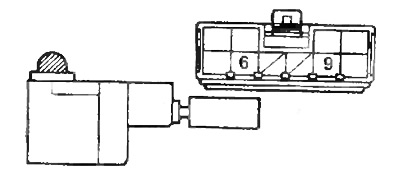

Проверка датчика наличия ключа в замке зажигания
Проверьте проводимость между выводами "6" и "9" разъема при вставленном в замок зажигания ключе и отсутствие проводимости без ключа.

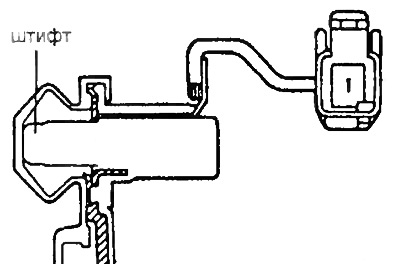

Проверка концевого выключателя двери
Проверьте, что есть проводимость между выводом выключателя и "землей" при отжатой кнопке (дверь открыта) и нет проводимости при нажатой (дверь закрыта).

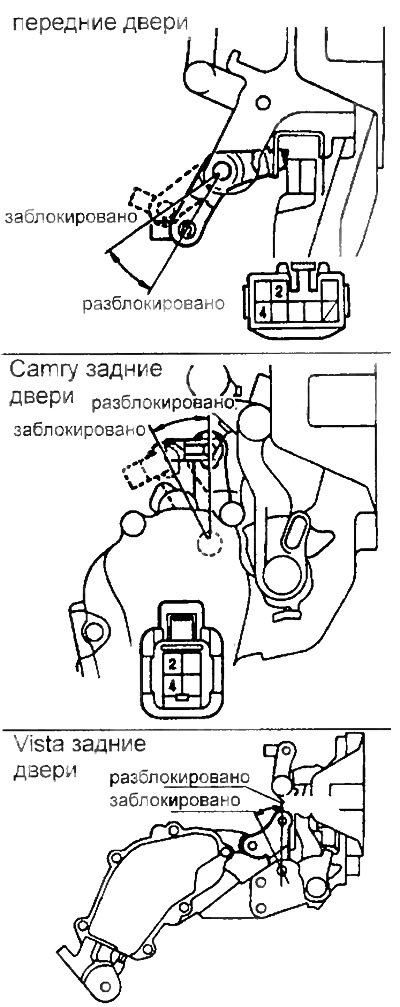

Проверка электропривода замка двери
1. Проверка работы электропривода.
а) Подключите "+" батареи к выводу "2", к выводу 4, проверьте, что защелка перемещается в положение "разблокировано".
б) Поменяйте полярность подсоединения аккумуляторной батареи: защелка замка двери должна переместиться в положение "заблокировано".

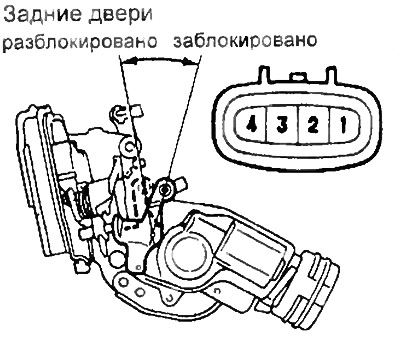

Отличия для моделей с 1996 г:
Проверка работы электропривода замков задних дверей.
а) Подключите батареи к выводу "2", к выводу 4, проверьте, что защелка перемещается в положение "разблокировано".
б) Поменяйте полярность подсоединения аккумуляторной батареи: защелка замка двери должна переместиться в положение "заблокировано".

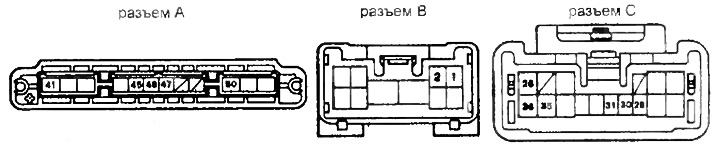

Проверка центрального блока управления
Проверьте цепь по таблице "проверка центрального блока управления".

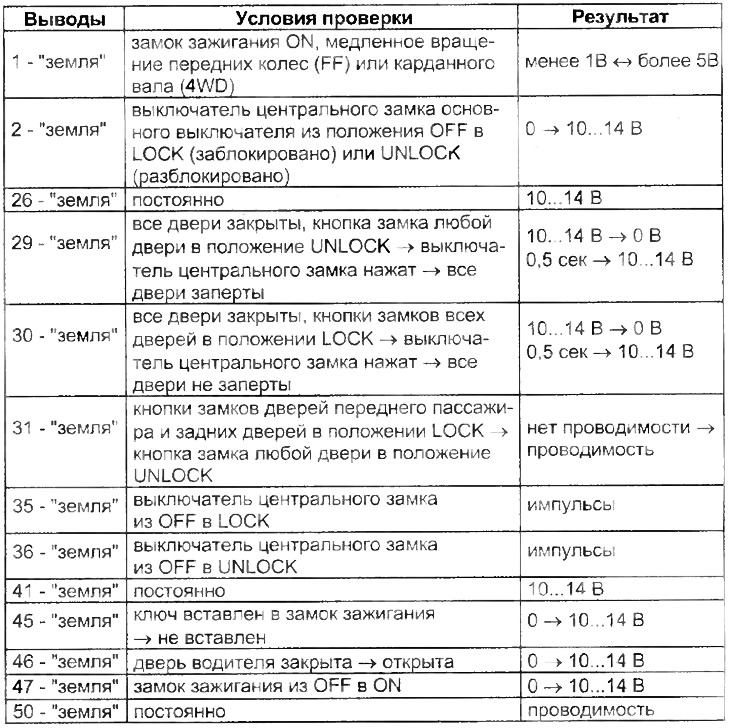

Проверка центрального блока управления
