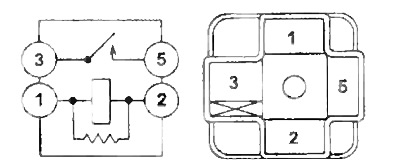

Проверка главного силового реле
1. Проверьте постоянное наличие проводимости между выводами "1" и "2" реле.
![](https://www.toyotaman.ru/img/camry/5318.jpg)
2. Проверьте наличие проводимости между выводами "3" и "5" реле при подаче напряжения аккумуляторной батареи между выводами "1" и "2".
Проверка главного переключателя стеклоподъемников

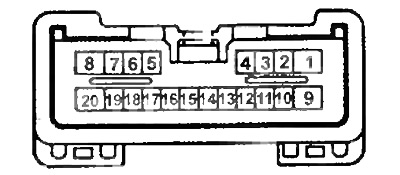

1. Проверка работы.
![](https://www.toyotaman.ru/img/camry/5319.jpg)
2. Проверка цепи выключателя. Проверьте, что есть проводимость между выводами "20" и "9, "В" и "9".
3. Проверка подсветки. Подключите (+) батареи к выводу "4", (-) к выводу 96, проверьте, что работает подсветка переключателя стеклоподъемника водителя.

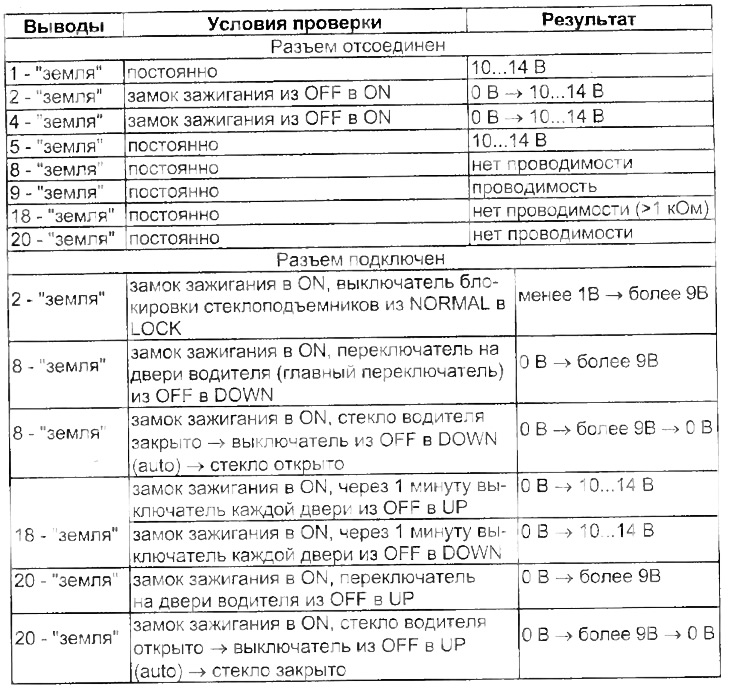

Проверка цепи главного переключателя стеклоподъемников
![](https://www.toyotaman.ru/img/camry/5320.jpg)

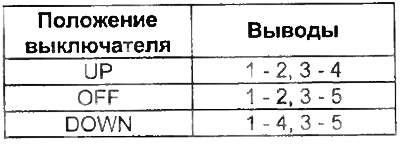

Проверка выключателей стеклоподъемников
![]() | ![]() |

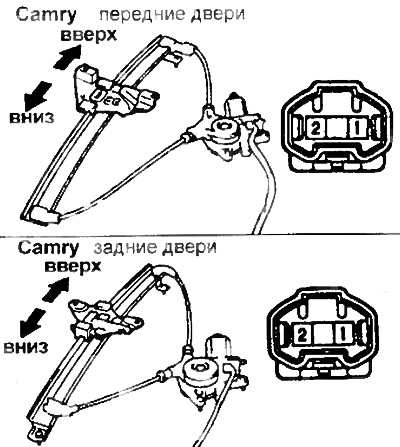

Проверка электродвигателей стеклоподъемников

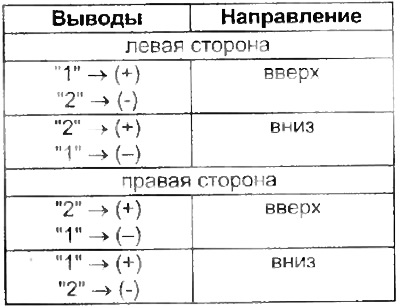

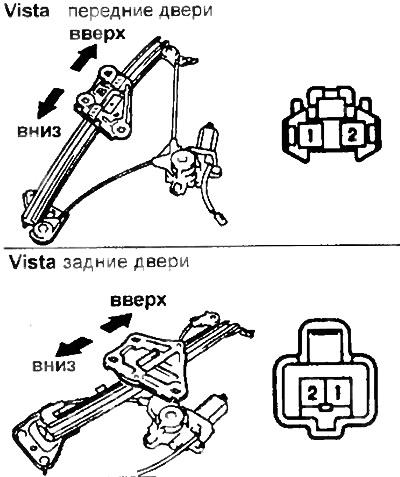

1. Проверка работы электропривода. Подключите аккумулятор к выводам (см. таблицу), проверьте работу.
![]() | ![]() |
![](https://www.toyotaman.ru/img/camry/5325.jpg)
2. Проверка электродвигателей и тепловых предохранителей.

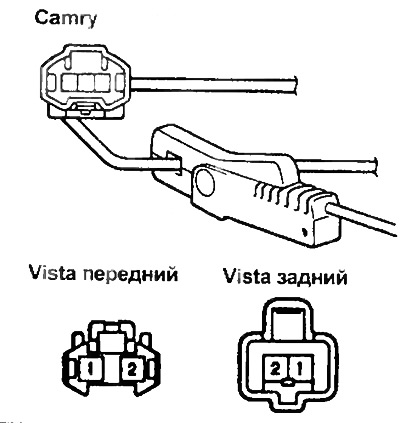

а) Подключите амперметр к выводу "1" (правая дверь Camry, левая дверь Vista) или "2" (левая дверь Camry, правая дверь Vista).
![](https://www.toyotaman.ru/img/camry/5326.jpg)
б) Полностью закройте стекло.
в) Проверьте, что когда стекло опустится полностью, сила тока составит примерно 16 - 23 А.
г) Продолжая удерживать выключатель стеклоподъемника, проверьте, что тепловой предохранитель сработает в интервале от 4 до 40 секунд (при срабатывании тепловой предохранитель издает характерный звук).
д) Проверьте, что стеклоподъемники начнут снова работать через 60 с.

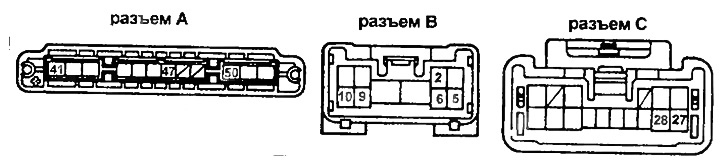

Проверка центрального блока управления

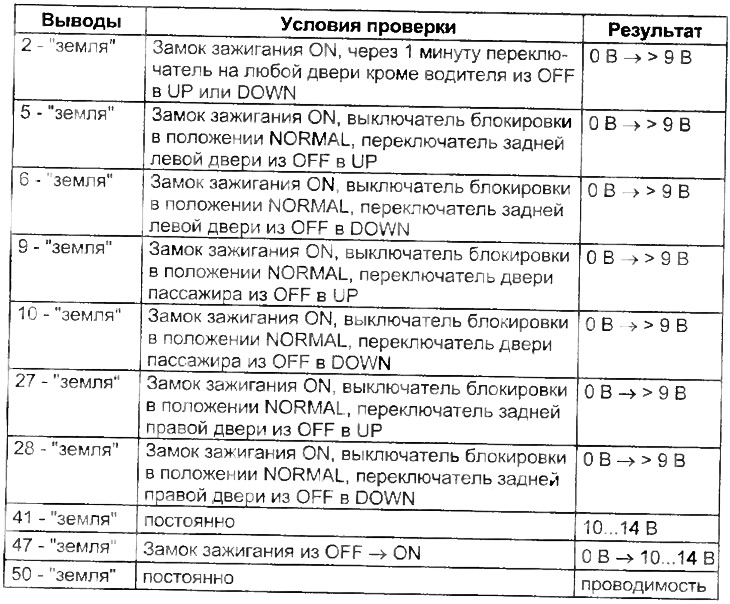

Проверьте цепь по таблице "проверка центрального блока управления".
![](https://www.toyotaman.ru/img/camry/5327.jpg)
![](https://www.toyotaman.ru/img/camry/5328.jpg)
